本举例介绍了FW上配置虚拟系统后，下行多个虚拟系统通过交换机连接不同子网，上行共用根系统接口连接路由器的负载分担方式双机热备的CLI配置方法。

组网需求

如图1所示，某企业部署了FW作为出口网关，连接内部网络与Internet。为提高可靠性，采用双机组网。两台FW的业务接口都工作在三层，上行连接路由器，两者之间运行OSPF协议；下行通过交换机连接不同子网，各子网间相互隔离。具体要求如下：

  • 企业只有一个上行接口，所有部门都需要借用该接口访问Internet。
  • 公司内网不同部门之间需要网络隔离，不能互访。
  • 两台FW以负载分担方式工作。正常情况下，部门A流量通过FW_A转发，部门B流量通过FW_B转发。当FW_A或FW_B出现故障时，部门A和部门B流量都通过另一台FW转发，保证业务不中断。
  • FW上下行链路状态保持一致，当一侧接口Down时，另一侧接口能保持联动，保证业务不中断。

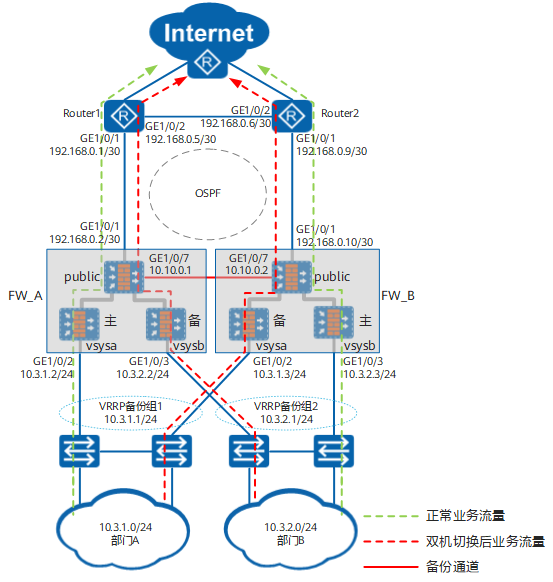

图1 虚拟系统双机热备组网图
华为防火墙-CLI举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

数据规划

表1 FW_A数据规划

项目

数据

说明

接口

接口号：GigabitEthernet 1/0/1

IP地址：192.168.0.2/30

安全区域：Untrust

根系统（public）上行接口

接口号：GigabitEthernet 1/0/2

IP地址：10.3.1.2/24

安全区域：Trust

虚拟系统（vsysa）下行接口

接口号：GigabitEthernet 1/0/3

IP地址：10.3.2.2/24

安全区域：Trust

虚拟系统（vsysb）下行接口

接口号：GigabitEthernet 1/0/7

IP地址：10.10.0.1/24

安全区域：DMZ

心跳接口

VRRP备份组

VRRP备份组1：10.3.1.1/24 active

-

VRRP备份组2：10.3.2.1/24 standby

-

路由

黑洞路由

目的地址：1.1.1.1/32

根系统（public）NAT地址池的黑洞路由，防止路由环路

OSPF 100

发布的网段：192.168.0.0/30

引入静态路由

根系统（public）OSPF配置
表2 FW_B数据规划

项目

数据

说明

接口

接口号：GigabitEthernet 1/0/1

IP地址：192.168.0.10/30

安全区域：Untrust

根系统（public）上行接口

接口号：GigabitEthernet 1/0/2

IP地址：10.3.1.3/24

安全区域：Trust

虚拟系统（vsysa）下行接口

接口号：GigabitEthernet 1/0/3

IP地址：10.3.2.3/24

安全区域：Trust

虚拟系统（vsysb）下行接口

接口号：GigabitEthernet 1/0/7

IP地址：10.10.0.2/24

安全区域：DMZ

心跳接口

VRRP备份组

VRRP备份组1：10.3.1.1/24 standby

-

VRRP备份组2：10.3.2.1/24 active

-

路由

黑洞路由

目的地址：1.1.1.1/32

根系统（public）NAT地址池的黑洞路由，防止路由环路

OSPF 100

发布的网段：192.168.0.8/30

引入静态路由

根系统（public）OSPF配置
表3 Router1数据规划

项目

数据

说明

接口

接口号：GigabitEthernet 1/0/1

IP地址：192.168.0.1/30

连接FW根系统（public）

接口号：GigabitEthernet 1/0/2

IP地址：192.168.0.5/30

连接Router2

OSPF

OSPF 100

发布的网段：192.168.0.0/30

引入缺省路由

-
表4 Router2数据规划

项目

数据

说明

接口

接口号：GigabitEthernet 1/0/1

IP地址：192.168.0.9/30

连接FW根系统（public）

接口号：GigabitEthernet 1/0/2

IP地址：192.168.0.6/30

连接Router1

OSPF

OSPF 100

发布的网段：192.168.0.8/30

引入缺省路由

-

配置思路

  1. 通过在FW_A和FW_B创建不同的虚拟系统，实现不同部门之间的网络隔离。
  2. 通过在FW_A和FW_B配置虚拟系统和根系统之间的互访，实现不同虚拟系统共用根系统的接口访问Internet。
  3. FW_A和FW_B的业务接口工作在三层，上行连接路由器，运行OSPF协议，以负载分担方式工作，则需要配置OSPF、VGMP组监控业务接口，即配置基于OSPF的负载分担双机热备；下行连接交换机，则需要VRRP备份组；除此之外，还需完成心跳口配置和启用双机热备功能等基础配置。
  4. 通过在FW_A和FW_B上配置Link-Group，将根系统的上行接口和虚拟系统的下行接口加入同一个Link-Group中，保证上下行接口状态一致。
  5. 双机建立后，在FW_A上为内网用户访问Internet配置安全策略、NAT策略，FW_B上无需配置，会自动从FW_A上同步过来。

操作步骤

  1. 创建虚拟系统vsysa和vsysb，并为其分配接口。
    华为防火墙-CLI举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

    请确保FW_A和FW_B上创建的虚拟系统名称和ID均相同。可以在虚拟系统创建好后，分别在两台设备上执行display vsys命令查看和比较配置结果。

    本例仅体现与双机热备强相关的虚拟系统配置，虚拟系统的其他配置不在此赘述，请参见《配置指南》中“虚拟系统”。

    FW_A

    FW_B

    # 在FW上开启虚拟系统功能。


    <FW_A> system-view
[FW_A] vsys enable

    <FW_B> system-view
[FW_B] vsys enable

    # 在FW上创建虚拟系统vsysa，并为其分配接口GigabitEthernet 1/0/2。


    [FW_A] vsys name vsysa
[FW_A-vsys-vsysa] assign interface GigabitEthernet 1/0/2
[FW_A-vsys-vsysa] quit

    [FW_B] vsys name vsysa
[FW_B-vsys-vsysa] assign interface GigabitEthernet 1/0/2
[FW_B-vsys-vsysa] quit

    # 在FW上创建虚拟系统vsysb，并为其分配接口GigabitEthernet 1/0/3。


    [FW_A] vsys name vsysb
[FW_A-vsys-vsysb] assign interface GigabitEthernet 1/0/3
[FW_A-vsys-vsysb] quit

    [FW_B] vsys name vsysb
[FW_B-vsys-vsysb] assign interface GigabitEthernet 1/0/3
[FW_B-vsys-vsysb] quit



  2. 配置接口。
    1. 配置FW的根系统接口，并将其加入安全区域。

      FW_A

      FW_B

      # 在FW上为根系统上行接口、心跳接口配置IP地址。


      [FW_A] interface GigabitEthernet 1/0/1
[FW_A-GigabitEthernet1/0/1] ip address 192.168.0.2 30
[FW_A-GigabitEthernet1/0/1] quit
[FW_A] interface GigabitEthernet 1/0/7
[FW_A-GigabitEthernet1/0/7] ip address 10.10.0.1 24
[FW_A-GigabitEthernet1/0/7] quit

      [FW_B] interface GigabitEthernet 1/0/1
[FW_B-GigabitEthernet1/0/1] ip address 192.168.0.10 30
[FW_B-GigabitEthernet1/0/1] quit
[FW_B] interface GigabitEthernet 1/0/7
[FW_B-GigabitEthernet1/0/7] ip address 10.10.0.2 24
[FW_B-GigabitEthernet1/0/7] quit

      # 在FW上为根系统的虚拟接口Virtual-if0配置IP地址，该IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。


      [FW_A] interface Virtual-if 0
[FW_A-Virtual-if0] ip address 172.16.0.1 24
[FW_A-Virtual-if0] quit

      [FW_B] interface Virtual-if 0
[FW_B-Virtual-if0] ip address 172.16.0.2 24
[FW_B-Virtual-if0] quit

      # 在FW上将根系统的接口加入安全区域。


      [FW_A] firewall zone untrust
[FW_A-zone-untrust] add interface GigabitEthernet 1/0/1
[FW_A-zone-untrust] quit
[FW_A] firewall zone trust
[FW_A-zone-trust] add interface Virtual-if 0
[FW_A-zone-trust] quit
[FW_A] firewall zone dmz
[FW_A-zone-dmz] add interface GigabitEthernet 1/0/7
[FW_A-zone-dmz] quit

      [FW_B] firewall zone untrust
[FW_B-zone-untrust] add interface GigabitEthernet 1/0/1
[FW_B-zone-untrust] quit
[FW_B] firewall zone trust
[FW_B-zone-trust] add interface Virtual-if 0
[FW_B-zone-trust] quit
[FW_B] firewall zone dmz
[FW_B-zone-dmz] add interface GigabitEthernet 1/0/7
[FW_B-zone-dmz] quit



    2. 配置FW的虚拟系统vsysa接口，并将其加入安全区域。

      FW_A

      FW_B

      # 在FW上为虚拟系统vsysa下行接口配置IP地址、VRRP备份组。


      [FW_A] interface GigabitEthernet 1/0/2
[FW_A-GigabitEthernet1/0/2] ip address 10.3.1.2 24
[FW_A-GigabitEthernet1/0/2] vrrp vrid 1 virtual-ip 10.3.1.1 24 active
[FW_A-GigabitEthernet1/0/2] quit

      [FW_B] interface GigabitEthernet 1/0/2
[FW_B-GigabitEthernet1/0/2] ip address 10.3.1.3 24
[FW_B-GigabitEthernet1/0/2] vrrp vrid 1 virtual-ip 10.3.1.1 24 standby
[FW_B-GigabitEthernet1/0/2] quit

      # 在FW上为虚拟系统vsysa的虚拟接口Virtual-if1配置IP地址，该IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。


      [FW_A] interface Virtual-if 1
[FW_A-Virtual-if1] ip address 172.16.1.1 24
[FW_A-Virtual-if1] quit

      [FW_B] interface Virtual-if 1
[FW_B-Virtual-if1] ip address 172.16.1.2 24
[FW_B-Virtual-if1] quit

      # 在FW上将虚拟系统vsysa的接口加入安全区域。


      [FW_A] switch vsys vsysa
<FW_A-vsysa> system-view
[FW_A-vsysa] firewall zone trust
[FW_A-vsysa-zone-trust] add interface GigabitEthernet 1/0/2
[FW_A-vsysa-zone-trust] quit
[FW_A-vsysa] firewall zone untrust
[FW_A-vsysa-zone-untrust] add interface Virtual-if1
[FW_A-vsysa-zone-untrust] quit
[FW_A-vsysa] quit
<FW_A-vsysa> quit

      [FW_B] switch vsys vsysa
<FW_B-vsysa> system-view
[FW_B-vsysa] firewall zone trust
[FW_B-vsysa-zone-trust] add interface GigabitEthernet 1/0/2
[FW_B-vsysa-zone-trust] quit
[FW_B-vsysa] firewall zone untrust
[FW_B-vsysa-zone-untrust] add interface Virtual-if1
[FW_B-vsysa-zone-untrust] quit
[FW_B-vsysa] quit
<FW_B-vsysa> quit



    3. 配置FW的虚拟系统vsysb接口，并将其加入安全区域。

      FW_A

      FW_B

      # 在FW上为虚拟系统vsysb下行接口配置IP地址、VRRP备份组。


      [FW_A] interface GigabitEthernet 1/0/3
[FW_A-GigabitEthernet1/0/3] ip address 10.3.2.2 24
[FW_A-GigabitEthernet1/0/3] vrrp vrid 2 virtual-ip 10.3.2.1 24 standby
[FW_A-GigabitEthernet1/0/3] quit

      [FW_B] interface GigabitEthernet 1/0/3
[FW_B-GigabitEthernet1/0/3] ip address 10.3.2.3 24
[FW_B-GigabitEthernet1/0/3] vrrp vrid 2 virtual-ip 10.3.2.1 24 active
[FW_B-GigabitEthernet1/0/3] quit

      # 在FW上为虚拟系统vsysb的虚拟接口Virtual-if2配置IP地址，该IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。


      [FW_A] interface Virtual-if 2
[FW_A-Virtual-if2] ip address 172.16.2.1 24
[FW_A-Virtual-if2] quit

      [FW_B] interface Virtual-if 2
[FW_B-Virtual-if2] ip address 172.16.2.2 24
[FW_B-Virtual-if2] quit

      # 在FW上将虚拟系统vsysb的接口加入安全区域。


      [FW_A] switch vsys vsysb
<FW_A-vsysb> system-view
[FW_A-vsysb] firewall zone trust
[FW_A-vsysb-zone-trust] add interface GigabitEthernet 1/0/3
[FW_A-vsysb-zone-trust] quit
[FW_A-vsysb] firewall zone untrust
[FW_A-vsysb-zone-untrust] add interface Virtual-if2
[FW_A-vsysb-zone-untrust] quit
[FW_A-vsysb] quit
<FW_A-vsysb> quit

      [FW_B] switch vsys vsysb
<FW_B-vsysb> system-view
[FW_B-vsysb] firewall zone trust
[FW_B-vsysb-zone-trust] add interface GigabitEthernet 1/0/3
[FW_B-vsysb-zone-trust] quit
[FW_B-vsysb] firewall zone untrust
[FW_B-vsysb-zone-untrust] add interface Virtual-if2
[FW_B-vsysb-zone-untrust] quit
[FW_B-vsysb] quit
<FW_B-vsysb> quit



  3. 配置静态路由。

    FW_A

    FW_B

    # 在FW上完成到根系统NAT地址池地址黑洞路由的配置。此处的1.1.1.1 32应与8中指定的NAT地址池中的地址一致。


    [FW_A] ip route-static 1.1.1.1 32 null 0

    [FW_B] ip route-static 1.1.1.1 32 null 0

    # 配置静态路由，这条静态路由的作用是将vsysa内员工访问Internet的回程流量引入vsysa。


    [FW_A] ip route-static 10.3.1.0 24 vpn-instance vsysa

    [FW_B] ip route-static 10.3.1.0 24 vpn-instance vsysa

    # 配置静态路由，这条静态路由的作用是将vsysb内员工访问Internet的回程流量引入vsysb。


    [FW_A] ip route-static 10.3.2.0 24 vpn-instance vsysb

    [FW_B] ip route-static 10.3.2.0 24 vpn-instance vsysb

    # 配置静态路由，这条静态路由的作用是将vsysa内员工访问Internet的流量引入根系统。

    说明：

    在本例中，对网络拓扑和路由配置进行了简化。假设vsysa只有私网跟Internet的通信需求，所以在路由配置中将“目的地址/掩码”配置为了0.0.0.0 0.0.0.0，即缺省所有报文都送往根系统。实际配置时，为了保证路由信息的准确，应该将“目的地址/掩码”配置为特定的允许访问的Internet地址范围。错误配置路由可能导致vsysa所连接的多个私网无法正常通信。


    [FW_A] switch vsys vsysa
<FW_A-vsysa> system-view
[FW_A-vsysa] ip route-static 0.0.0.0 0.0.0.0 public
[FW_A-vsysa] quit
<FW_A-vsysa> quit

    [FW_B] switch vsys vsysa
<FW_B-vsysa> system-view
[FW_B-vsysa] ip route-static 0.0.0.0 0.0.0.0 public
[FW_B-vsysa] quit
<FW_B-vsysa> quit

    # 配置静态路由，这条静态路由的作用是将vsysb内员工访问Internet的流量引入根系统。

    说明：

    在本例中，对网络拓扑和路由配置进行了简化。假设vsysb只有私网跟Internet的通信需求，所以在路由配置中将“目的地址/掩码”配置为了0.0.0.0 0.0.0.0，即缺省所有报文都送往根系统。实际配置时，为了保证路由信息的准确，应该将“目的地址/掩码”配置为特定的允许访问的Internet地址范围。错误配置路由可能导致vsysb所连接的多个私网无法正常通信。


    [FW_A] switch vsys vsysb
<FW_A-vsysb> system-view
[FW_A-vsysb] ip route-static 0.0.0.0 0.0.0.0 public
[FW_A-vsysb] quit
<FW_A-vsysb> quit

    [FW_B] switch vsys vsysb
<FW_B-vsysb> system-view
[FW_B-vsysb] ip route-static 0.0.0.0 0.0.0.0 public
[FW_B-vsysb] quit
<FW_B-vsysb> quit



  4. 配置OSPF。

    FW_A

    FW_B


    [FW_A] ospf 100
[FW_A-ospf-100] import-route static
[FW_A-ospf-100] area 0
[FW_A-ospf-100-area-0.0.0.0] network 192.168.0.0 0.0.0.3
[FW_A-ospf-100-area-0.0.0.0] quit
[FW_A-ospf-100] quit

    [FW_B] ospf 100
[FW_B-ospf-100] import-route static
[FW_B-ospf-100] area 0
[FW_B-ospf-100-area-0.0.0.0] network 192.168.0.8 0.0.0.3
[FW_B-ospf-100-area-0.0.0.0] quit
[FW_B-ospf-100] quit



  5. 配置Link-Group功能，保证上下行接口状态一致。

    # 在FW上将根系统接口（上行接口）和虚拟系统接口（下行接口）加入到同一Link-Group组中。

    FW_A

    FW_B


    [FW_A] interface GigabitEthernet 1/0/1
[FW_A-GigabitEthernet1/0/1] link-group 1
[FW_A-GigabitEthernet1/0/1] quit
[FW_A] interface GigabitEthernet 1/0/2
[FW_A-GigabitEthernet1/0/2] link-group public 1
[FW_A-GigabitEthernet1/0/2] quit
[FW_A] interface GigabitEthernet 1/0/3
[FW_A-GigabitEthernet1/0/3] link-group public 1
[FW_A-GigabitEthernet1/0/3] quit

    [FW_B] interface GigabitEthernet 1/0/1
[FW_B-GigabitEthernet1/0/1] link-group 1
[FW_B-GigabitEthernet1/0/1] quit
[FW_B] interface GigabitEthernet 1/0/2
[FW_B-GigabitEthernet1/0/2] link-group public 1
[FW_B-GigabitEthernet1/0/2] quit
[FW_B] interface GigabitEthernet 1/0/3
[FW_B-GigabitEthernet1/0/3] link-group public 1
[FW_B-GigabitEthernet1/0/3] quit



  6. 配置双机热备功能。

    FW_A

    FW_B

    # 在FW上配置VGMP组监控上行业务接口。


    [FW_A] hrp track interface GigabitEthernet 1/0/1

    [FW_B] hrp track interface GigabitEthernet 1/0/1

    # 负载分担组网下，两台FW都转发流量，为了防止来回路径不一致，需要在两台FW上都配置会话快速备份功能。


    [FW_A] hrp mirror session enable

    [FW_B] hrp mirror session enable

    # 在FW上指定心跳接口，启用双机热备。


    [FW_A] hrp interface GigabitEthernet 1/0/7 remote 10.10.0.2
[FW_A] hrp enable

    [FW_B] hrp interface GigabitEthernet 1/0/7 remote 10.10.0.1
[FW_B] hrp enable

    # 对于双机热备的负载分担组网，为了防止两台设备进行NAT转换时端口冲突，需要在FW_A和FW_B上分别配置可用的端口范围。

    说明：

    双机热备的负载分担场景下，两台FW共用同一个NAT地址池时，在NAPT模式下有可能两台设备分配的公网端口出现冲突。为了避免这种可能存在的冲突，需要在两台设备上分别配置各自可使用的NAT资源（包括公网IP地址和公网端口号）。此时，可以在主设备上配置hrp nat resource primary-group命令，备设备上会自动生成hrp nat resource secondary-group命令（如果主设备上配置的是hrp nat resource secondary-group命令，则备设备上将自动对应生成hrp nat resource primary-group命令）。


    HRP_M[FW_A] hrp nat resource primary-group

    HRP_S[FW_B] hrp nat resource secondary-group



  7. 配置安全策略。
    华为防火墙-CLI举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

    安全策略的配置支持备份，在FW_A上完成配置后，会自动备份到FW_B上。如果是在双机建立前在FW_A和FW_B分别配置的，请注意保持一致性，包括策略间的配置顺序也必须完全一致，否则主备切换后业务可能会出现异常。



    1. 配置根系统的安全策略。

      # 在FW_A的根系统中配置允许私网用户访问公网的安全策略。配置根系统的安全策略时不需要详细指定地址范围，配置虚拟系统的安全策略时需要配置严格的安全策略，指定具体内网员工的IP地址。

      HRP_M[FW_A] security-policy
HRP_M[FW_A-policy-security] rule name policy_sec
HRP_M[FW_A-policy-security-rule-policy_sec] source-zone trust
HRP_M[FW_A-policy-security-rule-policy_sec] destination-zone untrust
HRP_M[FW_A-policy-security-rule-policy_sec] action permit
HRP_M[FW_A-policy-security-rule-policy_sec] quit
HRP_M[FW_A-policy-security] quit



    2. 配置虚拟系统vsysa的安全策略。

      # 在FW_A的虚拟系统vsysa中配置隔离vsysa和vsysb的安全策略，因为在根系统上配置了将回程流量引入vsysa和vsysb的路由，就这使得vsysa和vsysb之间也能通过根系统中转来互相访问，为了实现vsysa和vsysb的隔离，需要在vsysa中配置这条安全策略。

      HRP_M[FW_A] switch vsys vsysa
HRP_M<FW_A-vsysa> system-view
HRP_M[FW_A-vsysa] security-policy
HRP_M[FW_A-vsysa-policy-security] rule name vsysa_to_vsysb
HRP_M[FW_A-vsysa-policy-security-rule-vsysa_to_vsysb] source-zone trust
HRP_M[FW_A-vsysa-policy-security-rule-vsysa_to_vsysb] destination-zone untrust
HRP_M[FW_A-vsysa-policy-security-rule-vsysa_to_vsysb] source-address 10.3.1.0 24
HRP_M[FW_A-vsysa-policy-security-rule-vsysa_to_vsysb] destination-address 10.3.2.0 24
HRP_M[FW_A-vsysa-policy-security-rule-vsysa_to_vsysb] action deny
HRP_M[FW_A-vsysa-policy-security-rule-vsysa_to_vsysb] quit

      # 在FW_A的虚拟系统vsysa中配置允许私网用户访问公网的安全策略。

      HRP_M[FW_A-vsysa-policy-security] rule name policy_sec
HRP_M[FW_A-vsysa-policy-security-rule-policy_sec] source-zone trust
HRP_M[FW_A-vsysa-policy-security-rule-policy_sec] destination-zone untrust
HRP_M[FW_A-vsysa-policy-security-rule-policy_sec] source-address 10.3.1.0 24
HRP_M[FW_A-vsysa-policy-security-rule-policy_sec] action permit
HRP_M[FW_A-vsysa-policy-security-rule-policy_sec] quit
HRP_M[FW_A-vsysa-policy-security] quit



    3. 配置虚拟系统vsysb的安全策略。

      # 在FW_A的虚拟系统vsysb中配置隔离vsysa和vsysb的安全策略，因为在根系统上配置了将回程流量引入vsysa和vsysb的路由，就这使得vsysa和vsysb之间也能通过根系统中转来互相访问，为了实现vsysa和vsysb的隔离，需要在vsysb中配置这条安全策略。

      HRP_M[FW_A] switch vsys vsysb
HRP_M<FW_A-vsysb> system-view
HRP_M[FW_A-vsysb] security-policy
HRP_M[FW_A-vsysb-policy-security] rule name vsysb_to_vsysa
HRP_M[FW_A-vsysb-policy-security-rule-vsysb_to_vsysa] source-zone trust
HRP_M[FW_A-vsysb-policy-security-rule-vsysb_to_vsysa] destination-zone untrust
HRP_M[FW_A-vsysb-policy-security-rule-vsysb_to_vsysa] source-address 10.3.2.0 24
HRP_M[FW_A-vsysb-policy-security-rule-vsysb_to_vsysa] destination-address 10.3.1.0 24
HRP_M[FW_A-vsysb-policy-security-rule-vsysb_to_vsysa] action deny
HRP_M[FW_A-vsysb-policy-security-rule-vsysb_to_vsysa] quit

      # 在FW_A的虚拟系统vsysb中配置允许私网用户访问公网的安全策略。

      HRP_M[FW_A-vsysb-policy-security] rule name policy_sec
HRP_M[FW_A-vsysb-policy-security-rule-policy_sec] source-zone trust
HRP_M[FW_A-vsysb-policy-security-rule-policy_sec] destination-zone untrust
HRP_M[FW_A-vsysb-policy-security-rule-policy_sec] source-address 10.3.2.0 24
HRP_M[FW_A-vsysb-policy-security-rule-policy_sec] action permit
HRP_M[FW_A-vsysb-policy-security-rule-policy_sec] quit
HRP_M[FW_A-vsysb-policy-security] quit



  8. 配置NAT策略。

    # 在FW_A上完成根系统NAT策略配置，允许私网用户访问公网。FW_A上配置的NAT策略会自动备份到FW_B上。

    HRP_M[FW_A] nat address-group addressgroup1
HRP_M[FW_A-address-group-addressgroup1] section 0 1.1.1.1 1.1.1.1
HRP_M[FW_A-address-group-addressgroup1] quit
HRP_M[FW_A] nat-policy
HRP_M[FW_A-policy-nat] rule name policy_nat
HRP_M[FW_A-policy-nat-rule-policy_nat] source-zone trust
HRP_M[FW_A-policy-nat-rule-policy_nat] destination-zone untrust
HRP_M[FW_A-policy-nat-rule-policy_nat] source-address 10.3.1.0 24
HRP_M[FW_A-policy-nat-rule-policy_nat] source-address 10.3.2.0 24
HRP_M[FW_A-policy-nat-rule-policy_nat] action source-nat address-group addressgroup1
HRP_M[FW_A-policy-nat-rule-policy_nat] quit
HRP_M[FW_A-policy-nat] quit



  9. 配置路由器。
    华为防火墙-CLI举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

    本举例以华为路由器为例进行说明。

    Router1

    Router2


    [router1] interface GigabitEthernet 1/0/1
[router1-GigabitEthernet1/0/1] ip address 192.168.0.1 30
[router1-GigabitEthernet1/0/1] quit
[router1] interface GigabitEthernet 1/0/2
[router1-GigabitEthernet1/0/2] ip address 192.168.0.5 30
[router1-GigabitEthernet1/0/2] quit
[router1] ospf 100
[router1-ospf-100] default-route-advertise
[router1-ospf-100] area 0
[router1-ospf-100-area-0.0.0.0] network 192.168.0.0 0.0.0.3
[router1-ospf-100-area-0.0.0.0] quit
[router1-ospf-100] quit

    [router2] interface GigabitEthernet 1/0/1
[router2-GigabitEthernet1/0/1] ip address 192.168.0.9 30
[router2-GigabitEthernet1/0/1] quit
[router2] interface GigabitEthernet 1/0/2
[router2-GigabitEthernet1/0/2] ip address 192.168.0.6 30
[router2-GigabitEthernet1/0/2] quit
[router2] ospf 100
[router2-ospf-100] default-route-advertise
[router2-ospf-100] area 0
[router2-ospf-100-area-0.0.0.0] network 192.168.0.8 0.0.0.3
[router2-ospf-100-area-0.0.0.0] quit
[router2-ospf-100] quit



结果验证

  1. 在FW_A和FW_B上执行display hrp state verbose命令，检查当前HRP的状态，显示以下信息表示HRP建立成功。

    FW_A

    FW_B


    HRP_M[FW_A] display hrp state verbose
 Role: active, peer: active
 Running priority: 45000, peer: 45000
 Backup channel usage: 0.00%
 Stable time: 0 days, 15 hours, 41 minutes
 Last state change information: 2018-02-11 17:42:06 HRP link changes to up.

 Configuration:
 hello interval:              1000ms
 preempt:                     60s
 mirror configuration:        off
 mirror session:              on
 track trunk member:          on
 auto-sync configuration:     on
 auto-sync connection-status: on
 adjust ospf-cost:            on
 adjust ospfv3-cost:          on
 adjust bgp-cost:             on
 nat resource:                primary

 Detail information:
           GigabitEthernet1/0/2 vrrp vrid 1: active
           GigabitEthernet1/0/3 vrrp vrid 2: standby
                       GigabitEthernet1/0/1: up
                                  ospf-cost: +0
                                ospfv3-cost: +0
                                   bgp-cost: +0

    HRP_S[FW_B] display hrp state verbose
 Role: active, peer: active
 Running priority: 45000, peer: 45000
 Backup channel usage: 0.00%
 Stable time: 0 days, 15 hours, 48 minutes
 Last state change information: 2018-02-11 9:53:30 HRP link changes to up.

 Configuration:
 hello interval:              1000ms
 preempt:                     60s
 mirror configuration:        off
 mirror session:              on
 track trunk member:          on
 auto-sync configuration:     on
 auto-sync connection-status: on
 adjust ospf-cost:            on
 adjust ospfv3-cost:          on
 adjust bgp-cost:             on
 nat resource:                secondary

 Detail information:
           GigabitEthernet1/0/2 vrrp vrid 1: standby
           GigabitEthernet1/0/3 vrrp vrid 2: active
                       GigabitEthernet1/0/1: up
                                  ospf-cost: +0
                                ospfv3-cost: +0
                                   bgp-cost: +0

  2. 从私网访问公网，能访问成功。分别在FW_A和FW_B上检查会话。

    FW_A

    FW_B


    HRP_M[FW_A] display firewall session table all-systems
 Current Total Sessions : 4
 udp  VPN: vsysb --> public  Remote 10.3.2.4:1001 --> 3.3.3.4:2001
 udp  VPN: public --> public  Remote 10.3.2.4:1001[1.1.1.1:2049] --> 3.3.3.4:2001
 udp  VPN: vsysa --> public  10.3.1.4:1000 --> 3.3.3.3:2000
 udp  VPN: public --> public  10.3.1.4:1000[1.1.1.1:2119] --> 3.3.3.3:2000

    HRP_S[FW_B] display firewall session table all-systems
 Current Total Sessions : 4
 udp  VPN: vsysb --> public  10.3.2.4:1001 --> 3.3.3.4:2001
 udp  VPN: public --> public  10.3.2.4:1001[1.1.1.1:2049] --> 3.3.3.4:2001
 udp  VPN: vsysa --> public  Remote 10.3.1.4:1000 --> 3.3.3.3:2000
 udp  VPN: public --> public  Remote 10.3.1.4:1000[1.1.1.1:2119] --> 3.3.3.3:2000

    可以看出FW_A和FW_B上存在带有Remote标记的会话，表示配置双机热备功能后，会话备份成功。

  3. 在私网PC上长ping公网的IP，然后将FW_A的GigabitEthernet 1/0/2接口网线拨出，主备FW状态发生切换，FW_A由HRP_M变为HRP_S，ping包无丢包现象；执行命令display link-group，可以看到上行接口GigabitEthernet 1/0/1的状态也变为Down，与GigabitEthernet 1/0/2的状态保持联动。

    HRP_S[FW_A] display link-group
 link group 1, total 3, fault 1
 -------------------------------------------------------------------------------
 Interface                       Vsys                            State
 -------------------------------------------------------------------------------
 GigabitEthernet1/0/1            public                          down
 GigabitEthernet1/0/2            vsysa                           fault
 GigabitEthernet1/0/3            vsysb                           down
 -------------------------------------------------------------------------------

    再将FW_A的GigabitEthernet 1/0/2接口网线恢复，FW_A重新由HRP_S变为HRP_M，ping包无丢包情况，Link-Group中各接口的状态恢复为Up。

    HRP_M[FW_A] display link-group
 link group 1, total 3, fault 0
 -------------------------------------------------------------------------------
 Interface                       Vsys                            State
 -------------------------------------------------------------------------------
 GigabitEthernet1/0/1            public                          up
 GigabitEthernet1/0/2            vsysa                           up
 GigabitEthernet1/0/3            vsysb                           up
 -------------------------------------------------------------------------------

  4. 在私网PC上长ping公网的IP，然后将FW_B的GigabitEthernet 1/0/3接口网线拨出，主备FW状态发生切换，FW_B由HRP_M变为HRP_S，ping包无丢包现象；执行命令display link-group，可以看到上行接口GigabitEthernet 1/0/1的状态也变为Down，与GigabitEthernet 1/0/3的状态保持联动。

    HRP_S[FW_B] display link-group
 link group 1, total 3, fault 1
 -------------------------------------------------------------------------------
 Interface                       Vsys                            State
 -------------------------------------------------------------------------------
 GigabitEthernet1/0/1            public                          down
 GigabitEthernet1/0/2            vsysa                           down
 GigabitEthernet1/0/3            vsysb                           fault
 -------------------------------------------------------------------------------

    再将FW_B的GigabitEthernet 1/0/3接口网线恢复，FW_B重新由HRP_S变为HRP_M，ping包无丢包情况，Link-Group中各接口的状态恢复为Up。

    HRP_M[FW_B] display link-group
 link group 1, total 3, fault 0
 -------------------------------------------------------------------------------
 Interface                       Vsys                            State
 -------------------------------------------------------------------------------
 GigabitEthernet1/0/1            public                          up
 GigabitEthernet1/0/2            vsysa                           up
 GigabitEthernet1/0/3            vsysb                           up
 -------------------------------------------------------------------------------

配置脚本

根系统配置脚本

FW_A

FW_B


#
 hrp enable
 hrp interface GigabitEthernet 1/0/7 remote 10.10.0.2
 hrp track interface GigabitEthernet 1/0/1
 hrp mirror session enable
 hrp nat resource primary-group
#
interface GigabitEthernet 1/0/1
 ip address 192.168.0.2 255.255.255.252
 link-group 1
#
interface GigabitEthernet 1/0/2
 ip binding vpn-instance vsysa
 ip address 10.3.1.2 255.255.255.0
 vrrp vrid 1 virtual-ip 10.3.1.1 active
 link-group public 1
#
interface GigabitEthernet 1/0/3
 ip binding vpn-instance vsysb
 ip address 10.3.2.2 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.2.1 standby
 link-group public 1
#
interface GigabitEthernet 1/0/7
 ip address 10.10.0.1 255.255.255.0
#
interface Virtual-if0
 ip address 172.16.0.1 255.255.255.0
#
interface Virtual-if1
 ip address 172.16.1.1 255.255.255.0
#
interface Virtual-if2
 ip address 172.16.2.1 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/2
 add interfac Virtual-if0
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet 1/0/7
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet 1/0/1
#
vsys enable
resource-class r0
#
vsys name vsysa
 assign interface GigabitEthernet 1/0/2
#
vsys name vsysb
 assign interface GigabitEthernet 1/0/3
#
 ip route-static 1.1.1.1 255.255.255.255 null 0
 ip route-static 10.3.1.0 255.255.255.0 vpn-instance vsysa
 ip route-static 10.3.2.0 255.255.255.0 vpn-instance vsysb
#
ospf 100
 import-route static
 area 0.0.0.0
  network 192.168.0.0 0.0.0.3
#
security-policy
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  action permit
#
 nat address-group addressgroup1
  section 0 1.1.1.1 1.1.1.1
#
nat-policy
  rule name policy_nat
    source-zone trust
    destination-zone untrust
    source-address 10.3.1.0 24
    source-address 10.3.2.0 24
    action source-nat address-group addressgroup1

#
 hrp enable
 hrp interface GigabitEthernet 1/0/7 remote 10.10.0.1
 hrp track interface GigabitEthernet 1/0/1
 hrp mirror session enable
 hrp nat resource secondary-group
#
interface GigabitEthernet 1/0/1
 ip address 192.168.0.10 255.255.255.252
 link-group 1
#
interface GigabitEthernet 1/0/2
 ip binding vpn-instance vsysa
 ip address 10.3.1.3 255.255.255.0
 vrrp vrid 1 virtual-ip 10.3.1.1 standby
 link-group public 1
#
interface GigabitEthernet 1/0/3
 ip binding vpn-instance vsysb
 ip address 10.3.2.3 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.2.1 active
 link-group public 1
#
interface GigabitEthernet 1/0/7
 ip address 10.10.0.2 255.255.255.0
#
interface Virtual-if0
 ip address 172.16.0.2 255.255.255.0
#
interface Virtual-if1
 ip address 172.16.1.2 255.255.255.0
#
interface Virtual-if2
 ip address 172.16.2.2 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/2
 add interfac Virtual-if0
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet 1/0/7
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet 1/0/1
#
vsys enable
resource-class r0
#
vsys name vsysa
 assign interface GigabitEthernet 1/0/2
#
vsys name vsysb
 assign interface GigabitEthernet 1/0/3
#
 ip route-static 1.1.1.1 255.255.255.255 null 0
 ip route-static 10.3.1.0 255.255.255.0 vpn-instance vsysa
 ip route-static 10.3.2.0 255.255.255.0 vpn-instance vsysb
#
ospf 100
 import-route static
 area 0.0.0.0
  network 192.168.0.8 0.0.0.3
#
security-policy
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  action permit
#
 nat address-group addressgroup1
  section 0 1.1.1.1 1.1.1.1
#
nat-policy
  rule name policy_nat
    source-zone trust
    destination-zone untrust
    source-address 10.3.1.0 24
    source-address 10.3.2.0 24
    action source-nat address-group addressgroup1

虚拟系统vsysa配置脚本

FW_A

FW_B


#
switch vsys vsysa
#
interface GigabitEthernet 1/0/2
 ip binding vpn-instance vsysa
 ip address 10.3.1.2 255.255.255.0
 vrrp vrid 1 virtual-ip 10.3.1.1 active
 link-group public 1
#
interface Virtual-if1
 ip address 172.16.1.1 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/2
#
firewall zone untrust
 set priority 5
 add interface Virtual-if1
#
 ip route-static 0.0.0.0 0.0.0.0 public
#
security-policy
 rule name vsysa_to_vsysb
  source-zone trust
  destination-zone untrust
  source-address 10.3.1.0 24
  destination-address 10.3.2.0 24
  action deny
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.1.0 24
  action permit

#
switch vsys vsysa
#
interface GigabitEthernet 1/0/2
 ip binding vpn-instance vsysa
 ip address 10.3.1.3 255.255.255.0
 vrrp vrid 1 virtual-ip 10.3.1.1 standby
 link-group public 1
#
interface Virtual-if1
 ip address 172.16.1.2 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/2
#
firewall zone untrust
 set priority 5
 add interface Virtual-if1
#
 ip route-static 0.0.0.0 0.0.0.0 public
#
security-policy
 rule name vsysa_to_vsysb
  source-zone trust
  destination-zone untrust
  source-address 10.3.1.0 24
  destination-address 10.3.2.0 24
  action deny
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.1.0 24
  action permit

虚拟系统vsysb配置脚本

FW_A

FW_B


#
switch vsys vsysb
#
interface GigabitEthernet 1/0/3
 ip binding vpn-instance vsysb
 ip address 10.3.2.2 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.2.1 standby
 link-group public 1
#
interface Virtual-if2
 ip address 172.16.2.1 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/3
#
firewall zone untrust
 set priority 5
 add interface Virtual-if2
#
 ip route-static 0.0.0.0 0.0.0.0 public
#
security-policy
 rule name vsysb_to_vsysa
  source-zone trust
  destination-zone untrust
  source-address 10.3.2.0 24
  destination-address 10.3.1.0 24
  action deny
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.2.0 24
  action permit

#
switch vsys vsysb
#
interface GigabitEthernet 1/0/3
 ip binding vpn-instance vsysb
 ip address 10.3.2.3 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.2.1 active
 link-group public 1
#
interface Virtual-if2
 ip address 172.16.2.2 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/3
#
firewall zone untrust
 set priority 5
 add interface Virtual-if2
#
 ip route-static 0.0.0.0 0.0.0.0 public
#
security-policy
 rule name vsysb_to_vsysa
  source-zone trust
  destination-zone untrust
  source-address 10.3.2.0 24
  destination-address 10.3.1.0 24
  action deny
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.2.0 24
  action permit
版权声明：
作者：SE_YT
链接：https://www.cnesa.cn/11711.html
文章版权归作者所有，未经允许请勿转载。
上一篇 SQLAlchemy连上了金仓数据库
下一篇 软件授权管理命令
