华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

2026年 5月 26日 网络安全 SE_YT

本举例介绍了FW上配置虚拟系统后，下行多个虚拟系统通过交换机连接不同子网，上行共用根系统接口连接路由器的负载分担方式双机热备的Web配置方法。

组网需求

如图1所示，某企业部署了FW作为出口网关，连接内部网络与Internet。为提高可靠性，采用双机组网。两台FW的业务接口都工作在三层，上行连接路由器，两者之间运行OSPF协议；下行通过交换机连接不同子网，各子网间相互隔离。具体要求如下：

  • 企业只有一个上行接口，所有部门都需要借用该接口访问Internet。
  • 公司内网不同部门之间需要网络隔离，不能互访。
  • 两台FW以负载分担方式工作。正常情况下，部门A流量通过FW_A转发，部门B流量通过FW_B转发。当FW_A或FW_B出现故障时，部门A和部门B流量都通过另一台FW转发，保证业务不中断。
  • FW上下行链路状态保持一致，当一侧接口Down时，另一侧接口能保持联动，保证业务不中断。
图1 虚拟系统双机热备组网图
华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

数据规划

表1 FW_A数据规划

项目

数据

说明

接口

接口号：GigabitEthernet 1/0/1

IP地址：192.168.0.2/30

安全区域：Untrust

根系统（public）上行接口

接口号：GigabitEthernet 1/0/2

IP地址：10.3.1.2/24

安全区域：Trust

虚拟系统（vsysa）下行接口

接口号：GigabitEthernet 1/0/3

IP地址：10.3.2.2/24

安全区域：Trust

虚拟系统（vsysb）下行接口

接口号：GigabitEthernet 1/0/7

IP地址：10.10.0.1/24

安全区域：DMZ

心跳接口

VRRP备份组

VRRP备份组1：10.3.1.1/24 active

-

VRRP备份组2：10.3.2.1/24 standby

-

路由

黑洞路由

目的地址：1.1.1.1/32

根系统（public）NAT地址池的黑洞路由，防止路由环路

OSPF 100

发布的网段：192.168.0.0/30

引入静态路由

根系统（public）OSPF配置
表2 FW_B数据规划

项目

数据

说明

接口

接口号：GigabitEthernet 1/0/1

IP地址：192.168.0.10/30

安全区域：Untrust

根系统（public）上行接口

接口号：GigabitEthernet 1/0/2

IP地址：10.3.1.3/24

安全区域：Trust

虚拟系统（vsysa）下行接口

接口号：GigabitEthernet 1/0/3

IP地址：10.3.2.3/24

安全区域：Trust

虚拟系统（vsysb）下行接口

接口号：GigabitEthernet 1/0/7

IP地址：10.10.0.2/24

安全区域：DMZ

心跳接口

VRRP备份组

VRRP备份组1：10.3.1.1/24 standby

-

VRRP备份组2：10.3.2.1/24 active

-

路由

黑洞路由

目的地址：1.1.1.1/32

根系统（public）NAT地址池的黑洞路由，防止路由环路

OSPF 100

发布的网段：192.168.0.8/30

引入静态路由

根系统（public）OSPF配置
表3 Router1数据规划

项目

数据

说明

接口

接口号：GigabitEthernet 1/0/1

IP地址：192.168.0.1/30

连接FW根系统（public）

接口号：GigabitEthernet 1/0/2

IP地址：192.168.0.5/30

连接Router2

OSPF

OSPF 100

发布的网段：192.168.0.0/30

引入缺省路由

-
表4 Router2数据规划

项目

数据

说明

接口

接口号：GigabitEthernet 1/0/1

IP地址：192.168.0.9/30

连接FW根系统（public）

接口号：GigabitEthernet 1/0/2

IP地址：192.168.0.6/30

连接Router1

OSPF

OSPF 100

发布的网段：192.168.0.8/30

引入缺省路由

-

配置思路

  1. 通过在FW_A和FW_B创建不同的虚拟系统，实现不同部门之间的网络隔离。
  2. 通过在FW_A和FW_B配置虚拟系统和根系统之间的互访，实现不同虚拟系统共用根系统的接口访问Internet。
  3. FW_A和FW_B的业务接口工作在三层，上行连接路由器，运行OSPF协议，以负载分担方式工作，则需要配置OSPF、VGMP组监控业务接口，即配置基于OSPF的负载分担双机热备；下行连接交换机，则需要VRRP备份组；除此之外，还需完成心跳口配置和启用双机热备功能等基础配置。
  4. 通过在FW_A和FW_B上配置Link-Group，将根系统的上行接口和虚拟系统的下行接口加入同一个Link-Group中，保证上下行接口状态一致。
  5. 双机建立后，在FW_A上为内网用户访问Internet配置安全策略、NAT策略，FW_B上无需配置，会自动从FW_A上同步过来。

操作步骤

  1. 创建虚拟系统vsysa和vsysb，并为其分配接口。
    华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

    请确保FW_A和FW_B上创建的虚拟系统名称和ID均相同。可以在虚拟系统创建好后，分别在两台设备上选择“系统 > 虚拟系统 > 虚拟系统”，查看“虚拟系统列表”中新建的虚拟系统名称和配置顺序应该一致。

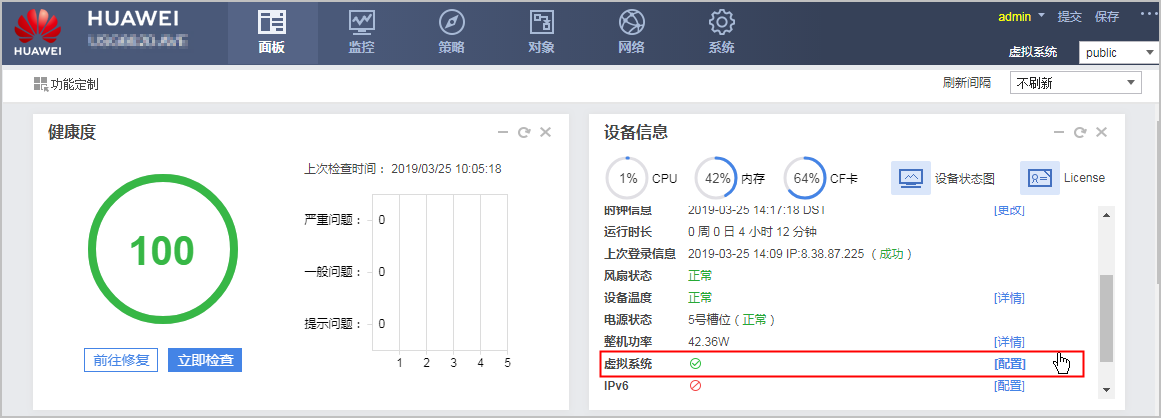

    1. 在FW_A上，进入“面板”，在“设备信息”窗格中，单击“虚拟系统”所在行的“配置”，启用虚拟系统功能。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

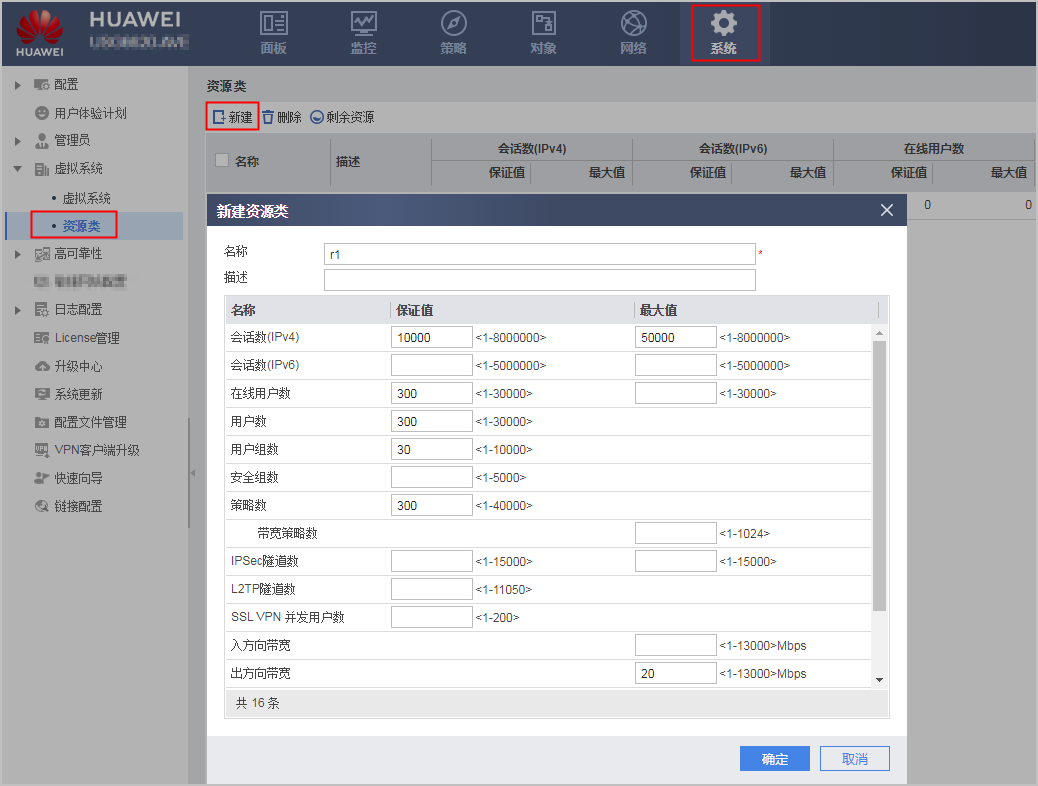

    2. 在FW_A上，选择“系统 > 虚拟系统 > 资源类”，单击“新建”，配置资源类。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

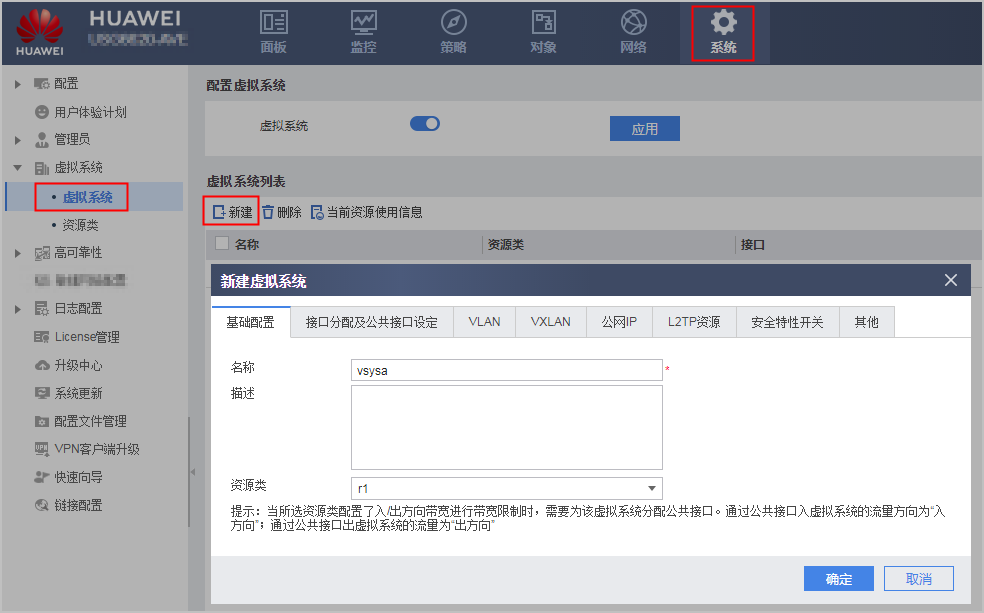

    3. 在FW_A上，选择“系统 > 虚拟系统 > 虚拟系统”，创建虚拟系统vsysa、vsysb，并为其分配接口和资源。

      单击“新建”，选择“基础配置”页签，输入虚拟系统名称，并选择资源类，下图以vsysa为例。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

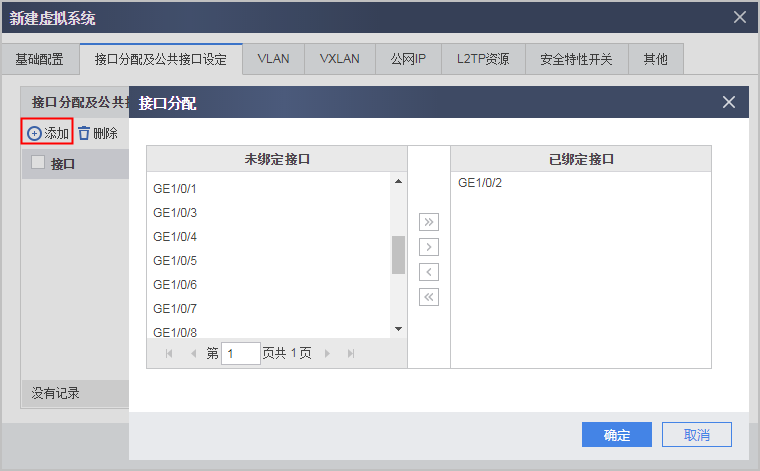

      选择“接口分配及公共接口设定”页签，为虚拟系统vsysa分配接口GE1/0/2，为虚拟系统vsysb分配接口GE1/0/3，下图以vsysa为例。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口



    4. 参考上述步骤，在FW_B上创建虚拟系统vsysa、vsysb，并为其分配接口。
  2. 配置接口。



    1. 配置FW_A的根系统接口。

      在FW_A上选择“网络 > 接口”，单击接口所在行的“编辑”，按如下参数配置根系统上行接口、心跳接口和虚拟接口Virtual-if0。其中，Virtual-if0的IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。

      接口

      GigabitEthernet 1/0/1

      GigabitEthernet 1/0/7

      Virtual-if0

      安全区域

      untrust

      dmz

      trust

      IP地址

      192.168.0.2/30

      10.10.0.1/24

      172.16.0.1/24



    2. 配置FW_A的虚拟系统vsysa接口。

      在FW_A上选择“网络 > 接口”，单击接口所在行的“编辑”，按如下参数配置虚拟系统vsysa下行接口和虚拟接口Virtual-if1。其中，Virtual-if1的IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

      虚拟系统Virtual-if的编号会根据系统中ID占用情况自动分配。所以实际配置时，可能不是Virtual-if1。

      接口

      GigabitEthernet 1/0/2

      Virtual-if1

      虚拟系统

      vsysa

      vsysa

      安全区域

      trust

      untrust

      IP地址

      10.3.1.2/24

      172.16.1.1/24



    3. 配置FW_A的虚拟系统vsysb接口。

      在FW_A上选择“网络 > 接口”，单击接口所在行的“编辑”，按如下参数配置虚拟系统vsysb下行接口和虚拟接口Virtual-if2。其中，Virtual-if2的IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。

      接口

      GigabitEthernet 1/0/3

      Virtual-if2

      虚拟系统

      vsysb

      vsysb

      安全区域

      trust

      untrust

      IP地址

      10.3.2.2/24

      172.16.2.1/24



    4. 配置FW_B的根系统接口。

      在FW_B上选择“网络 > 接口”，单击接口所在行的“编辑”，按如下参数配置根系统上行接口、心跳接口和虚拟接口Virtual-if0。其中，Virtual-if0的IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。

      接口

      GigabitEthernet 1/0/1

      GigabitEthernet 1/0/7

      Virtual-if0

      安全区域

      untrust

      dmz

      trust

      IP地址

      192.168.0.10/30

      10.10.0.2/24

      172.16.0.2/24



    5. 配置FW_B的虚拟系统vsysa接口。

      在FW_B上选择“网络 > 接口”，单击接口所在行的“编辑”，按如下参数配置虚拟系统vsysa下行接口和虚拟接口Virtual-if1。其中，Virtual-if1的IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。

      接口

      GigabitEthernet 1/0/2

      Virtual-if1

      虚拟系统

      vsysa

      vsysa

      安全区域

      trust

      untrust

      IP地址

      10.3.1.3/24

      172.16.1.2/24



    6. 配置FW_B的虚拟系统vsysb接口。

      在FW_B上选择“网络 > 接口”，单击接口所在行的“编辑”，按如下参数配置虚拟系统vsysb下行接口和虚拟接口Virtual-if2。其中，Virtual-if2的IP地址可设置为任意值，保证不与其他接口上的IP地址冲突即可。

      接口

      GigabitEthernet 1/0/3

      Virtual-if2

      虚拟系统

      vsysb

      vsysb

      安全区域

      trust

      untrust

      IP地址

      10.3.2.3/24

      172.16.2.2/24



  3. 配置静态路由。
    1. 配置FW_A上的静态路由。

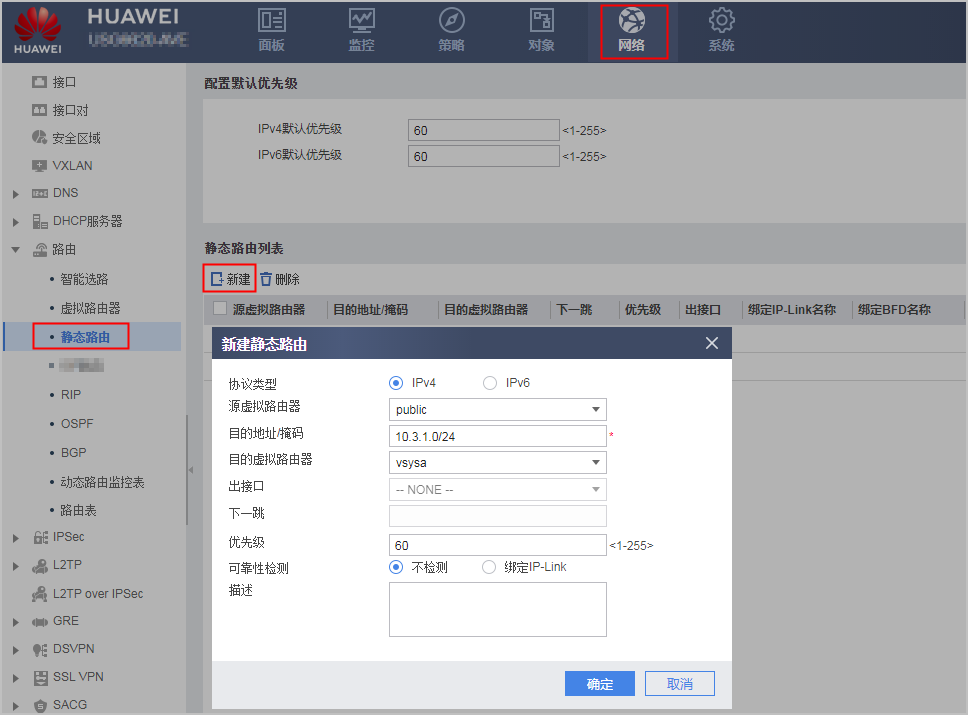

      在根系统中，选择“网络 > 路由 > 静态路由”，单击“新建”，按如下参数配置静态路由，这条静态路由的作用是将vsysa内员工访问Internet的回程流量引入vsysa。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

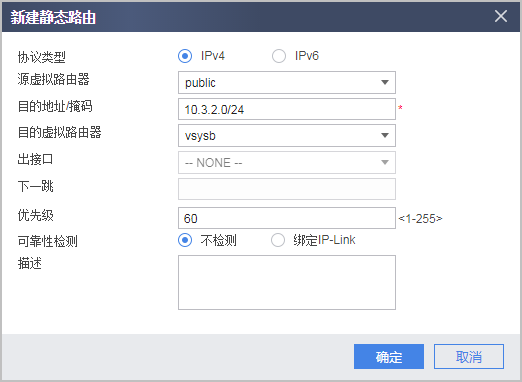

      参考上述步骤，按如下参数配置静态路由，这条静态路由的作用是将vsysb内员工访问Internet的回程流量引入vsysb。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

      参考上述步骤，按如下参数配置静态路由，这条静态路由的作用是将vsysa内员工访问Internet的流量引入根系统。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

      在本例中，对网络拓扑和路由配置进行了简化。假设vsysa只有私网跟Internet的通信需求，所以在路由配置中将“目的地址/掩码”配置为了0.0.0.0 0.0.0.0，即缺省所有报文都送往根系统。实际配置时，为了保证路由信息的准确，应该将“目的地址/掩码”配置为特定的允许访问的Internet地址范围。错误配置路由可能导致vsysa所连接的多个私网无法正常通信。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

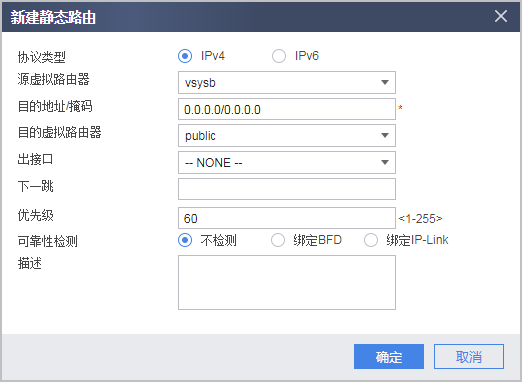

      参考上述步骤，按如下参数配置静态路由，这条静态路由的作用是将vsysb内员工访问Internet的流量引入根系统。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

      在本例中，对网络拓扑和路由配置进行了简化。假设vsysb只有私网跟Internet的通信需求，所以在路由配置中将“目的地址/掩码”配置为了0.0.0.0 0.0.0.0，即缺省所有报文都送往根系统。实际配置时，为了保证路由信息的准确，应该将“目的地址/掩码”配置为特定的允许访问的Internet地址范围。错误配置路由可能导致vsysb所连接的多个私网无法正常通信。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口



    2. 在FW_B上配置如下四条静态路由，配置方法与FW_A完全一样。
      • 将vsysa内员工访问Internet的回程流量引入vsysa的静态路由
      • 将vsysb内员工访问Internet的回程流量引入vsysb的静态路由
      • 将vsysa内员工访问Internet的流量引入根系统的静态路由
      • 将vsysb内员工访问Internet的流量引入根系统的静态路由



  4. 配置OSPF。

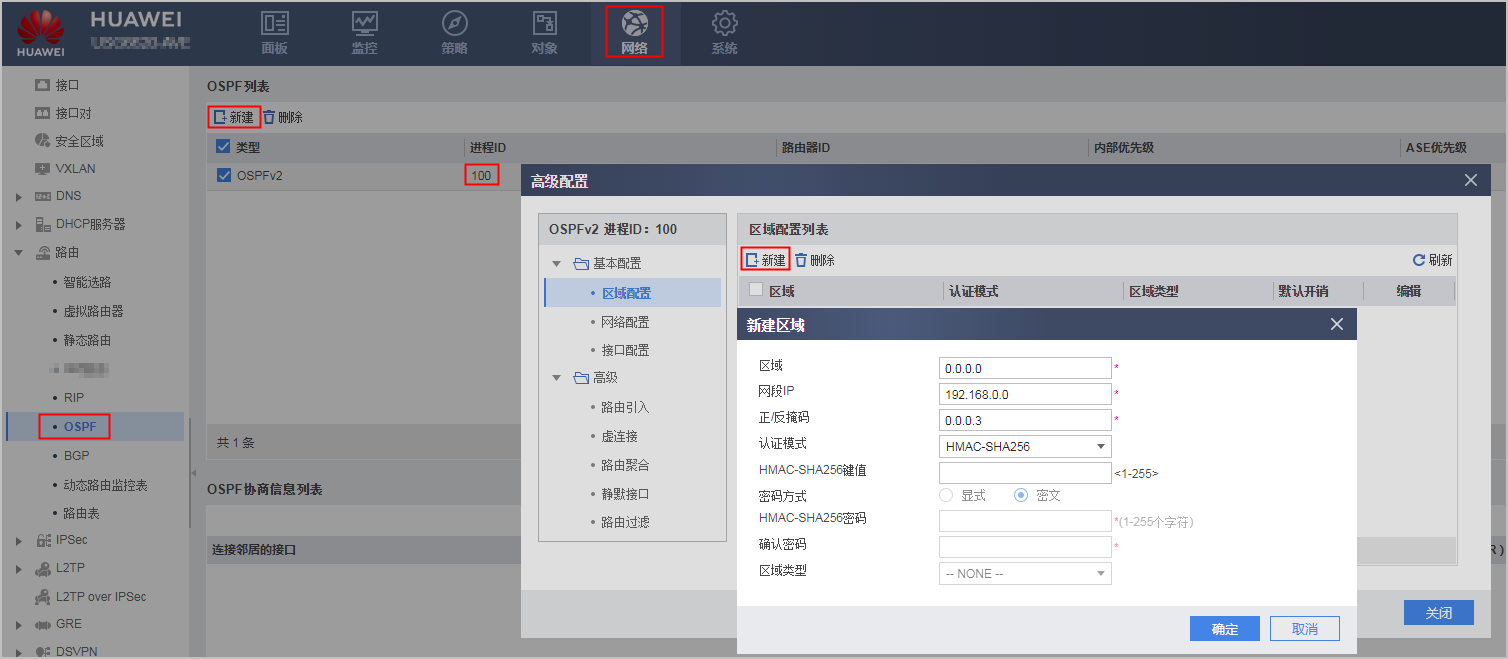

    1. 在FW_A上选择“网络 > 路由 > OSPF”，单击“新建”，新建OSPF 100，然后单击列表中的OSPF 100所在行的华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口，单击“新建”，按如下参数新建区域。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口



    2. 参考上述步骤，在FW_B上按如下参数设置完成OSPF的配置。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口



  5. 配置Link-Group功能，保证上下行接口状态一致。

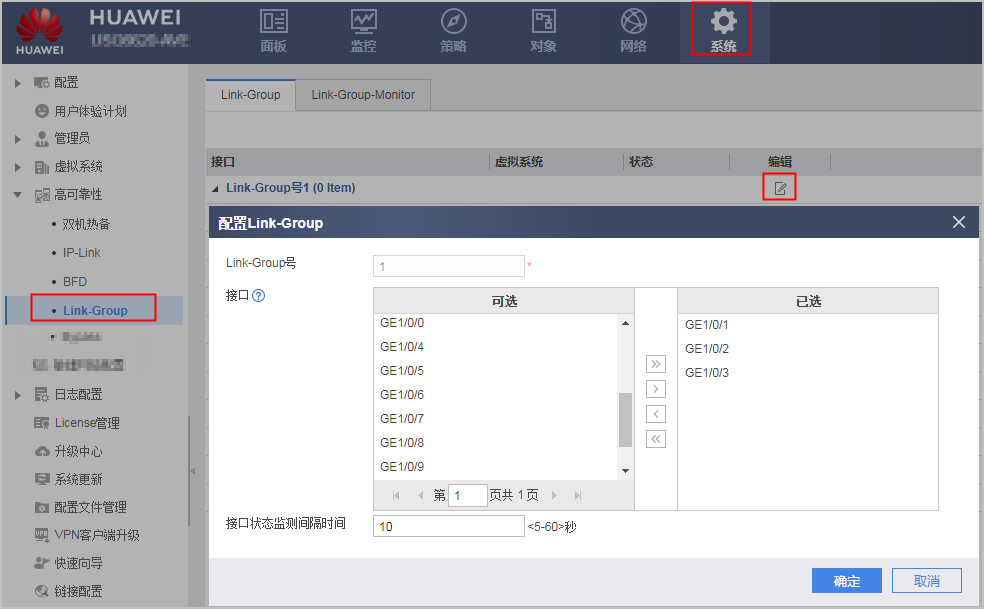

    1. 在FW_A上选择“系统 > 高可靠性 > Link-Group > Link-Group”，单击Link-Group1所在行的华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口，按如下参数设置，将根系统接口（上行接口）和虚拟系统接口（下行接口）加入到同一Link-Group组中。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口



    2. 在FW_B上将根系统接口（上行接口）和虚拟系统接口（下行接口）加入到同一Link-Group组中，配置方法与FW_A完全一样。
  6. 配置双机热备功能。

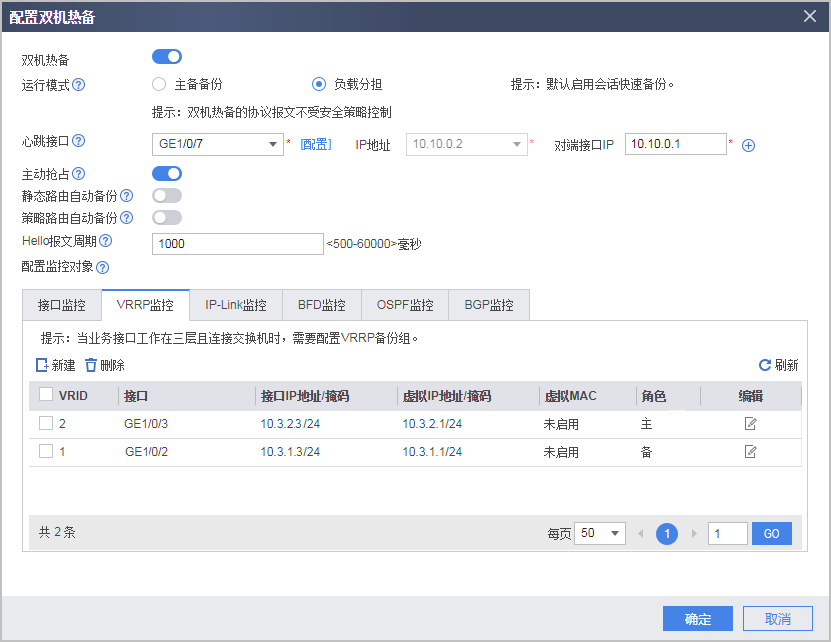

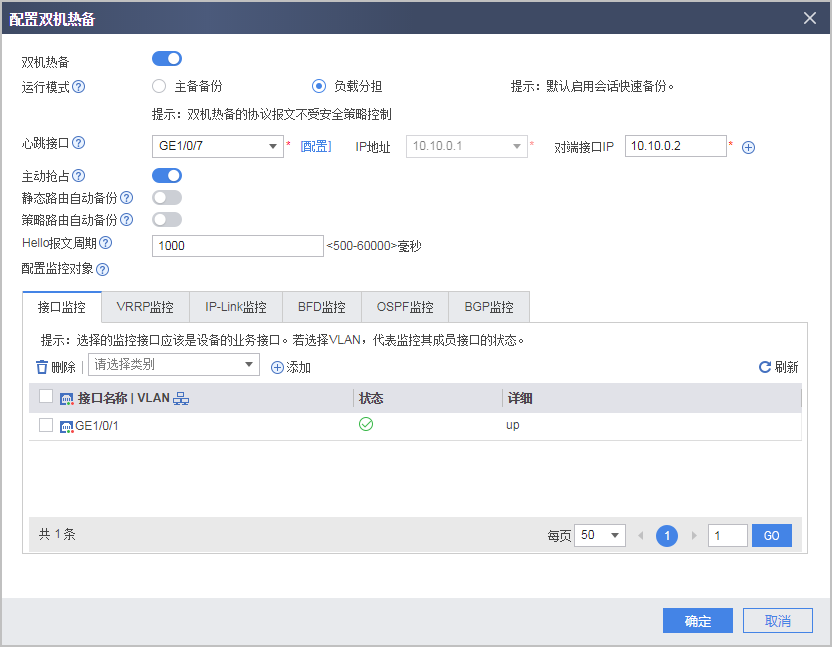

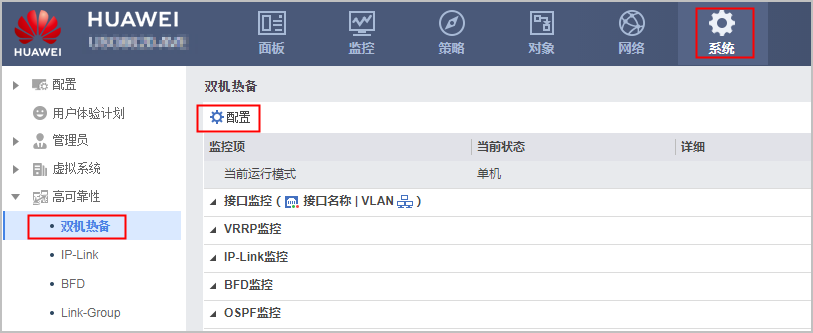

    1. 在FW_A上选择“系统 > 高可靠性 > 双机热备”，单击“配置”，开启“双机热备”后，按如下参数配置。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口



    2. 在FW_B上按如下参数设置完成双机热备的配置。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口



    3. 对于双机热备的负载分担组网，为了防止两台设备进行NAT转换时端口冲突，需要在FW_A和FW_B上分别配置可用的端口范围，当前无法在Web界面上进行配置，请在界面右下方点击“CLI控制台”，调出CLI配置界面进行配置。
      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

      双机热备的负载分担场景下，两台FW共用同一个NAT地址池时，在NAPT模式下有可能两台设备分配的公网端口出现冲突。为了避免这种可能存在的冲突，需要在两台设备上分别配置各自可使用的NAT资源（包括公网IP地址和公网端口号）。此时，可以在主设备上配置hrp nat resource primary-group命令，备设备上会自动生成hrp nat resource secondary-group命令（如果主设备上配置的是hrp nat resource secondary-group命令，则备设备上将自动对应生成hrp nat resource primary-group命令）。

      在FW_A上进行如下配置：

      HRP_M[FW_A] hrp nat resource primary-group

      在FW_B上进行如下配置：

      HRP_S[FW_B] hrp nat resource secondary-group



  7. 配置安全策略。
    华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

    安全策略的配置支持备份，在FW_A上完成配置后，会自动备份到FW_B上。如果是在双机建立前在FW_A和FW_B分别配置的，请注意保持一致性，包括策略间的配置顺序也必须完全一致，否则主备切换后业务可能会出现异常。



    1. 配置根系统的安全策略。

      在FW_A的根系统中选择“策略 > 安全策略 > 安全策略”，单击“新建安全策略”，按如下参数配置允许私网用户访问公网的安全策略。配置根系统的安全策略时不需要详细指定地址范围，配置虚拟系统的安全策略时需要配置严格的安全策略，指定具体内网员工的IP地址。

      名称

      policy_sec

      源安全区域

      trust

      目的安全区域

      untrust

      动作

      允许



    2. 配置虚拟系统vsysa的安全策略。

      在FW_A界面右上角的“虚拟系统”下拉菜单中选择“vsysa”，进入vsysa，选择“策略 > 安全策略 > 安全策略”，单击“新建安全策略”，按如下参数配置隔离vsysa和vsysb的安全策略，因为在根系统上配置了将回程流量引入vsysa和vsysb的路由，就这使得vsysa和vsysb之间也能通过根系统中转来互相访问，为了实现vsysa和vsysb的隔离，需要在vsysa中配置这条安全策略。

      名称

      vsysa_to_vsysb

      源安全区域

      trust

      目的安全区域

      untrust

      源地址/地区

      10.3.1.0 24

      目的地址/地区

      10.3.2.0 24

      动作

      禁止

      参考上述步骤，在FW_A的虚拟系统vsysa中按如下参数继续配置允许私网用户访问公网的安全策略。

      名称

      policy_sec

      源安全区域

      trust

      目的安全区域

      untrust

      源地址/地区

      10.3.1.0 24

      动作

      允许



    3. 配置虚拟系统vsysb的安全策略。

      在FW_A界面右上角的“虚拟系统”下拉菜单中选择“vsysb”，进入vsysa，选择“策略 > 安全策略 > 安全策略”，单击“新建安全策略”，按如下参数配置隔离vsysa和vsysb的安全策略，因为在根系统上配置了将回程流量引入vsysa和vsysb的路由，就这使得vsysa和vsysb之间也能通过根系统中转来互相访问，为了实现vsysa和vsysb的隔离，需要在vsysb中配置这条安全策略。

      名称

      vsysb_to_vsysa

      源安全区域

      trust

      目的安全区域

      untrust

      源地址/地区

      10.3.2.0 24

      目的地址/地区

      10.3.1.0 24

      动作

      禁止

      参考上述步骤，在FW_A的虚拟系统vsysb中按如下参数继续配置允许私网用户访问公网的安全策略。

      名称

      policy_sec

      源安全区域

      trust

      目的安全区域

      untrust

      源地址/地区

      10.3.2.0 24

      动作

      允许



  8. 配置NAT策略。

    在FW_A上完成根系统NAT策略配置，允许私网用户访问公网。FW_A上配置的NAT策略会自动备份到FW_B上。



    1. 在FW_A界面右上角的“虚拟系统”下拉菜单中选择“public”，进入根系统。

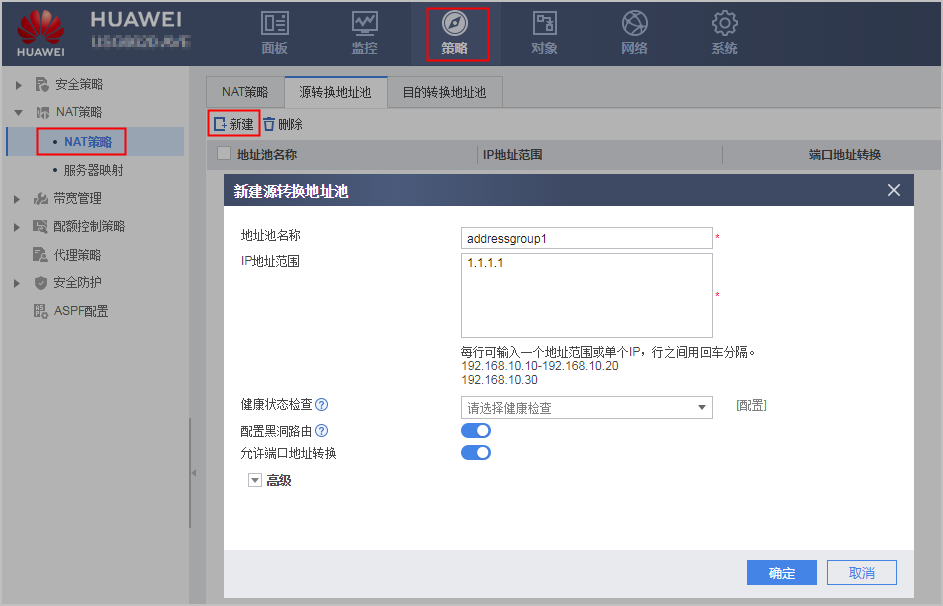

    2. 选择“策略 > NAT策略 > NAT策略 > 源转换地址池”，单击“新建”，按如下参数配置源转换地址池。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

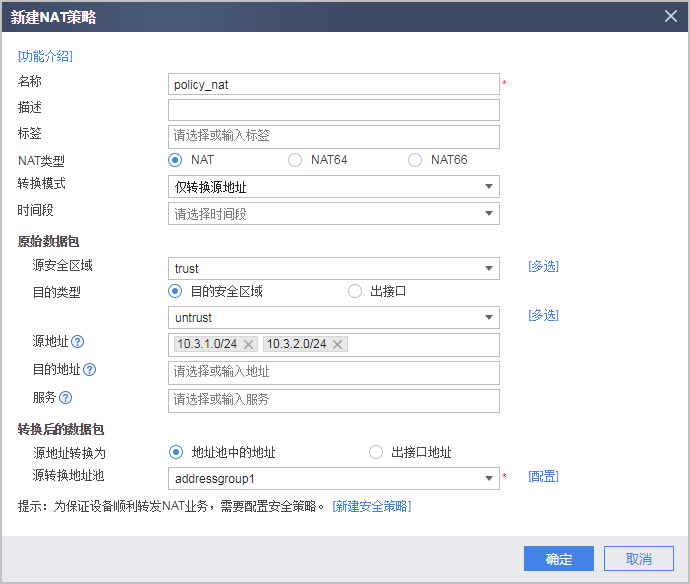

    3. 选择“策略 > NAT策略 > NAT策略 > NAT策略”，单击“新建”，按如下参数配置源NAT策略。

      华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口



  9. 配置路由器。
    华为防火墙-Web举例：虚拟系统双机热备（负载分担），防火墙上行连接路由器，下行多个虚拟系统连接不同子网，上行共用根系统出口

    本举例以华为路由器为例进行说明。

    # 配置Router1。

    [router1] interface GigabitEthernet 1/0/1
[router1-GigabitEthernet1/0/1] ip address 192.168.0.1 30
[router1-GigabitEthernet1/0/1] quit
[router1] interface GigabitEthernet 1/0/2
[router1-GigabitEthernet1/0/2] ip address 192.168.0.5 30
[router1-GigabitEthernet1/0/2] quit
[router1] ospf 100
[router1-ospf-100] default-route-advertise
[router1-ospf-100] area 0
[router1-ospf-100-area-0.0.0.0] network 192.168.0.0 0.0.0.3
[router1-ospf-100-area-0.0.0.0] quit
[router1-ospf-100] quit

    # 配置Router2。

    [router2] interface GigabitEthernet 1/0/1
[router2-GigabitEthernet1/0/1] ip address 192.168.0.9 30
[router2-GigabitEthernet1/0/1] quit
[router2] interface GigabitEthernet 1/0/2
[router2-GigabitEthernet1/0/2] ip address 192.168.0.6 30
[router2-GigabitEthernet1/0/2] quit
[router2] ospf 100
[router2-ospf-100] default-route-advertise
[router2-ospf-100] area 0
[router2-ospf-100-area-0.0.0.0] network 192.168.0.8 0.0.0.3
[router2-ospf-100-area-0.0.0.0] quit
[router2-ospf-100] quit



结果验证

  1. 在FW_A和FW_B上选择“系统 > 高可靠性 > 双机热备”，查看双机热备的运行情况。

    • 正常情况下，FW_A的“当前运行模式”为“负载分担”，“当前运行角色”为“主用”；FW_B的“当前运行模式”为“负载分担”，“当前运行角色”为“主用”。这说明流量通过两台FW共同转发。
    • 当FW_A出现故障时，FW_A的“当前运行模式”为“主备备份”，“当前运行角色”为“备用”；FW_B的“当前运行模式”为“主备备份”，“当前运行角色”为“主用”。这说明流量通过FW_B转发。

  2. 从私网访问公网，能访问成功。分别在FW_A和FW_B上根系统、虚拟系统中选择“监控 > 会话表”，检查会话，如果两台FW分别含有带备份标记的会话，表示配置双机热备功能后，会话备份成功。

  3. 在私网PC上长ping公网的IP，然后将FW_A的GigabitEthernet 1/0/2接口网线拨出，主备FW状态发生切换，FW_A由主用变为备用，ping包无丢包现象；在FW_A的根系统下选择“系统 > 高可靠性 > Link-Group > Link-Group”，可以看到上行接口GigabitEthernet 1/0/1的状态也变为Down，与GigabitEthernet 1/0/2的状态保持联动。

    再将FW_A的GigabitEthernet 1/0/2接口网线恢复，FW_A重新由备用变为主用，ping包无丢包情况，Link-Group中各接口的状态恢复为Up。

  4. 在私网PC上长ping公网的IP，然后将FW_B的GigabitEthernet 1/0/3接口网线拨出，主备FW状态发生切换，FW_B由主用变为备用，ping包无丢包现象；在FW_B的根系统下选择“系统 > 高可靠性 > Link-Group > Link-Group”，可以看到上行接口GigabitEthernet 1/0/1的状态也变为Down，与GigabitEthernet 1/0/3的状态保持联动。

    再将FW_B的GigabitEthernet 1/0/3接口网线恢复，FW_B重新由备用变为主用，ping包无丢包情况，Link-Group中各接口的状态恢复为Up。

配置脚本

根系统配置脚本

FW_A

FW_B


#
 hrp enable
 hrp interface GigabitEthernet 1/0/7 remote 10.10.0.2
 hrp track interface GigabitEthernet 1/0/1
 hrp mirror session enable
 hrp nat resource primary-group
#
interface GigabitEthernet 1/0/1
 ip address 192.168.0.2 255.255.255.252
 link-group 1
#
interface GigabitEthernet 1/0/2
 ip binding vpn-instance vsysa
 ip address 10.3.1.2 255.255.255.0
 vrrp vrid 1 virtual-ip 10.3.1.1 active
 link-group public 1
#
interface GigabitEthernet 1/0/3
 ip binding vpn-instance vsysb
 ip address 10.3.2.2 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.2.1 standby
 link-group public 1
#
interface GigabitEthernet 1/0/7
 ip address 10.10.0.1 255.255.255.0
#
interface Virtual-if0
 ip address 172.16.0.1 255.255.255.0
#
interface Virtual-if1
 ip address 172.16.1.1 255.255.255.0
#
interface Virtual-if2
 ip address 172.16.2.1 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/2
 add interfac Virtual-if0
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet 1/0/7
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet 1/0/1
#
vsys enable
resource-class r0
resource-class r1
 resource-item-limit session reserved-number 10000 maximum 50000
 resource-item-limit bandwidth 20 outbound
 resource-item-limit policy reserved-number 300
 resource-item-limit user reserved-number 300
 resource-item-limit user-group reserved-number 30
#
vsys name vsysa
 assign interface GigabitEthernet 1/0/2
 assign resource-class r1
#
vsys name vsysb
 assign interface GigabitEthernet 1/0/3
 assign resource-class r1
#
 ip route-static 10.3.1.0 255.255.255.0 vpn-instance vsysa
 ip route-static 10.3.2.0 255.255.255.0 vpn-instance vsysb
#
ospf 100
 import-route static
 area 0.0.0.0
  network 192.168.0.0 0.0.0.3
#
security-policy
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  action permit
#
nat address-group addressgroup1
 mode pat
 route enable
 section 0 1.1.1.1 1.1.1.1
#
nat-policy
  rule name policy_nat
    source-zone trust
    destination-zone untrust
    source-address 10.3.1.0 24
    source-address 10.3.2.0 24
    action source-nat address-group addressgroup1

#
 hrp enable
 hrp interface GigabitEthernet 1/0/7 remote 10.10.0.1
 hrp track interface GigabitEthernet 1/0/1
 hrp mirror session enable
 hrp nat resource secondary-group
#
interface GigabitEthernet 1/0/1
 ip address 192.168.0.10 255.255.255.252
 link-group 1
#
interface GigabitEthernet 1/0/2
 ip binding vpn-instance vsysa
 ip address 10.3.1.3 255.255.255.0
 vrrp vrid 1 virtual-ip 10.3.1.1 standby
 link-group public 1
#
interface GigabitEthernet 1/0/3
 ip binding vpn-instance vsysb
 ip address 10.3.2.3 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.2.1 active
 link-group public 1
#
interface GigabitEthernet 1/0/7
 ip address 10.10.0.2 255.255.255.0
#
interface Virtual-if0
 ip address 172.16.0.2 255.255.255.0
#
interface Virtual-if1
 ip address 172.16.1.2 255.255.255.0
#
interface Virtual-if2
 ip address 172.16.2.2 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/2
 add interfac Virtual-if0
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet 1/0/7
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet 1/0/1
#
vsys enable
resource-class r0
resource-class r1
 resource-item-limit session reserved-number 10000 maximum 50000
 resource-item-limit bandwidth 20 outbound
 resource-item-limit policy reserved-number 300
 resource-item-limit user reserved-number 300
 resource-item-limit user-group reserved-number 30
#
vsys name vsysa
 assign interface GigabitEthernet 1/0/2
 assign resource-class r1
#
vsys name vsysb
 assign interface GigabitEthernet 1/0/3
 assign resource-class r1
#
 ip route-static 10.3.1.0 255.255.255.0 vpn-instance vsysa
 ip route-static 10.3.2.0 255.255.255.0 vpn-instance vsysb
#
ospf 100
 import-route static
 area 0.0.0.0
  network 192.168.0.8 0.0.0.3
#
security-policy
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  action permit
#
nat address-group addressgroup1
 mode pat
 route enable
 section 0 1.1.1.1 1.1.1.1
#
nat-policy
  rule name policy_nat
    source-zone trust
    destination-zone untrust
    source-address 10.3.1.0 24
    source-address 10.3.2.0 24
    action source-nat address-group addressgroup1

虚拟系统vsysa配置脚本

FW_A

FW_B


#
switch vsys vsysa
#
interface GigabitEthernet 1/0/2
 ip binding vpn-instance vsysa
 ip address 10.3.1.2 255.255.255.0
 vrrp vrid 1 virtual-ip 10.3.1.1 active
 link-group public 1
#
interface Virtual-if1
 ip address 172.16.1.1 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/2
#
firewall zone untrust
 set priority 5
 add interface Virtual-if1
#
 ip route-static 0.0.0.0 0.0.0.0 public
#
security-policy
 rule name vsysa_to_vsysb
  source-zone trust
  destination-zone untrust
  source-address 10.3.1.0 24
  destination-address 10.3.2.0 24
  action deny
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.1.0 24
  action permit

#
switch vsys vsysa
#
interface GigabitEthernet 1/0/2
 ip binding vpn-instance vsysa
 ip address 10.3.1.3 255.255.255.0
 vrrp vrid 1 virtual-ip 10.3.1.1 standby
 link-group public 1
#
interface Virtual-if1
 ip address 172.16.1.2 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/2
#
firewall zone untrust
 set priority 5
 add interface Virtual-if1
#
 ip route-static 0.0.0.0 0.0.0.0 public
#
security-policy
 rule name vsysa_to_vsysb
  source-zone trust
  destination-zone untrust
  source-address 10.3.1.0 24
  destination-address 10.3.2.0 24
  action deny
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.1.0 24
  action permit

虚拟系统vsysb配置脚本

FW_A

FW_B


#
switch vsys vsysb
#
interface GigabitEthernet 1/0/3
 ip binding vpn-instance vsysb
 ip address 10.3.2.2 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.2.1 standby
 link-group public 1
#
interface Virtual-if2
 ip address 172.16.2.1 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/3
#
firewall zone untrust
 set priority 5
 add interface Virtual-if2
#
 ip route-static 0.0.0.0 0.0.0.0 public
#
security-policy
 rule name vsysb_to_vsysa
  source-zone trust
  destination-zone untrust
  source-address 10.3.2.0 24
  destination-address 10.3.1.0 24
  action deny
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.2.0 24
  action permit

#
switch vsys vsysb
#
interface GigabitEthernet 1/0/3
 ip binding vpn-instance vsysb
 ip address 10.3.2.3 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.2.1 active
 link-group public 1
#
interface Virtual-if2
 ip address 172.16.2.2 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/3
#
firewall zone untrust
 set priority 5
 add interface Virtual-if2
#
 ip route-static 0.0.0.0 0.0.0.0 public
#
security-policy
 rule name vsysb_to_vsysa
  source-zone trust
  destination-zone untrust
  source-address 10.3.2.0 24
  destination-address 10.3.1.0 24
  action deny
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.2.0 24
  action permit
版权声明：
作者：SE_YT
链接：https://www.cnesa.cn/11710.html
文章版权归作者所有，未经允许请勿转载。
上一篇 等保测评命令——SQL server
下一篇 Python命令
