RSR20-X ospf建立后路由不加表
一、故障现象描述
RSR20-X 和对端建立ospf后、ospf路由不加表
场景拓扑
二、故障排查分析
-

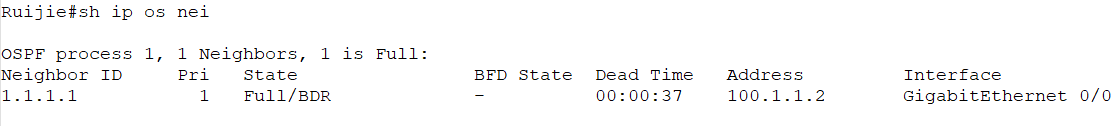

查看ospf邻居建立正常
-
通过show ip route ospf查看不到ospf相关路由条目
-

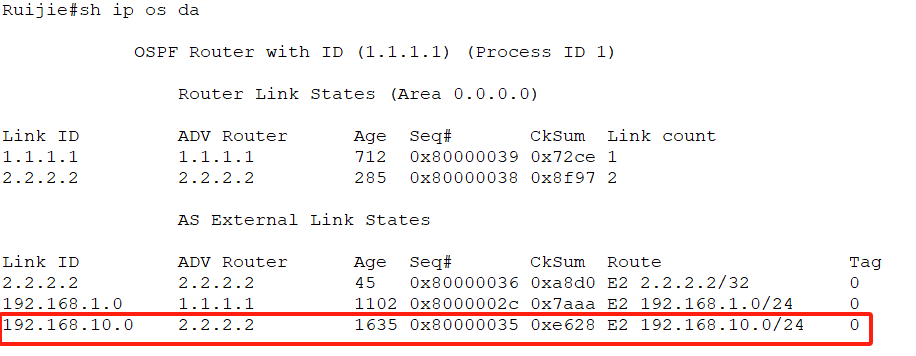

查看ospf数据库可以看到对端通告的5类LSA，但是没有2类LSA
-

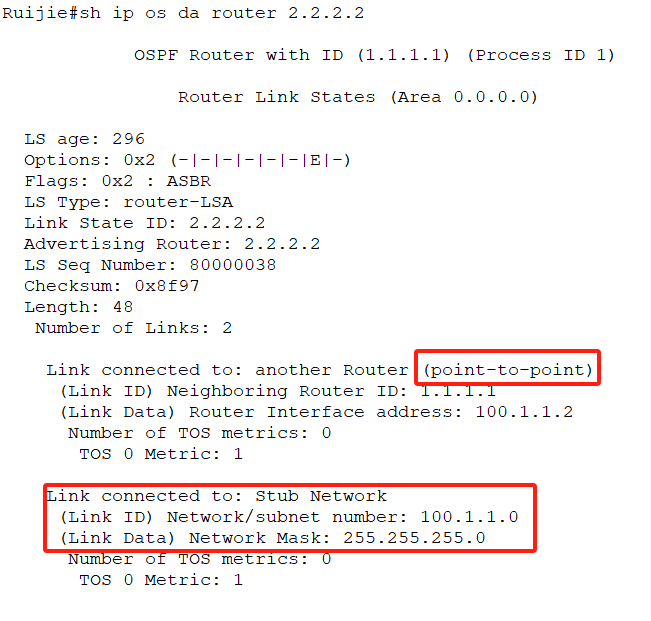

查看对端地址2.2.2.2的1类LSA可以看出对端通告的是P2P的网络类型
-
因本端接口默认OSPF类型是广播，对端配置的类型是P2P，2端OSPF网络类型不一致导致路由无法加表
三、故障根因说明
OSPF P2P网络的1类LSA和广播类型网络的1类LSA不是同一种1类LSA。在OSPF的广播类型网络中，在同一区域内，对某台路由器定位是通过1类LSA和2类LSA来进行SPF路由计算完成的，然而在P2P网络中是不存在2类LSA的，定位只通过1类LSA来完成，因此原本存在于2类LSA就写进了P2P网络中的1类LSA中，尽管两种网络类型的1类LSA不同，但是在全网范围之类，他们仍旧可以被接受在所有设备的链路状态数据库中，然而，来自于P2P网络的1类LSA子网掩码字段是不能被广播类型网络的设备所识别的，OSPF广播类型网络中，子网掩码只能通过2类LSA传递，由于P2P网络不会产生2类LSA，因此对于广播网络而言，因为缺少P2P路由器的子网掩码信息，因此无法对这台路由器进行定位，也就无法通过LSA来生成路由
四、故障解决方案
将设备互联接口ospf网络类型修改成P2P解决：
int gigabitEthernet 0/0
ip ospf network point-to-point
