交换机误配置loopback internal导致环路

涉及产品和版本

S交换机所有产品和版本

组网情况

如图5-18所示，Switch通过L2 Switch交换机下挂PC用户，PC用户希望访问内网服务器Server。

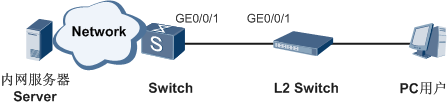

图5-18 交换机误配置loopback internal导致环路故障案例组网图

现象描述

当Switch下挂PC用户访问服务器Server时，发现丢包严重，业务中断。

原因分析

设备上存在loopback internal误配置，导致MAC漂移，通信异常。

操作步骤

删除L2 Switch上误配置的loopback internal。

1. 在Switch的VLAN视图下执行命令loop-detect eth-loop alarm-only，使能MAC-Flapping检测机制。
2. 执行命令display trapbuffer，查看告警信息，找寻是否存在MAC Flapping以及漂移的端口告警。通过告警得知Switch上接口GE0/0/1下接口存在MAC漂移，可以先排查下游设备配置。
3. 登录L2 Switch设备，执行命令display current-configuration，查询L2 Switch接口配置，发现有接口下配置了loopback internal，导致Server的MAC地址学习到Switch与L2 Switch相连的端口。

建议与总结

对于二层转发丢包，MAC漂移是较常见的一种原因。当出现此类问题时，可以查看设备是否发生了MAC漂移，并排除此故障。
