RG-S8612E DHCP 中继获取不到地址
一、故障现象

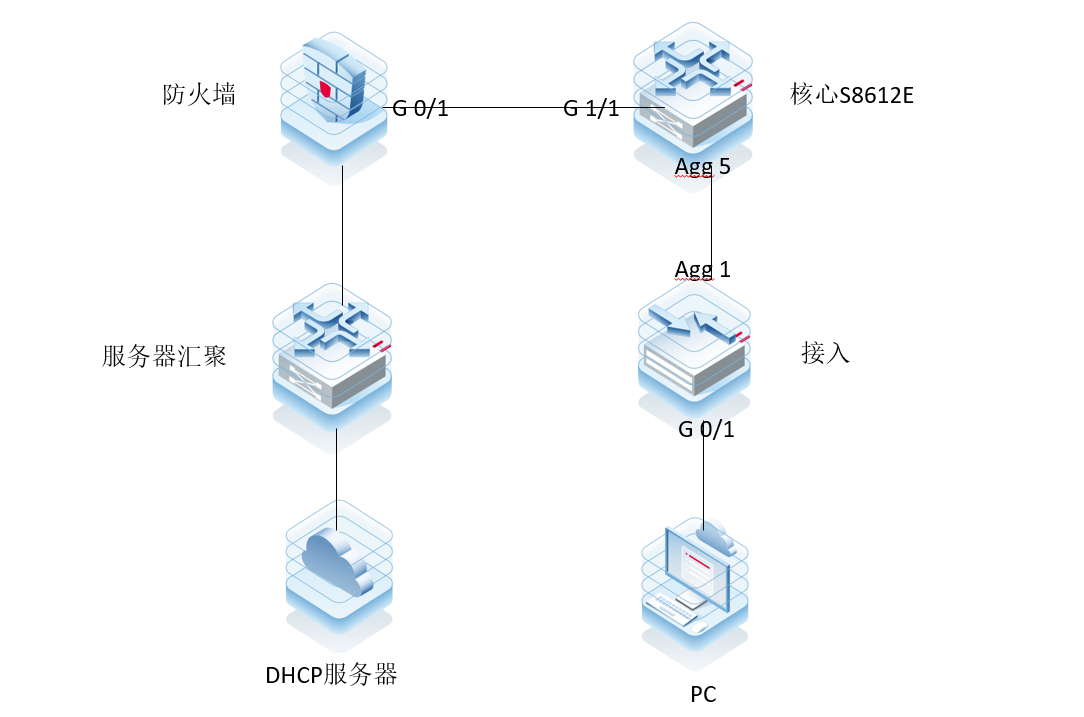

S8612E vlan888 配置dhcp relay，下联终端无法获取地址。 网络拓扑如下
二、设备型号和版本
设备型号：S8612E
软件版本：B103
三、故障排查步骤
-
测试vlan8与dhcp服务器连通性是否正常；
-
DHCP功能是否开启；
-
抓包查看dhcp交换过程；
四、故障排查过程
-
测试vlan8与dhcp服务器连通性正常；
-
了解现场拓扑环境为：终端 – 8612E –防火墙 –汇聚—DHCP服务器，其中8612E 与汇聚使用三层互联
-

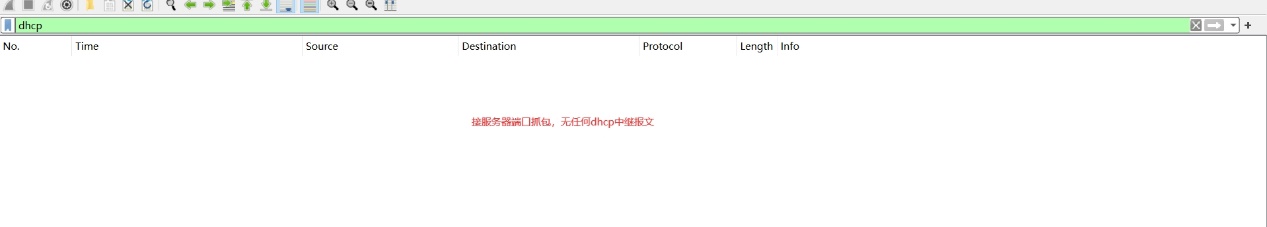

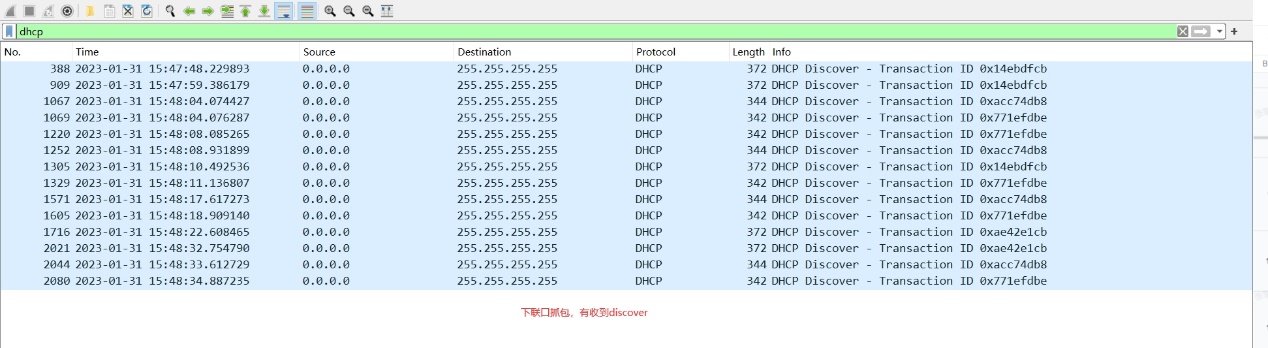

抓包查看具体报文交互，发现收到终端discover报文，但是未发出DHCP 中继报文；
-

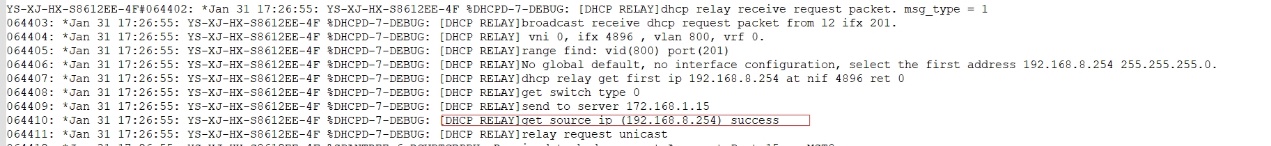

交换机开启debug ip dhcp filter mac H.H.H（故障终端mac）
debug ip dhcp relay
发现dhcp模块已将relay报文发出
-
S8612E开启pkt monitor查看引擎端通路未发现丢包；
-
测试vlan8 访问路由下一跳不可达，防火墙上将对应流量放通后正常；
故障原因总结：由于锐捷设备特殊机制，在驱动层将报文发送出来时，会检测以报文源访问下一跳是否可达，不可达则将报文丢弃。
五、解决方案
在防火墙上将vlan8 访问下一跳的限制放开；
六、故障总结
debug ip dhcp filter mac H.H.H（故障终端mac）
debug ip dhcp relay
可以查看dhcp relay的交互情况
