RG-N18010某个dhcp地址池地址无法被无线终端
一、故障现象

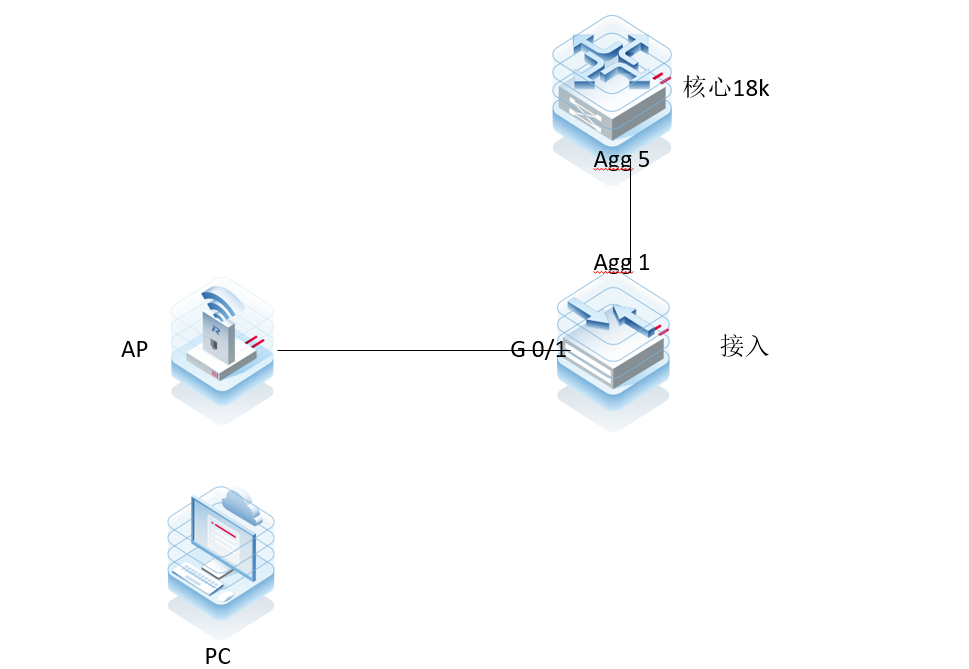

N18010下联部分无线网段获取不到地址，终端上来的sub vlan为2941，对应的supervlan为4015。 网络拓扑如下：
二、设备型号和版本
设备型号：N18010 软件版本：N18000_RGOS 11.0(4)B57, Release(07212600)
三、故障排查步骤
-
首先看下对应网段是否有配地址池，以及地址池里是否还有剩余地址；
-
看下dhcp交互过程哪个出的问题；
四、故障排查过程
-

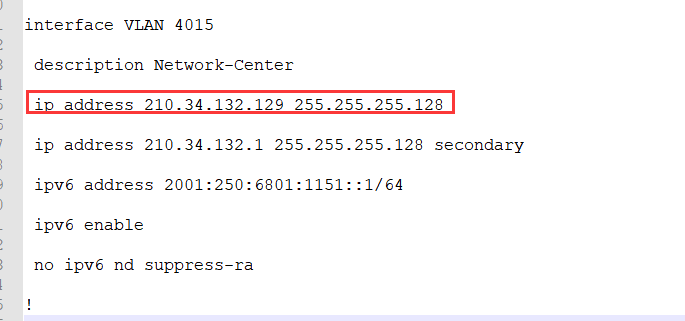

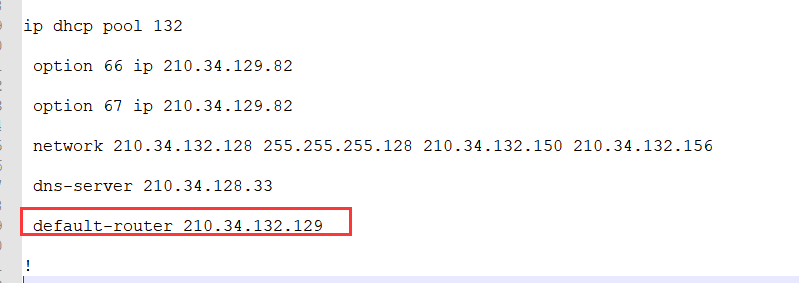

查看对应supervlan的配置，有配置一个地址池pool 132；
-

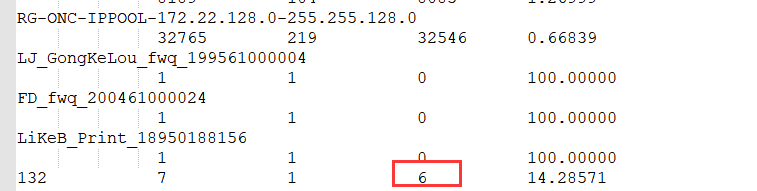

通过命令show ip dhcp pool查看对应地址池pool 132的使用率情况，使用了1个，还剩余了6个
-

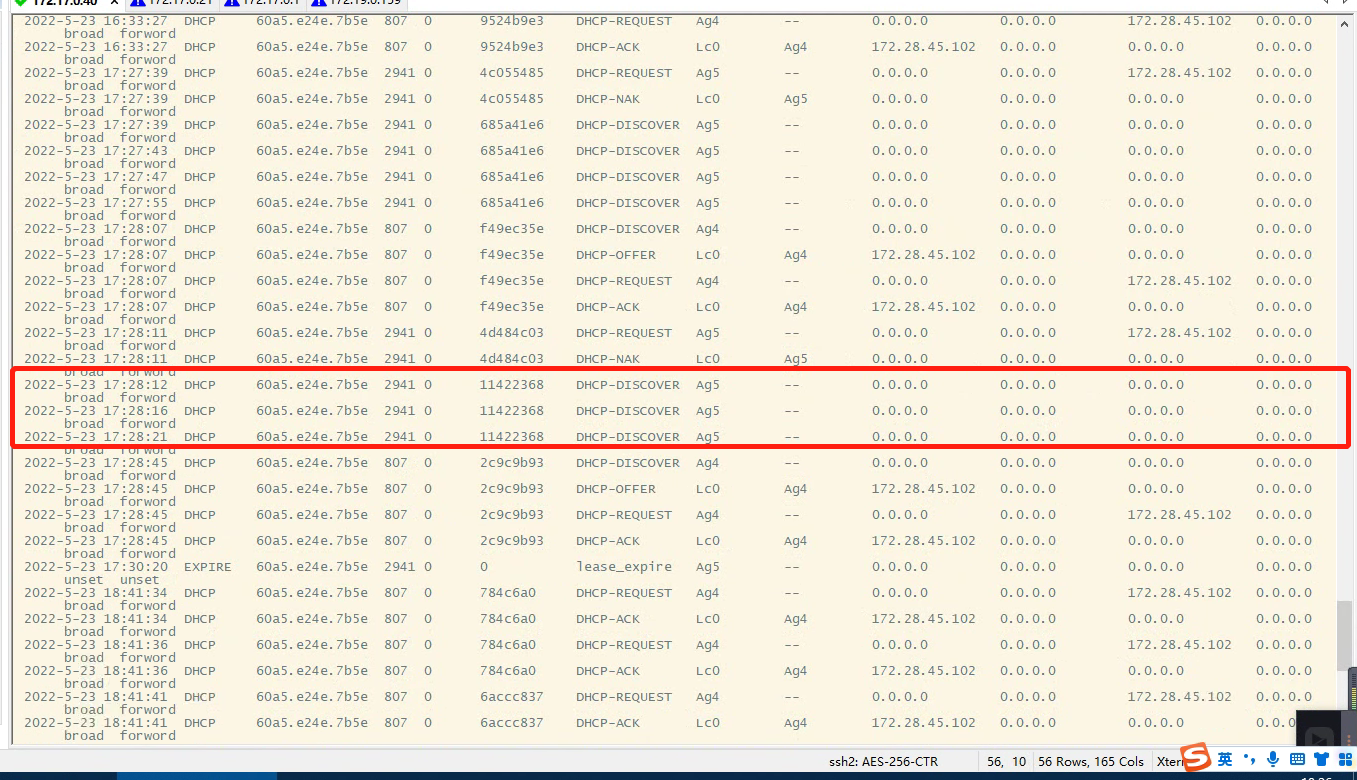

通过show snooping log xxx查看dhcp报文的交互情况，发现无线终端的discover报文从ag5口上来之后，交换机没有回复offer报文
-
查看设备配置，发现针对该无线网段有配置am规则，而对应无线终端上来没有命中该规则，导致无法获取到对应am规则里的地址，而pool 132也没有其他地址，从而导致无线终端无法获取到该网段地址
故障原因总结：通过上述分析，定位故障原因为配置问题。由于18k上针对210.34.132.0网段地址配置了AM规则，而AM规则没有覆盖到无线终端上来的ag 5，从而导致无线终端无法获取到对应网段的地址。
五、解决方案
在18k上新增一条am规则即可解决，如下 match ip 210.34.132.128 255.255.255.128 Ag5 vlan 2937-2938，2940-2941
六、故障总结
故障信息收集方式总结： show ip dhcp pool //查看dhcp地址池的使用情况 show snooping log xxx(终端mac地址) //查看dhcp报文交互情况
