RG-N18010下联部分终端获取不到地址
一、故障现象

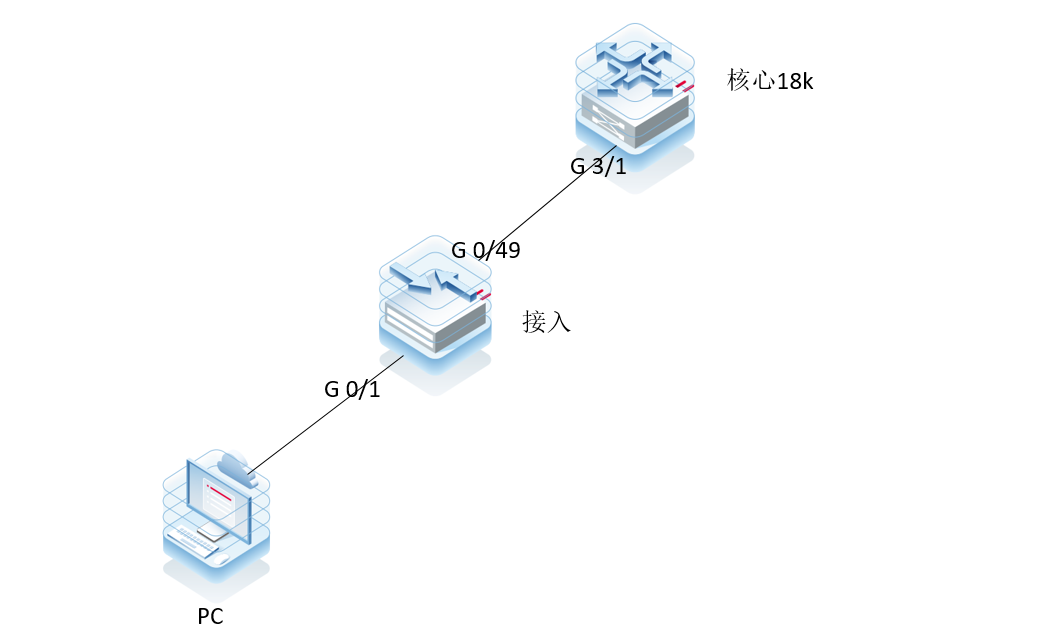

客户反馈学校新部署N18010设备，部分终端获取不到地址的问题。 网络拓扑如下：
二、设备型号和版本
设备型号：N18010
设备版本：N18000_RGOS 11.0(1)B3P4
三、故障排查思路
-
检查设备配置是否正常，检查地址池及snooping配置；
-
排查环境是否正常，是否存在环路等；
-
排查设备性能是否足够；
四、故障排查过程
-

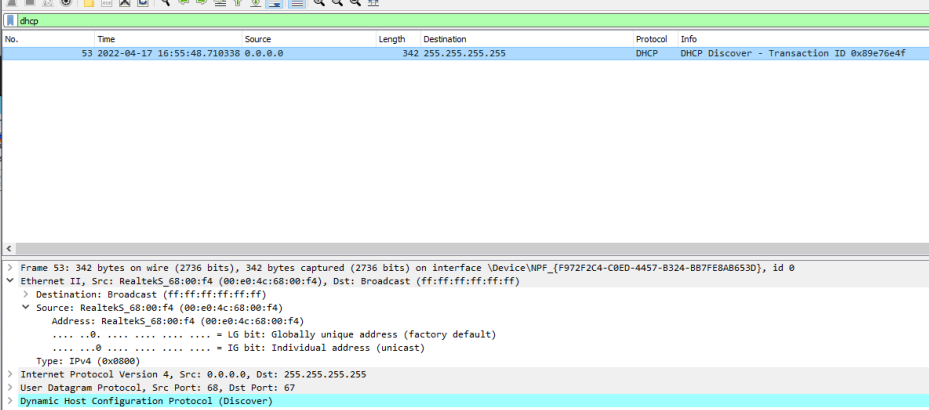

现场抓包，终端发出DHCP discover报文，而未收到Offer报文，如图所示：
-
通过show ip dhcp binding发现设备学习到的DHCP总数基本不变，保持在10240，通过show dhcpserver support命令查看设备最大支持的dhcp数量为10240。

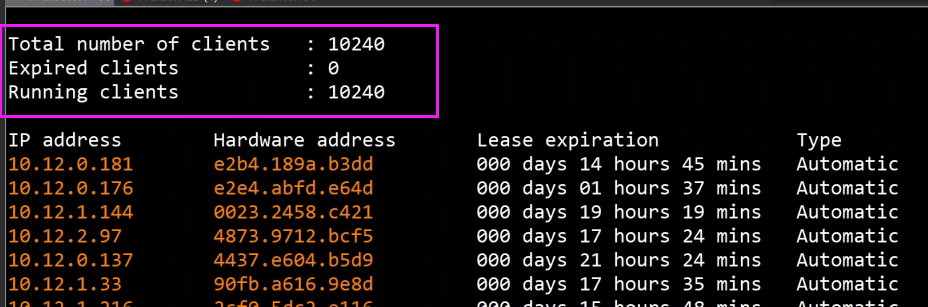

show ip dhcp binding 查看在分配的地址表：

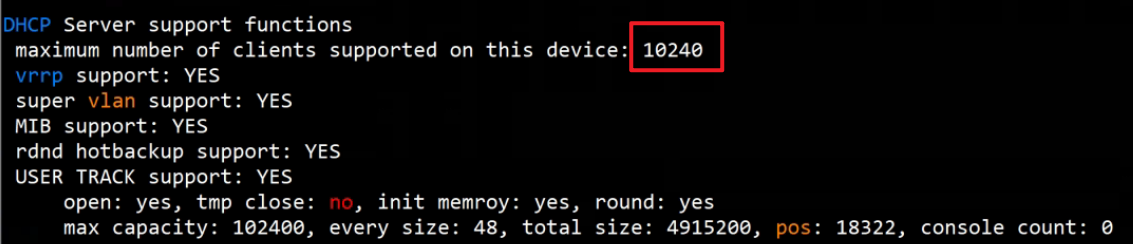

show dhcpserver support查看dhcp 软件最大支持的容量：
-

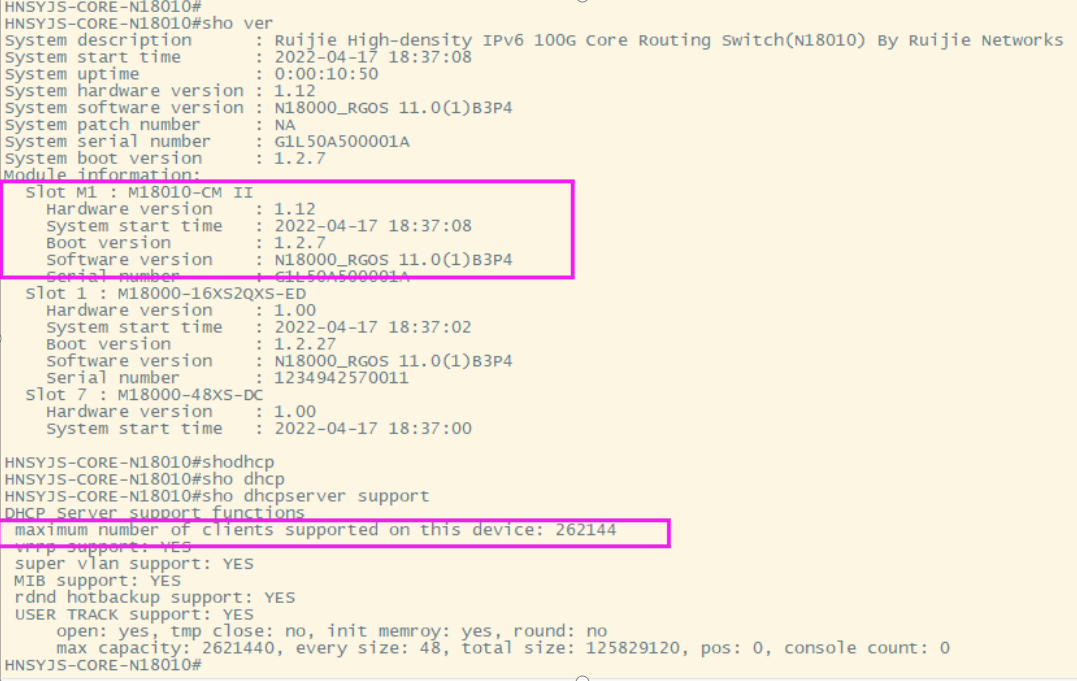

查看现场的主控是CM与本地环境CMII的容量存在差异，CMII二代引擎支持20W+
综合上述，该故障为DHCP软件表项不足导致。N18K的DHCP Server用户数的最大值与主控有关，当前为CM一代引擎，最大支持数量为10240。
五、解决方案
由于N18K性能不足，需要将无线终端DHCP地址池迁移到无线AC设备上。学校终端共17K，无线ACWS6812设备DHCP容量是308K，经评估，足够无线终端当前使用以及后期扩容。
六、故障总结
技术原理总结：
-
通过show dhcpserver support命令查看当前主控的DHCP表项容量；
-
ip dhcp server support max-client 命令修改DHCP表项容量值；
