锐捷S6120 下联终端1x认证成功无法上网
一、故障现象描述
S6120下联终端1x认证成功但是无法上网。

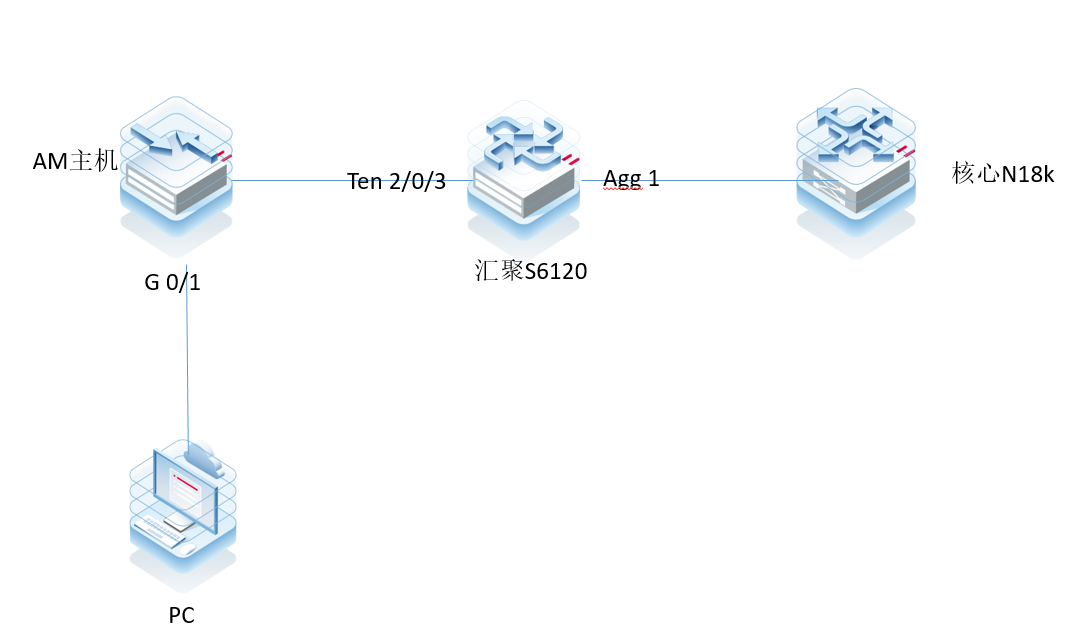

网络拓扑图：
二、故障排查分析
-

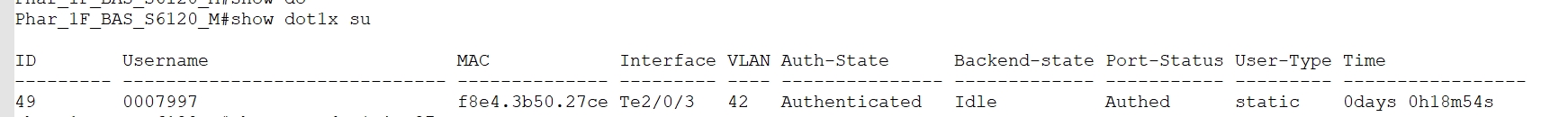

通过show dot1x su查看对应用户有认证表项；
-

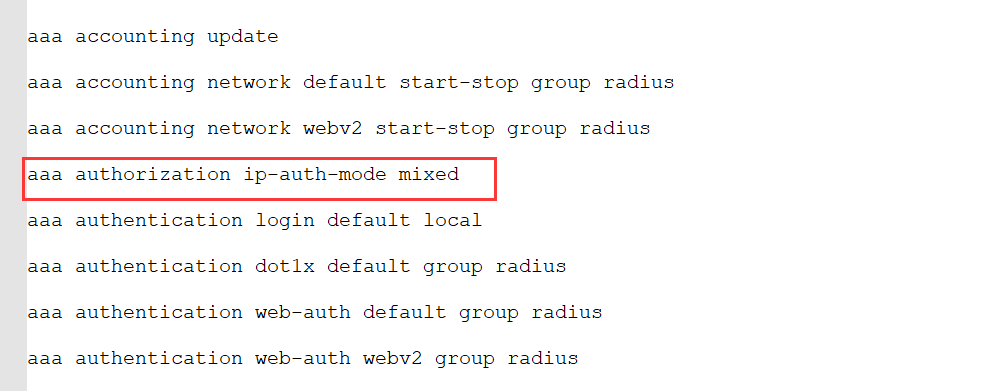

查看配置发现有配置aaa授权；
-

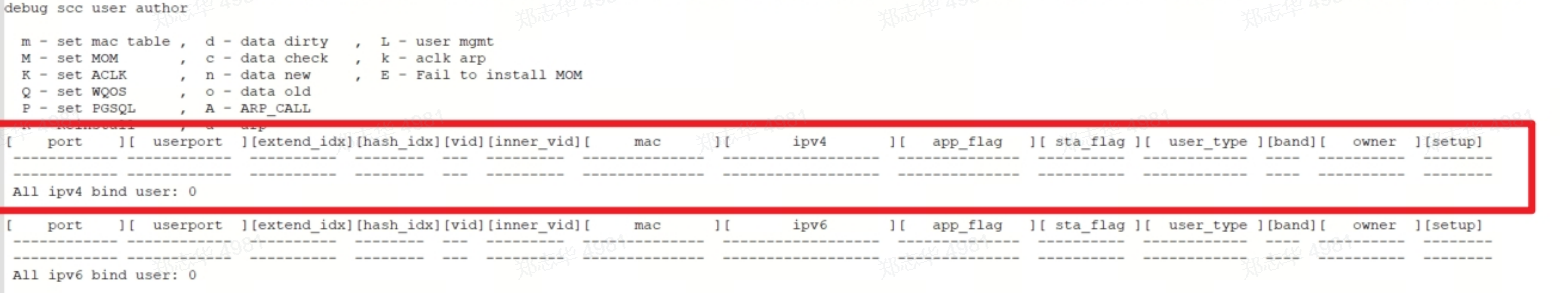

进一步通过debug scc user author查看发现没有对应用户的scc表项，判断是没有配置snooping导致没有获取到对应用户的ip信息；
-

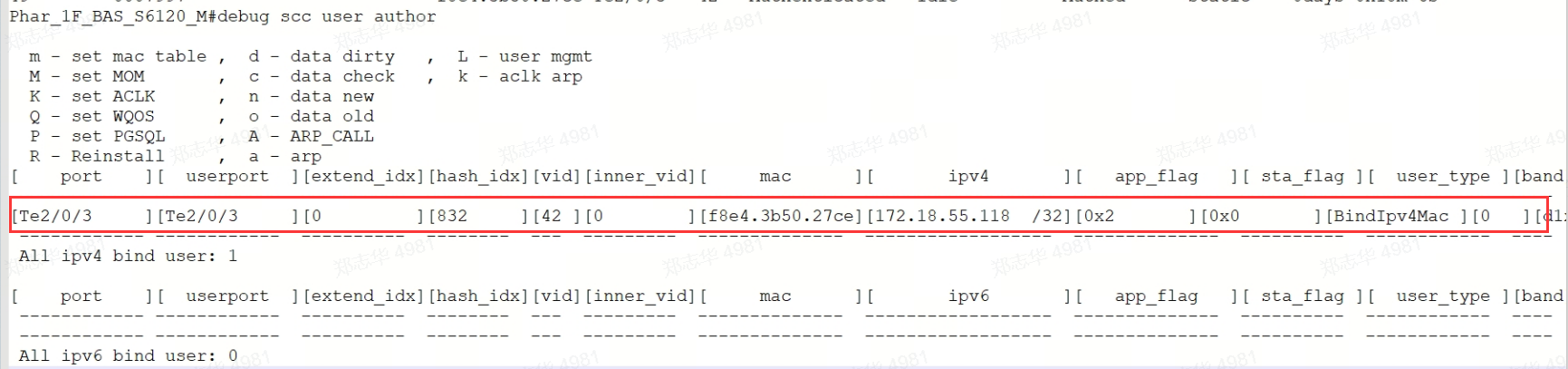

配置snooping之后通过debug scc user author之后查看有对应用户的scc表项，但是终端依旧无法上网；
-

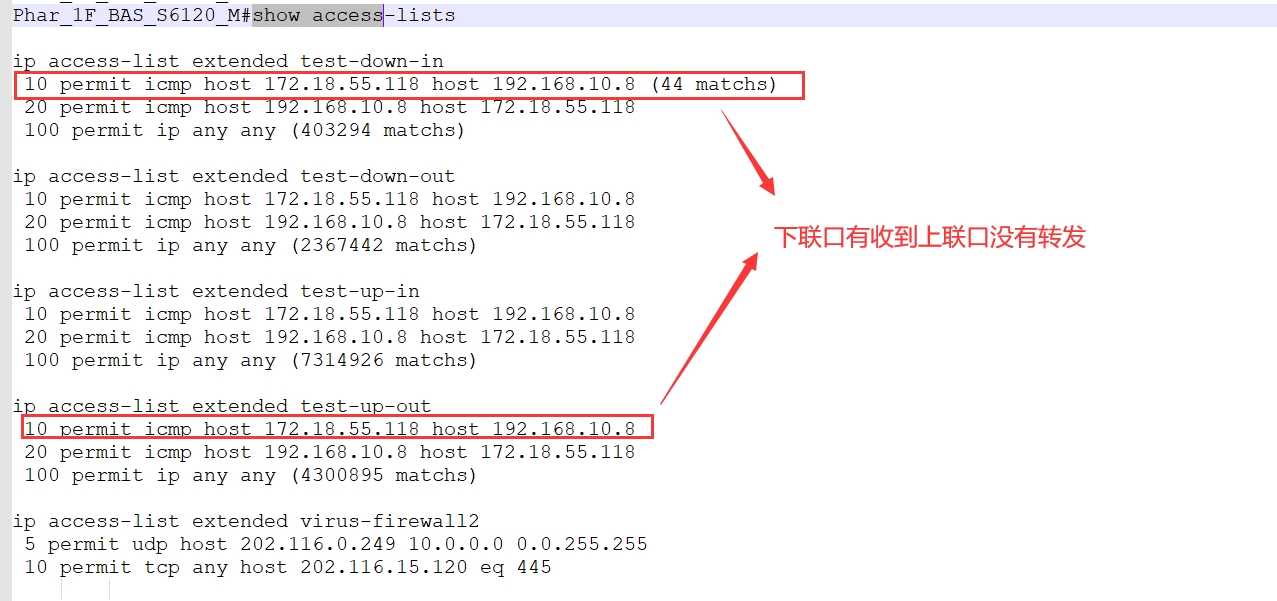

通过acl计数明确是交换机未转发对应数据；
-

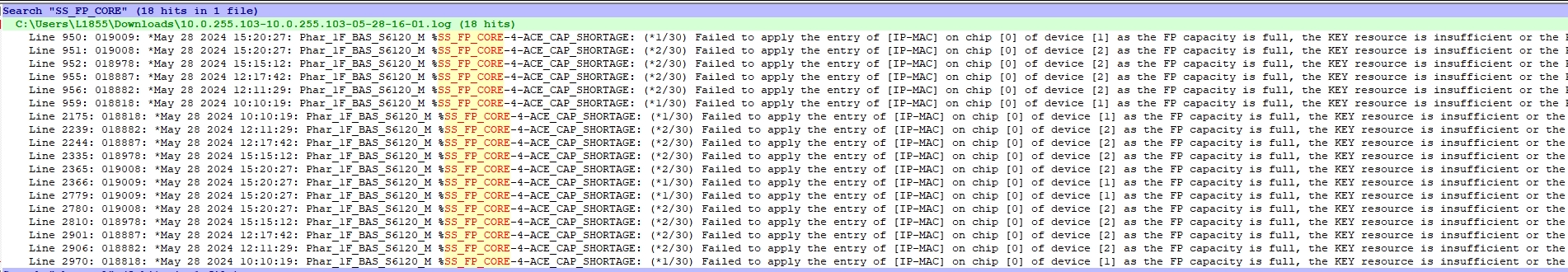

通过show log查看日志发现有FP安装失败的日志；
-

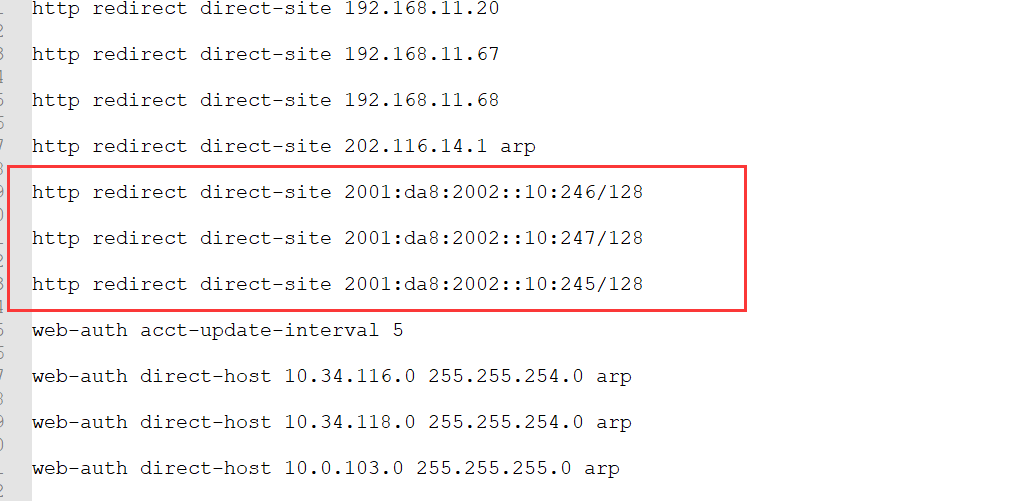

进一步分析是配置了v6的直通站点，v6的直通站点和v4的认证下发到同一分组，导致fp模板无法支持，从而导致fp安装失败，而v6的直通站点会下发到v4的认证分组里是由于当前版本不支持配置v6的直通站点，从而导致下发错误；
三、故障根因说明
由于交换机实际不支持v6的直通站点功能，但是设备上命令可以配置，导致产生异常，归为软件问题。
四、故障解决方案
设备实际不支持v6的直通站点功能，删除对应v6直通站点配置后将接口下的认证关闭重新开启即可。
五、故障总结
技术原理总结： 终端认证成功后交换机转发对应数据，如果有开启aaa授权的情况下，不仅需要有对应用户的认证表项，还需要有对应用户的scc表项。
信息收集总结： Show version Show version detail
Show run
Show log
Show dot1x su
Debug scc user author
Debug scc user mac Show acl res Show acl res detail
