RH5485光通路诊断板LINK告警处理

1. 当QPI链路发生问题时，先检查QPI合并卡是否正常。交换左右QPI卡看故障现象是否跟随卡，若跟随，则QPI卡有问题，若没有，则检查其他部件。再检查微处理器板，着重注意CPU底座是否有弯针的现象，若有弯针现象，则是CPU板问题，需要更换CPU板。
2. 尝试交换1/2和3/4号CPU的安装位置再进行测试，如果故障一样出在同一个QPI插口，则可能CPU板故障；如果交换后报错QPI插口改变，则可能是CPU问题。

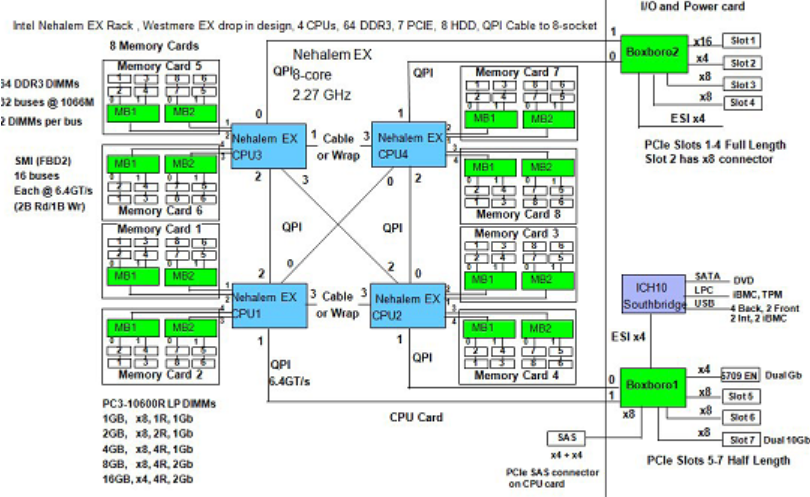

从CPU板物理结构上看CPU 1和4在一个通道，2和3在一个通道，机箱后的QPI卡分别负责1/2和3/4的数据交换。另外，QPI Link和CPU的对应关系是反过来的，即QPI Link 1/2/3/4对应CPU 4/3/2/1。

结论、解决方案及效果

定位结论：

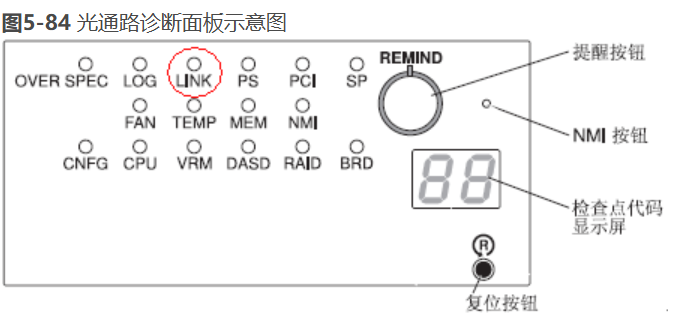

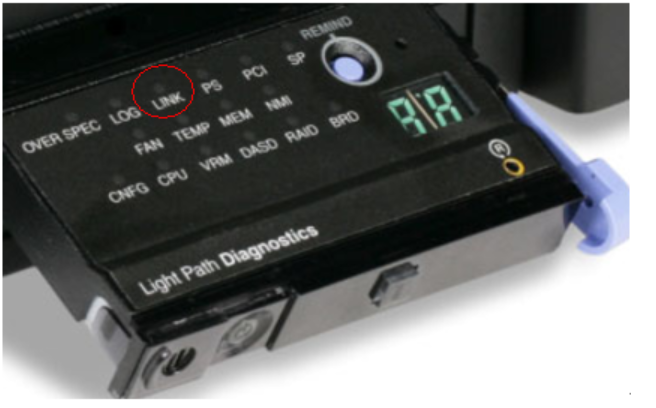

光通路诊断板上LINK告警，说明服务器QPI链路存在问题。

解决方案：

需要检查与QPI链路相关的硬件：CPU、CPU板、I/O板和QPI合并卡。通过排查，确认故障的硬件后，将故障的硬件更换即可。
