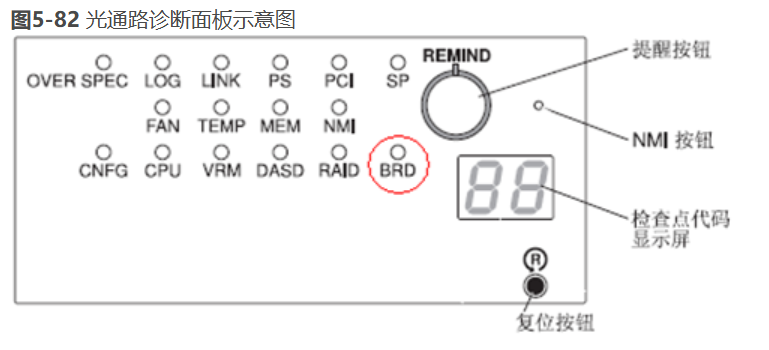

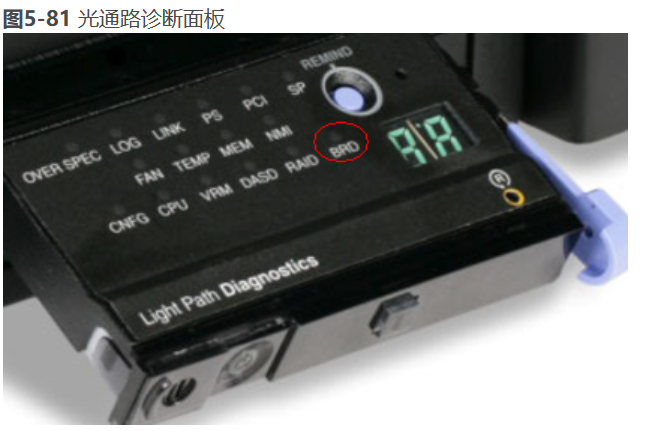

RH5485光通路诊断板BRD告警处理

关键过程、根本原因分析

关键过程：

1. 登录IMM，查看IMM Event Log，发现如有下告警日志：

   1499. E --  -- 7/24/2011:16:19:58 -- Fault in slot "No Op ROM Space" on system "SN# 99B5585"

2. 检查PCIe Slot5槽位上是否安装有PCIe设备。如果有，则将其移至其他槽位上。
3. 通过以上步骤，一般可以解决此类BRD告警问题。如果IMM仍报错，且主板集成的网卡不做PXE启动，则进到UEFI disabled网卡的ROM，具体操作如下：
   1. 选择“F1 setup > System Settings > Network > XE Configuration”。
   2. 选择板载网卡1的MAC地址。
   3. 更改“PXE Mode”，设置为“Disabled”。
   4. 选择“Save Changes”。
   5. 选择板载网卡2的MAC地址。
   6. 更改“PXE Mode”，设置为“Disabled”。
   7. 选择“Save Changes”。
4. 若BRD告警灯仍然被点亮，则需要根据其他情况，判断是I/O板还是CPU板出现故障，并将故障件更换掉。

结论、解决方案及效果

定位结论：

• 若服务器PCIe Slot5上安装有PCIe设备，且服务器配置了BR10i RAID卡，则可能导致BRD告警。
• 若服务器7个PCIe槽位上都安装了PCIe设备，则可能导致BRD告警。
• 若服务器PCIe Slot5上未安装PCIe设备，则BRD告警是由于CPU板或者I/O板故障导致。

解决方案：

• 若是PCIe Slot5上的PCIe设备导致的BRD告警，只需要将该PCIe设备从Slot5上移除至其他PCIe槽位即可。
• 若是7个PCIe槽位满配了PCIe设备，导致BRD告警，则建议将不用的PCIe设备移除。
• 若是CPU板或者I/O板故障导致的BRD告警，则需要更换相应的故障板。

经验总结、预防措施和规范建议

经验总结：遇上光通路诊断板BRD告警，先检查PCIe设备是否满配，PCIe Slot5上是否有PCIe设备，RAID卡是否为BR10i卡，再检查IMM日志中是否有“No Op ROM Space”的告警。

预防措施：安装PCIe设备时，尽量避开PCIe Slot5槽位。
