S6720 V2R11C10与VRM云服务器eth-trunk对接修改掩码故障

-

问题描述

故障前：s6720 g0/0/1-g0/0/4通过eth-trunk30\eth-trunk40与VRM云服务器对接，透传vlan100、vlan102，

网关在交换机vlanif100：172.16.100.254 255.255.255.0，Vlanif102：172.16.102.253 255.255.255.0

修改掩码：

1、修改交换机vlanif100、valnif102掩码为23位，业务运行正常

2、修改VRM云服务器vlanif100掩码根交换机同步后，业务中断

3、恢复交换机s6720及VRM云服务器vlanif100、vlanif102掩码为24位后互ping不通

告警信息

无

处理过程

1、把所有加入eth-trunk接口全部down，然后up，依然不通

2、分析交换机诊断信息，无告警，配置无异常

交换机侧：

interface Vlanif100
description fuwuqi
ip address 172.16.100.254 255.255.255.0

interface Vlanif102
ip address 172.16.102.253 255.255.255.0

interface Eth-Trunk30
description cna01
port link-type trunk
port trunk allow-pass vlan 2 to 4094
load-balance src-dst-mac

interface Eth-Trunk40
description cna02
port link-type trunk
port trunk allow-pass vlan 2 to 4094
load-balance src-dst-mac

interface GigabitEthernet0/0/1
eth-trunk 30

interface GigabitEthernet0/0/2
eth-trunk 30

interface GigabitEthernet0/0/3
eth-trunk 40

interface GigabitEthernet0/0/4
eth-trunk 40

服务器侧：

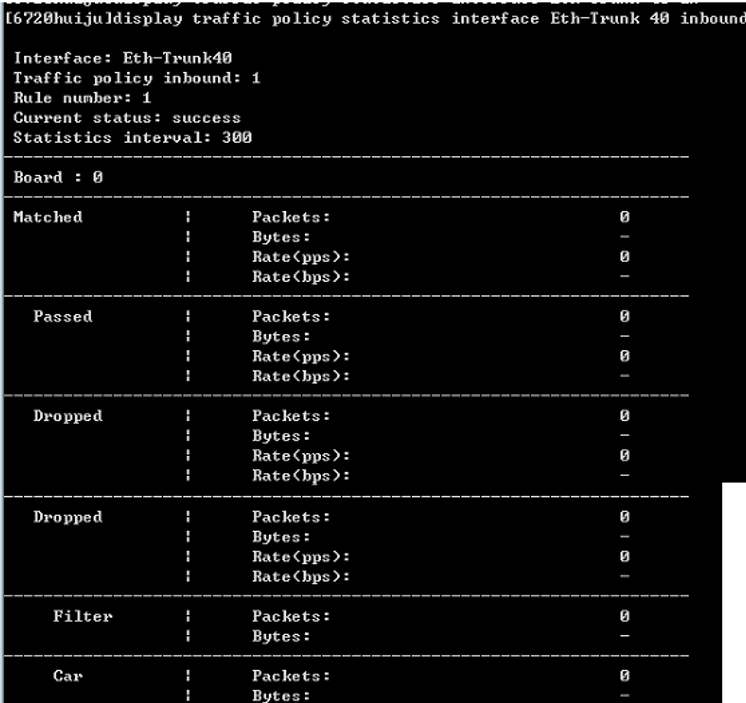

3、做流量统计，入方向没有流量

4、专家远程接入查看交换机侧无异常

5、云平台工程师远程接入观察，最后发现云平台缺省vlan变成了vlan0，不透传vlan，导致云平台与交换机不通

6、再次修改掩码测试，发现云服务器只要修改vlanif掩码，云平台透传vlan就自动回到缺省值vlan0

根因

修改vlanif掩码，VRM云平台透传vlan回到缺省值vlan0，导致vlan无法透传

解决方案

手动修改VRM云平台透传vlan为vlan100、vlan102，问题解决

建议与总结

无

免责声明：本案例仅供参考不提供专业意见。
