EMC VNX 更换硬盘过程

本文档介绍如何更换 EMC®VNX5300 包含 15 个驱动器的磁盘处理器存储模块 (DPE)
或磁盘阵列存储模块 (DAE) 中的磁盘。
➢ 任务摘要：
1、下载并安装 USM
2、运行验证存储系统向导
3、运行磁盘更换向导
4、完工
➢ USM 介绍：
EMC® Unisphere™ Service Manager (USM) 是一种基于 Java 的桌面应用程序，可以帮
助您更新、安装和维护存储系统硬件和软件，以及为您的服务提供商提供联系信息和存储系
统信息。您可以使用 USM 中的应用工具执行硬件安装任务，如添加新的磁盘驱动器或磁盘
阵列存储模块，或者安装 I/O 模块和/或 SFP。USM 可用于执行硬件维护任务，如更换出现
故障的磁盘驱动器或验证存储系统是否工作正常。此外，还可以使用 USM 更新存储系统软
件。
➢ 运行验证存储系统向导
运行 USM

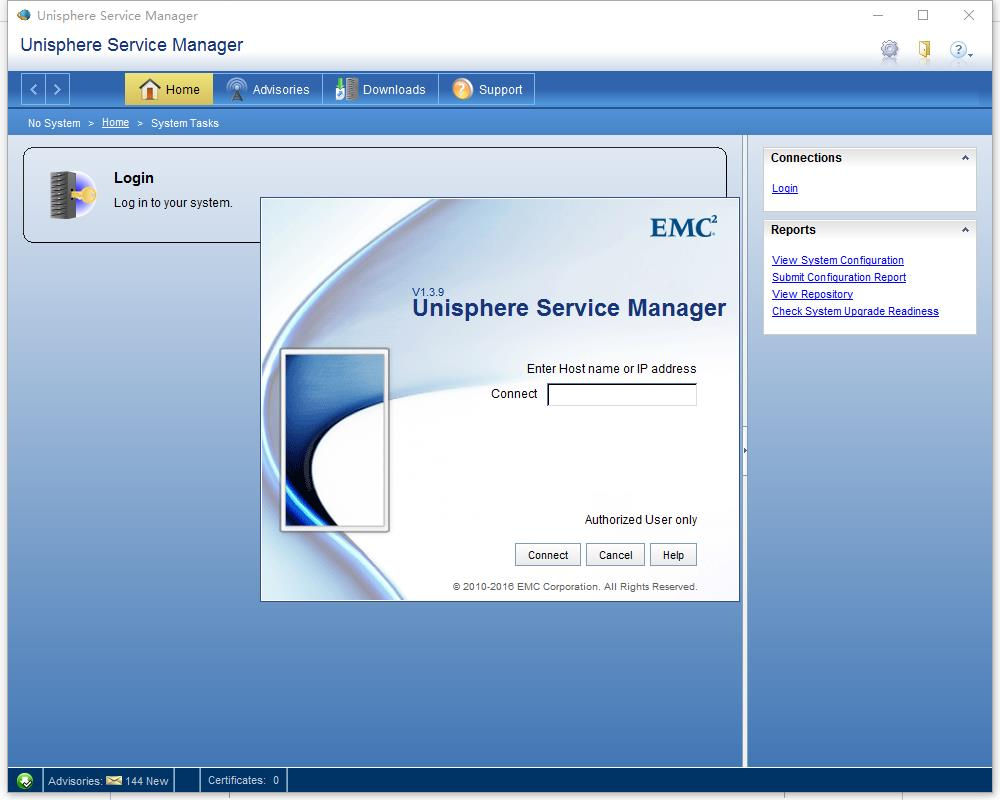

输入存储管理地址

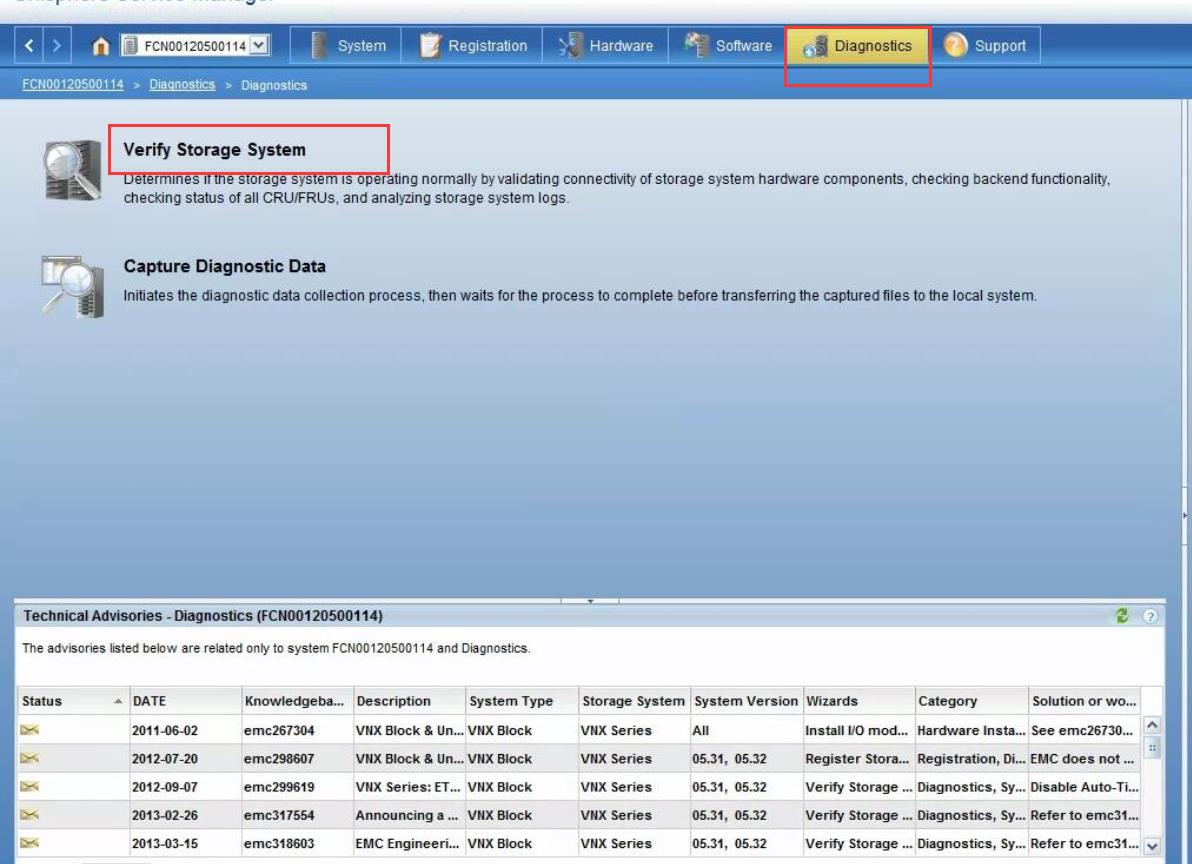

选择诊断—验证存储系统

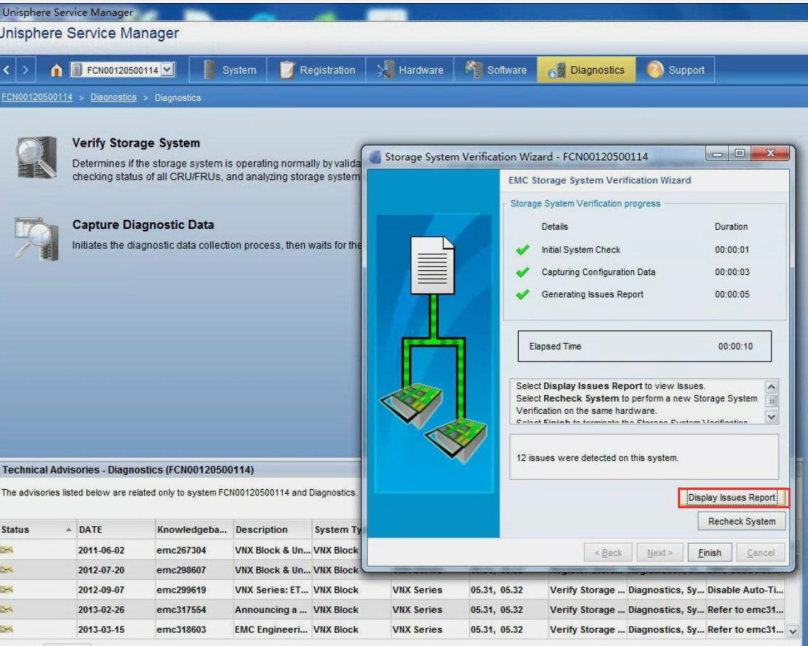

选择显示报告

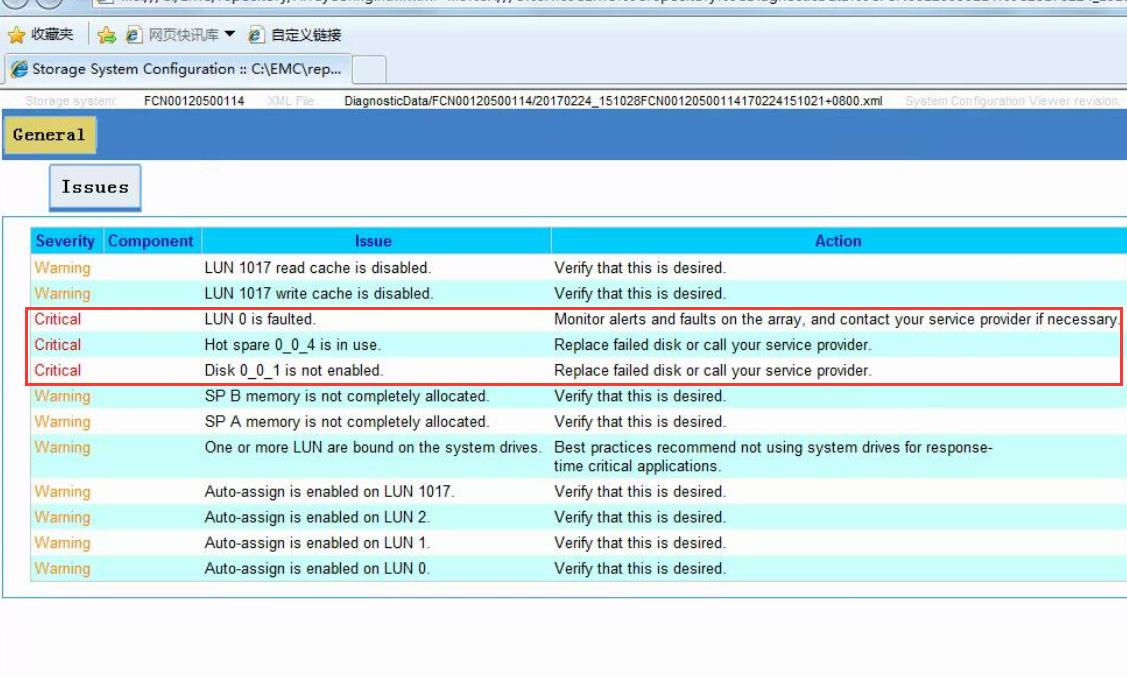

可以看出 hot spare 已经顶替了故障盘

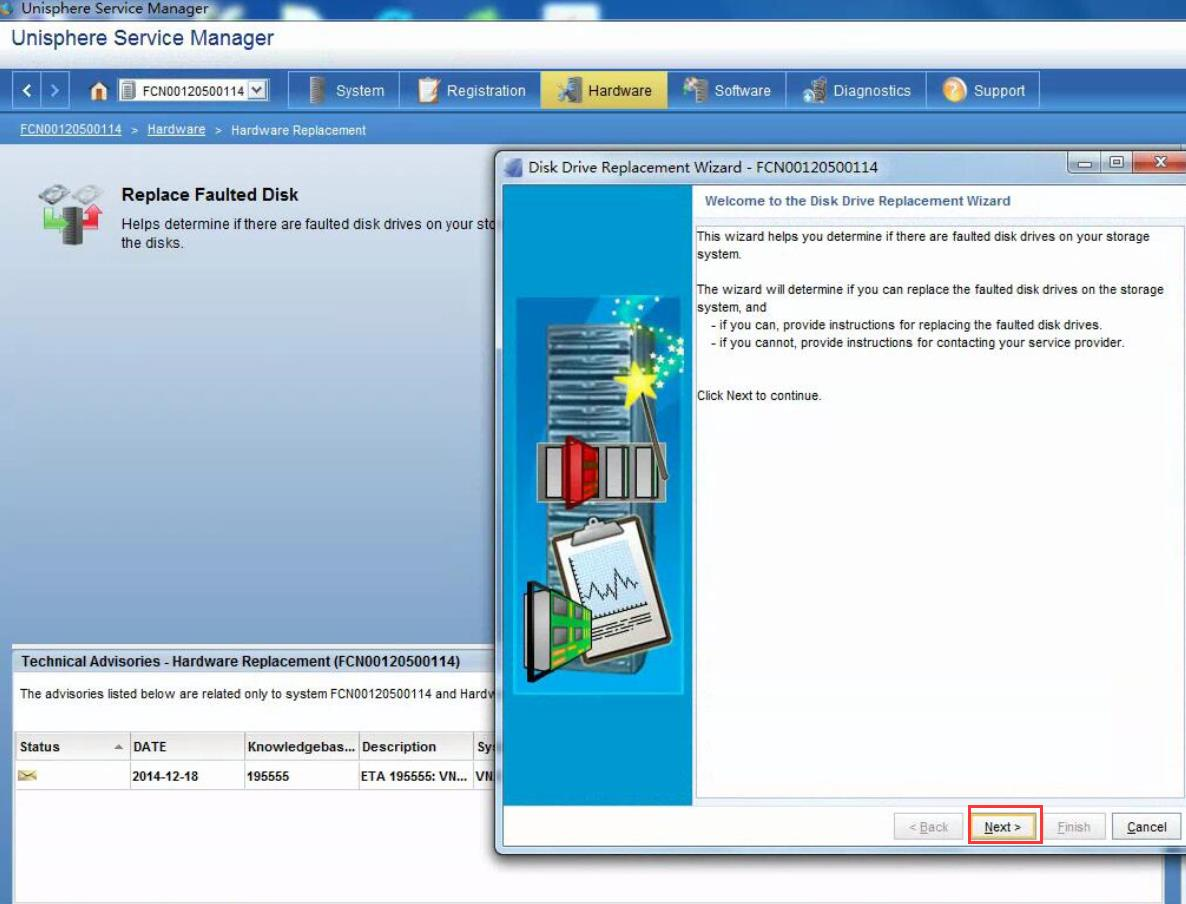

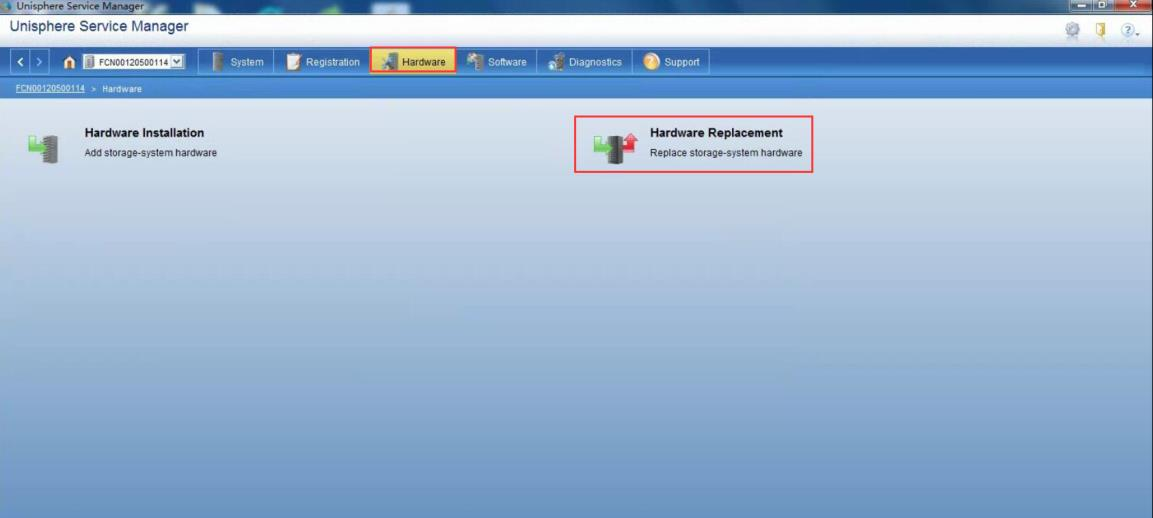

运行硬件替换向导

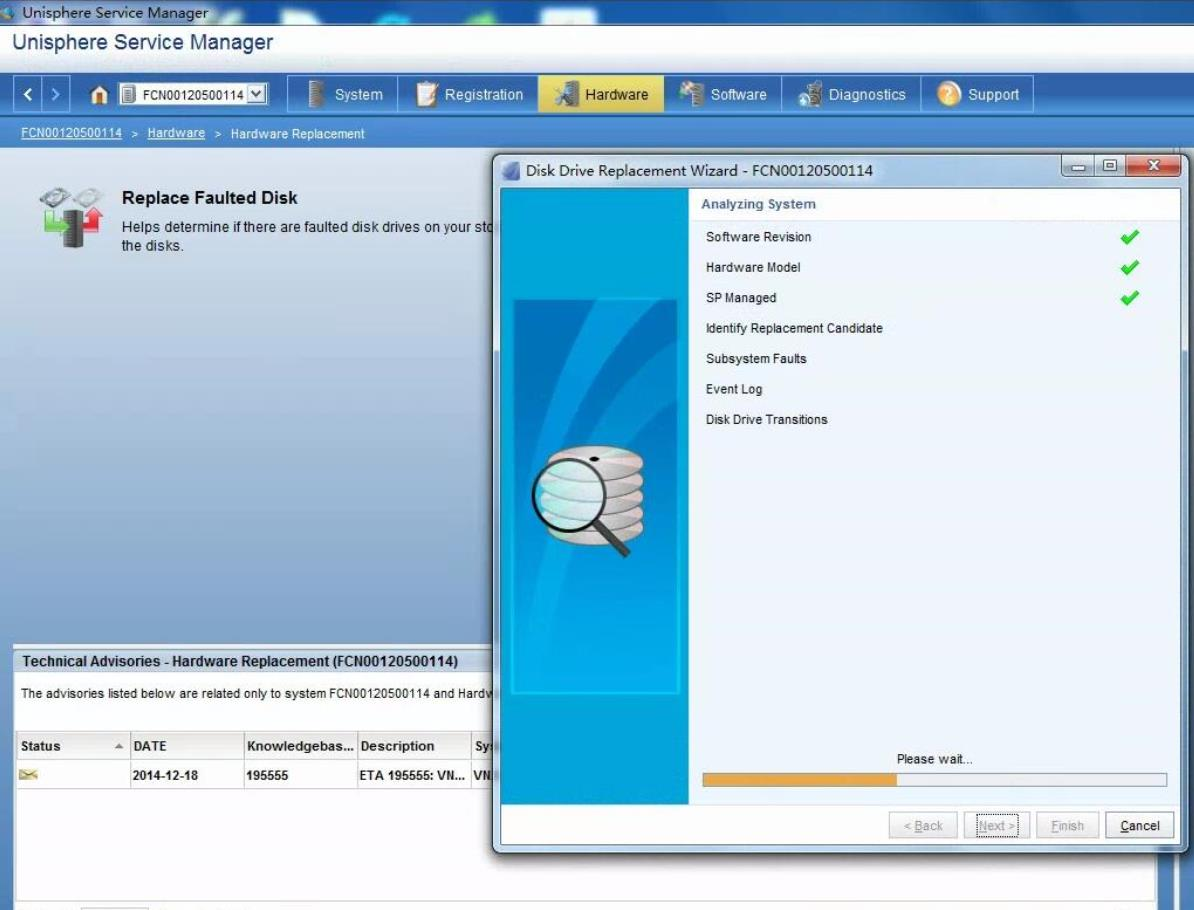

选择下一步

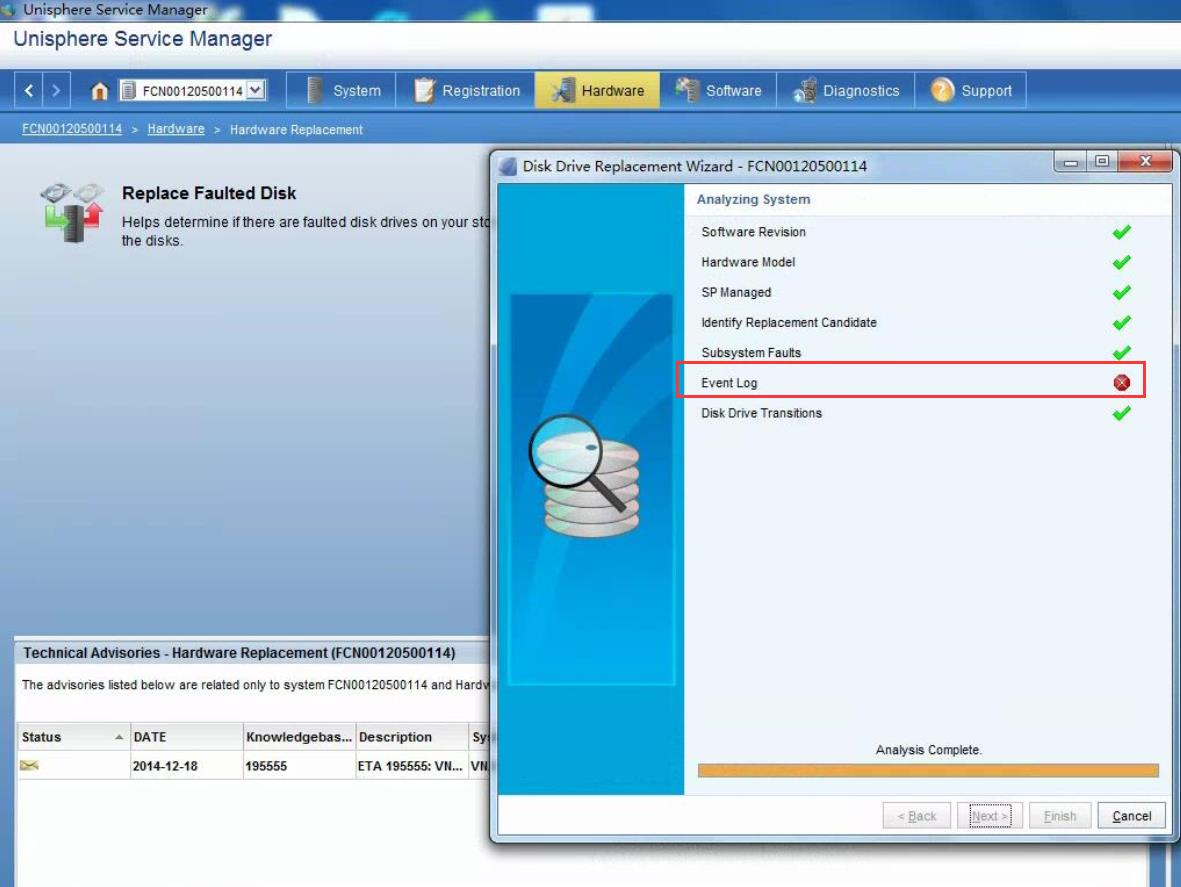

分析完成，EVENT LOG 为红色。出现此错误是因为两个控制器其中一个没有连通。更换硬
盘是需要 SPA、SPB 同时能够管理。

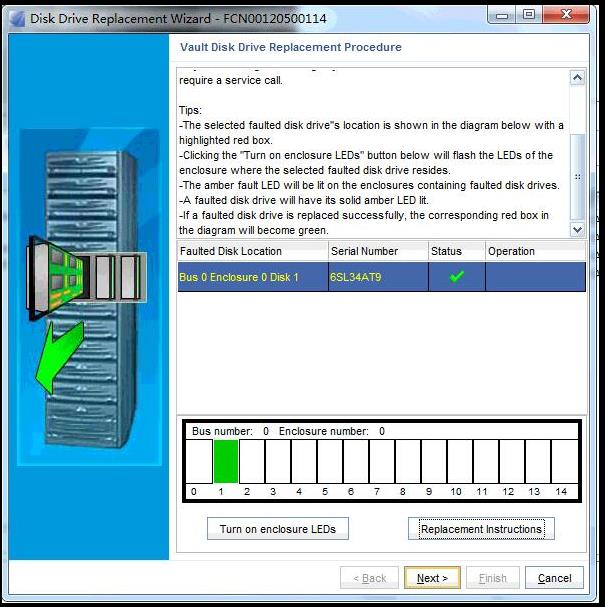

此时拔出故障盘，插入新硬盘，注意检查新硬盘的兼容性

点击下一步完成
