锐捷无法弹出portal认证界面排查SOP

一、故障现象

二、组网拓扑

三、可能原因

1. PC未获取IP地址，导致无法正常发起http报文;
2. PC获取到DNS服务器地址异常，导致无法正确解析域名，无法正常发起http报文;
3. 18K上重定向配置、portal key 、source interface和eportal上设置不一致;
4. 接口开启了WEB认证防私设功能，用户使用静态配置的IP地址，导致无法重定向，Web防私设命令：web-auth dhcp-check 或者web-auth dhcp-check vlan xxx;
5. 18k为B3P3版本，静态IP地址配置在静态无感知认证地址范围 ，web认证页面不弹出也不跳转；
6. 环境问题导致http报文未到达18K上，中途丢包，导致18K无法重定向;
7. PC和portal服务器通路异常，导致报文无法正常交互，比如路由不可达，安全设备过滤portal报文等;
8. eportal服务器异常，导致没有回应报文;
9. 报文正常到达NAS，但是NAS未处理。常见的就是网络中存在大量WEB攻击报文上送交换机控制面，控制器资源占满，引发其他协议报文无法正常处理。极简X版本可以通过NFPP中的web-auth防护功能规避;
10. NAS设备软件问题报文未送到WEB进程，导致18K无法重定向;
11. 如果是第三方服务器（如城市热点），看一下重定向url是否符合服务器要求，不符合也会导致web认证界面无法弹出;
12. TLS版本问题，我司web重定向使用的TLS版本为1.0或1.1，微软在win 11更新升级后就禁用了TLS 1.0和1.1，从而导致我司重定向交换时被终端浏览器直接拒绝。【web认证需要终端设备与交换机进行重定向交互，当用户使用浏览器访问交换机https页面时需要使用tls（安全传输层协议，用于在两个通信应用程序之间提供保密性和数据完整性），因为当前tls版本太低被终端浏览器直接拒绝，造成Portal认证页面无法弹出，进一步导致成web认证无法正常完成。】;

四、故障排查步骤：

步骤一：检查PC获取地址以及跳转情况

1. 打开浏览器分别输入http://www.ruijie.com.cn 和 http://1.1.1.1（该IP必须为一个内网中不存在的IP地址），观察URL有没有跳转变化。

步骤二：检查18K和eportal服务器相关配置是否正确

1. 通过show web-auth tem明确对应认证/记账模板是否有调用错，URL是否配置错误，portal服务器状态是否为enable；
2. 明确一下对应portal源端口是哪个，使用对应源端口IP PING portal服务器是否正常可达，同时核实一下portal key是否配置正确；
3. 明确一下对应终端地址是否为DHCP获取地址，若是静态配置地址，检查一下设备是否有配置WEB认证防私设功能。相关命令：web-auth dhcp-check 或者web-auth dhcp-check vlan xxx；（web防私设要跟dhcp snooping表项联动，如果查找不到snooping表，web认证重定向不出来）
4. 检查是否关闭了http的重定向，即是否配置了no http redirect port 80
5. 检查eportal上对应配置是否和18K上一致，如下：

6. show version 检查18K版本是否为B3P3版本，如果是检查是否开启静态地址无感知认证； 静态 ip 若在 dot1x mac-auth-bypass static-ip-segment 配置的ip段范围 ，web认证页面不弹出也不跳转。 ；
7. 检查是否存在无感知认证表项，show dot1x su | in xxx（终端mac地址），存在无感知表项不会弹认证；
8. 核实终端是否存在迁移情况，若存在需要检查是否配置认证迁移；

步骤三：核实是否命中已知的HTTPS重定向异常问题

步骤四：检查环境是否存在异常，参考环路排查SOP

步骤五：检查终端和18K重定向报文交互情况

1. 终端发起和地址1.2.3.4的TCP连接建立请求；
2. NAS截获终端请求并伪装目的IP（1.2.3.4）与终端进行TCP三次握手连接；
3. 终端发起访问网页的HTTP的get请求报文；
4. NAS给终端回复一个重定向报文，重定向地址为portal服务器的URL地址；

1. 环境中有大量的异常报文，导致设备未正常处理对应TCP请求，可以通过show cpu-pr type web-auth/show cpu-pr type web-auths核实是否有对应报文的CPP丢包。

2. 用户认证报文过多，导致设备web认证模块处理不过来，Wbamain是web认证处理进程，可通过show processes cpu | in wba查看对应进程CPU占用是否正常

3. 查看WEB认证对应的TCP端口是否正常开启，通过show tcp connect查看，一般4389/7165是web认证的端口。

4. 交换机发送rst报文导致三次握手没建立，查看18K全局或者对应接口下是否有配置acl，acl里是否有deny终端ip地址tcp报文的ace条目；

步骤六：收集信息，联系4008111000分析

五、故障信息收集

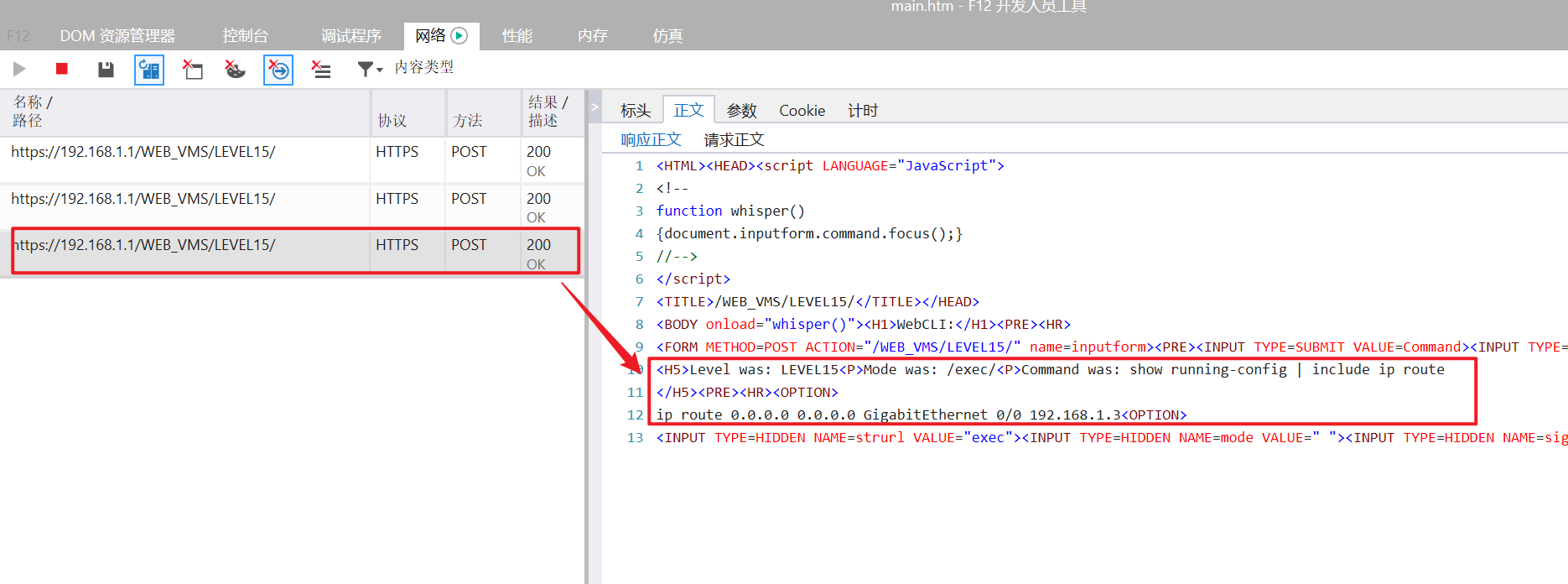

1. 复现过程收集以下信息：

2. 复现后收集：
