CLI举例：配置双机热备与BFD联动

2026年 5月 14日 网络安全 SE_YT

以主备备份方式的双机热备为例，介绍BFD与双机热备联动。

组网需求

FW作为安全设备被部署在业务节点上。其中上下行设备均是路由器，FW_A、FW_B以主备备份方式工作。

组网图如图1所示，具体描述如下：

  • 两台FW和路由器之间运行动态路由OSPF协议，由路由器根据路由计算结果，将业务流量发送到主用FW上。
  • FW通过BFD与双机热备联动功能监控网络的出接口。当FW_A所在链路的网络出接口故障时，FW_B切换成主用设备，业务流量通过FW_B转发。

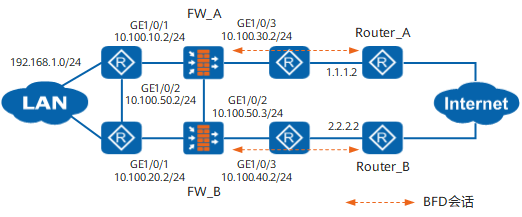

图1 BFD与双机热备联动举例组网图
CLI举例：配置双机热备与BFD联动

操作步骤

  1. 在FW_A上完成双机热备配置。

    # 配置GigabitEthernet 1/0/1的IP地址。

    <FW_A> system-view
[FW_A] interface GigabitEthernet 1/0/1
[FW_A-GigabitEthernet1/0/1] ip address 10.100.10.2 24
[FW_A-GigabitEthernet1/0/1] quit

    # 配置GigabitEthernet 1/0/1加入Trust区域。

    [FW_A] firewall zone trust
[FW_A-zone-trust] add interface GigabitEthernet 1/0/1
[FW_A-zone-trust] quit

    # 配置GigabitEthernet 1/0/3的IP地址。

    [FW_A] interface GigabitEthernet 1/0/3
[FW_A-GigabitEthernet1/0/3] ip address 10.100.30.2 24
[FW_A-GigabitEthernet1/0/3] quit

    # 配置GigabitEthernet 1/0/3加入Untrust区域。

    [FW_A] firewall zone untrust
[FW_A-zone-untrust] add interface GigabitEthernet 1/0/3
[FW_A-zone-untrust] quit

    # 配置GigabitEthernet 1/0/2的IP地址。

    [FW_A] interface GigabitEthernet 1/0/2
[FW_A-GigabitEthernet1/0/2] ip address 10.100.50.2 24
[FW_A-GigabitEthernet1/0/2] quit

    # 配置GigabitEthernet 1/0/2加入DMZ区域。

    [FW_A] firewall zone dmz
[FW_A-zone-dmz] add interface GigabitEthernet 1/0/2
[FW_A-zone-dmz] quit

    # 在FW_A上配置运行OSPF动态路由协议。

    [FW_A] ospf 101
[FW_A-ospf-101] area 0
[FW_A-ospf-101-area-0.0.0.0] network 10.100.10.0 0.0.0.255
[FW_A-ospf-101-area-0.0.0.0] network 10.100.30.0 0.0.0.255
[FW_A-ospf-101-area-0.0.0.0] quit
[FW_A-ospf-101] quit

    # 配置根据HRP状态调整OSPF的相关COST值的功能。

    [FW] hrp adjust ospf-cost enable

    # 配置VGMP组监控业务接口状态。

    [FW_A] hrp track interface GigabitEthernet 1/0/1
[FW_A] hrp track interface GigabitEthernet 1/0/3

    # 配置HRP备份通道。

    [FW_A] hrp interface GigabitEthernet 1/0/2 remote 10.100.50.3

    # 启动HRP。

    [FW_A] hrp enable



  2. 在FW_B上完成双机热备配置。

    FW_B和FW_A的配置基本相同，不同之处在于：

    • FW_B各接口的IP地址与FW_A各接口的IP地址不相同，且FW_B和FW_A对应的业务接口的IP地址不能在同一网段。
    • 在FW_B上配置运行OSPF动态路由协议时，应该发布与FW_B的业务接口直接相连的网段的路由。
    • 在FW_B上执行命令hrp standby-device，指定FW_B为备用设备。



  3. 在路由器上配置IP地址和OSPF功能，保证路由可达，具体配置命令请参考路由器的相关文档。
  4. 配置安全策略。

    在FW_A上配置的安全策略会自动备份到FW_B上。

    # 在FW_A上配置安全策略，使192.168.1.0/24网段用户可以访问Untrust区域。

    HRP_M[FW_A] security-policy
HRP_M[FW_A-policy-security] rule name policy1
HRP_M[FW_A-policy-security-rule-policy1] source-zone trust
HRP_M[FW_A-policy-security-rule-policy1] destination-zone untrust
HRP_M[FW_A-policy-security-rule-policy1] source-address 192.168.1.0 24
HRP_M[FW_A-policy-security-rule-policy1] action permit
HRP_M[FW_A-policy-security-rule-policy1] quit

    # 在FW_A上配置local和GE1/0/3接口所在安全区域的安全策略，允许BFD报文通过。

    HRP_M[FW_A-policy-security] rule name bfd1
HRP_M[FW_A-policy-security-rule-bfd1] source-zone local
HRP_M[FW_A-policy-security-rule-bfd1] destination-zone untrust
HRP_M[FW_A-policy-security-rule-bfd1] source-address 10.100.30.2 32
HRP_M[FW_A-policy-security-rule-bfd1] source-address 10.100.40.2 32
HRP_M[FW_A-policy-security-rule-bfd1] destination-address 1.1.1.2 32
HRP_M[FW_A-policy-security-rule-bfd1] destination-address 2.2.2.2 32
HRP_M[FW_A-policy-security-rule-bfd1] action permit
HRP_M[FW_A-policy-security-rule-bfd1] quit
HRP_M[FW_A-policy-security] rule name bfd2
HRP_M[FW_A-policy-security-rule-bfd2] source-zone untrust
HRP_M[FW_A-policy-security-rule-bfd2] destination-zone local
HRP_M[FW_A-policy-security-rule-bfd2] source-address 1.1.1.2 32
HRP_M[FW_A-policy-security-rule-bfd2] source-address 2.2.2.2 32
HRP_M[FW_A-policy-security-rule-bfd2] destination-address 10.100.30.2 32
HRP_M[FW_A-policy-security-rule-bfd2] destination-address 10.100.40.2 32
HRP_M[FW_A-policy-security-rule-bfd2] action permit
HRP_M[FW_A-policy-security-rule-bfd2] quit



  5. 在FW_A与Router_A上创建BFD会话。

    # 在FW_A上配置BFD会话1，对端IP地址为1.1.1.2，本地标识符为10，远端标识符为20。

    HRP_M[FW_A] bfd
HRP_M[FW_A-bfd] quit
HRP_M[FW_A] bfd 1 bind peer-ip 1.1.1.2
HRP_M[FW_A-bfd-session-1] discriminator local 10
HRP_M[FW_A-bfd-session-1] discriminator remote 20
HRP_M[FW_A-bfd-session-1] commit
HRP_M[FW_A-bfd-session-1] quit

    # 在Router_A上配置BFD会话1，对端IP地址为10.100.30.2，本地标识符为20，远端标识符为10。

    <Router_A> system-view
[Router_A] bfd
[Router_A-bfd] quit
[Router_A] bfd 1 bind peer-ip 10.100.30.2
[Router_A-bfd-session-1] discriminator local 20
[Router_A-bfd-session-1] discriminator remote 10
[Router_A-bfd-session-1] commit
[Router_A-bfd-session-1] quit



  6. 在FW_A上配置BFD与双机热备联动。
    HRP_M[FW_A] hrp track bfd-session 10



  7. 在FW_B与Router_B上创建BFD会话。

    # 在FW_B上配置BFD会话1，对端IP地址为2.2.2.2，本地标识符为10，远端标识符为20。

    HRP_S[FW_B] bfd
HRP_S[FW_B-bfd] quit
HRP_S[FW_B] bfd 1 bind peer-ip 2.2.2.2
HRP_S[FW_B-bfd-session-1] discriminator local 10
HRP_S[FW_B-bfd-session-1] discriminator remote 20
HRP_S[FW_B-bfd-session-1] commit
HRP_S[FW_B-bfd-session-1] quit

    # 在Router_B上配置BFD会话1，对端IP地址为10.100.40.2，本地标识符为20，远端标识符为10。

    <Router_B> system-view
[Router_B] bfd
[Router_B-bfd] quit
[Router_B] bfd 1 bind peer-ip 10.100.40.2
[Router_B-bfd-session-1] discriminator local 20
[Router_B-bfd-session-1] discriminator remote 10
[Router_B-bfd-session-1] commit
[Router_B-bfd-session-1] quit



  8. 在FW_B上配置BFD与双机热备联动。
    HRP_S[FW_B] hrp track bfd-session 10



配置脚本

FW_A

FW_B


#
sysname FW_A
#
bfd
#
 hrp enable
 hrp interface GigabitEthernet 1/0/2 remote 10.100.50.3
 hrp track interface GigabitEthernet 1/0/1
 hrp track interface GigabitEthernet 1/0/3
 hrp track bfd-session 10
#
interface GigabitEthernet 1/0/1
 ip address 10.100.10.2 255.255.255.0
#
interface GigabitEthernet 1/0/2
 ip address 10.100.50.2 255.255.255.0
#
interface GigabitEthernet 1/0/3
 ip address 10.100.30.2 255.255.255.0
#
firewall zone trust
 add interface GigabitEthernet 1/0/1
#
firewall zone dmz
 add interface GigabitEthernet 1/0/2
#
firewall zone untrust
 add interface GigabitEthernet 1/0/3
#
bfd 1 bind peer-ip 1.1.1.2
 discriminator local 10
 discriminator remote 20
 commit
#
ospf 101
 area 0.0.0.0
  network 10.100.10.0 0.0.0.255
  network 10.100.30.0 0.0.0.255
#
security-policy
  rule name policy1
    source-zone trust
    destination-zone untrust
    source-address 192.168.1.0 24
    action permit
  rule name bfd1
   source-zone local
   destination-zone untrust
   source-address 10.100.30.2 32
   source-address 10.100.40.2 32
   destination-address 1.1.1.2 32
   destination-address 2.2.2.2 32
   action permit
  rule name bfd2
   source-zone untrust
   destination-zone local
   source-address 1.1.1.2 32
   source-address 2.2.2.2 32
   destination-address 10.100.30.2 32
   destination-address 10.100.40.2 32
   action permit
#
return

#
sysname FW_B
#
bfd
#
 hrp enable
 hrp standby-device
 hrp interface GigabitEthernet 1/0/2 remote 10.100.50.2
 hrp track interface GigabitEthernet 1/0/1
 hrp track interface GigabitEthernet 1/0/3
 hrp track bfd-session 10
#
interface GigabitEthernet 1/0/1
 ip address 10.100.20.2 255.255.255.0
#
interface GigabitEthernet 1/0/2
 ip address 10.100.50.3 255.255.255.0
#
interface GigabitEthernet 1/0/3
 ip address 10.100.40.2 255.255.255.0
#
firewall zone trust
 add interface GigabitEthernet 1/0/1
#
firewall zone dmz
 add interface GigabitEthernet 1/0/2
#
firewall zone untrust
 add interface GigabitEthernet 1/0/3
#
bfd 1 bind peer-ip 2.2.2.2
 discriminator local 10
 discriminator remote 20
 commit
#
ospf 101
 area 0.0.0.0
  network 10.100.20.0 0.0.0.255
  network 10.100.40.0 0.0.0.255
#
security-policy
  rule name ha
    source-zone trust
    destination-zone untrust
    source-address 192.168.1.0 24
    action permit
  rule name bfd1
   source-zone local
   destination-zone untrust
   source-address 10.100.30.2 32
   source-address 10.100.40.2 32
   destination-address 1.1.1.2 32
   destination-address 2.2.2.2 32
   action permit
  rule name bfd2
   source-zone untrust
   destination-zone local
   source-address 1.1.1.2 32
   source-address 2.2.2.2 32
   destination-address 10.100.30.2 32
   destination-address 10.100.40.2 32
   action permit
#
return
