华为防火墙-CLI举例：配置双机热备与IP-Link联动

2026年 5月 13日 网络安全 SE_YT

以主备备份方式的双机热备为例，介绍双机热备与IP-Link联动。

组网需求

FW作为安全设备被部署在业务节点上。其中上下行设备均是路由器，FW_A、FW_B以主备备份方式工作。

组网图如图1所示，具体描述如下：

  • 两台FW和路由器之间运行动态路由OSPF协议，由路由器根据路由计算结果，将业务流量发送到主用FW上。
  • 将FW的上下行业务端口加入同一Link-group管理组，在链路故障时能够加快路由收敛速度。
  • FW通过双机热备与IP-Link联动功能监控网络的出接口。当FW_A所在链路的网络出接口故障时，FW_B切换成主用设备，业务流量通过FW_B转发。

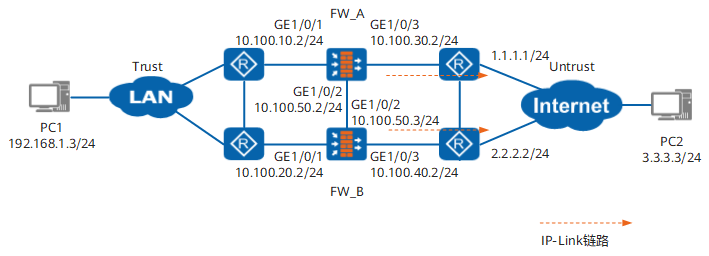

图1 双机热备与IP-Link联动举例组网图
华为防火墙-CLI举例：配置双机热备与IP-Link联动

操作步骤

  1. 在FW_A上完成以下基本配置。

    # 配置GigabitEthernet 1/0/1的IP地址。

    <FW_A> system-view
[FW_A] interface GigabitEthernet 1/0/1
[FW_A-GigabitEthernet1/0/1] ip address 10.100.10.2 24
[FW_A-GigabitEthernet1/0/1] quit

    # 配置GigabitEthernet 1/0/1加入Trust区域。

    [FW_A] firewall zone trust
[FW_A-zone-trust] add interface GigabitEthernet 1/0/1
[FW_A-zone-trust] quit

    # 配置GigabitEthernet 1/0/3的IP地址。

    [FW_A] interface GigabitEthernet 1/0/3
[FW_A-GigabitEthernet1/0/3] ip address 10.100.30.2 24
[FW_A-GigabitEthernet1/0/3] quit

    # 配置GigabitEthernet 1/0/3加入Untrust区域。

    [FW_A] firewall zone untrust
[FW_A-zone-untrust] add interface GigabitEthernet 1/0/3
[FW_A-zone-untrust] quit

    # 配置GigabitEthernet 1/0/1和GigabitEthernet 1/0/3加入同一Link-group管理组。

    [FW_A] interface GigabitEthernet 1/0/1
[FW_A-GigabitEthernet1/0/1] link-group 1
[FW_A-GigabitEthernet1/0/1] quit
[FW_A] interface GigabitEthernet 1/0/3
[FW_A-GigabitEthernet1/0/3] link-group 1
[FW_A-GigabitEthernet1/0/3] quit

    # 配置GigabitEthernet 1/0/2的IP地址。

    [FW_A] interface GigabitEthernet 1/0/2
[FW_A-GigabitEthernet1/0/2] ip address 10.100.50.2 24
[FW_A-GigabitEthernet1/0/2] quit

    # 配置GigabitEthernet 1/0/2加入DMZ区域。

    [FW_A] firewall zone dmz
[FW_A-zone-dmz] add interface GigabitEthernet 1/0/2
[FW_A-zone-dmz] quit

    # 在FW_A上配置运行OSPF动态路由协议。

    [FW_A] ospf 101
[FW_A-ospf-101] area 0
[FW_A-ospf-101-area-0.0.0.0] network 10.100.10.0 0.0.0.255
[FW_A-ospf-101-area-0.0.0.0] network 10.100.30.0 0.0.0.255
[FW_A-ospf-101-area-0.0.0.0] quit
[FW_A-ospf-101] quit

    # 配置根据HRP状态调整OSPF的相关COST值的功能。

    华为防火墙-CLI举例：配置双机热备与IP-Link联动

    FW部署于OSPF网络中做双机热备份时，必须配置该命令。

    [FW] hrp adjust ospf-cost enable

    # 配置VGMP组监控业务接口。

    [FW_A] hrp track interface GigabitEthernet 1/0/1
[FW_A] hrp track interface GigabitEthernet 1/0/3

    # 配置IP-Link，监控网络出接口。

    [FW_A] ip-link check enable
[FW_A] ip-link name test
[FW_A-iplink-test] destination 1.1.1.1 interface GigabitEthernet 1/0/3
[FW_A-iplink-test] quit

    # 配置双机热备与IP-Link联动，由VGMP管理组监控IP-Link。当网络出接口故障时，IP-Link状态变为Down，VGMP管理组优先级降低2。

    [FW_A] hrp track ip-link test

    # 配置HRP备份通道。

    [FW_A] hrp interface GigabitEthernet 1/0/2 remote 10.100.50.3

    # 启动HRP。

    [FW_A] hrp enable



  2. 在FW_B上完成双机热备配置。

    FW_B和FW_A的配置基本相同，不同之处在于：

    • FW_B各接口的IP地址与FW_A各接口的IP地址不相同，且FW_B和FW_A对应的业务接口的IP地址不能在同一网段。
    • 在FW_B上配置运行OSPF动态路由协议时，应该发布与FW_B的业务接口直接相连的网段的路由。
    • 需要在FW_B上执行命令hrp standby-device，指定FW_B为备用设备。



  3. 在FW_B上配置双机热备与IP-Link联动。
    [FW_B] ip-link check enable
[FW_B] ip-link name test
[FW_B-iplink-test] destination 2.2.2.2 interface GigabitEthernet 1/0/3
[FW_B-iplink-test] quit
[FW_B] hrp track ip-link test



  4. 在FW_A上启动配置命令的自动备份、并配置安全策略。
    华为防火墙-CLI举例：配置双机热备与IP-Link联动

    当FW_A和FW_B都启动HRP功能完成后，在FW_A上开启配置命令的自动备份，这样在FW_A上配置的安全策略都将自动备份到FW_B。

    # 启动配置命令的自动备份功能。

    HRP_M[FW_A] hrp auto-sync config

    # 配置安全策略，使192.168.1.0/24网段用户可以访问Untrust区域。

    HRP_M[FW_A] security-policy
HRP_M[FW_A-policy-security] rule name ha
HRP_M[FW_A-policy-security-rule-ha] source-zone trust
HRP_M[FW_A-policy-security-rule-ha] destination-zone untrust
HRP_M[FW_A-policy-security-rule-ha] source-address 192.168.1.0 24
HRP_M[FW_A-policy-security-rule-ha] action permit
    # 配置安全策略，允许FW发送IP-Link探测报文。

    华为防火墙-CLI举例：配置双机热备与IP-Link联动

    对于V500R001C80之前的版本，IP-Link探测报文受安全策略控制，需要在Local区域与报文出接口所在安全区域之间配置安全策略，允许FW发送IP-Link探测报文。对于V500R001C80及之后的版本，IP-Link探测报文不受安全策略控制，默认被放行，无需配置安全策略。

    HRP_M[FW_A-policy-security] rule name ip_link
HRP_M[FW_A-policy-security-rule-ip_link] source-zone local
HRP_M[FW_A-policy-security-rule-ip_link] destination-zone untrust
HRP_M[FW_A-policy-security-rule-ip_link] action permit



  5. 配置路由器。

    在路由器上配置OSPF，具体配置命令请参考路由器的相关文档。



配置脚本

FW_A配置脚本：

#
 sysname FW_A
#
 hrp enable
 hrp interface GigabitEthernet 1/0/2 remote 10.100.50.3
 hrp track interface GigabitEthernet 1/0/1
 hrp track interface GigabitEthernet 1/0/3
 hrp track ip-link test
#
ip-link check enable
ip-link name test
 destination 1.1.1.1 interface GigabitEthernet 1/0/3
#
interface GigabitEthernet 1/0/1
 ip address 10.100.10.2 255.255.255.0
 link-group 1
#
interface GigabitEthernet 1/0/2
 ip address 10.100.50.2 255.255.255.0
#
interface GigabitEthernet 1/0/3
 ip address 10.100.30.2 255.255.255.0
 link-group 1
#
firewall zone trust
 add interface GigabitEthernet 1/0/1
#
firewall zone dmz
 add interface GigabitEthernet 1/0/2
#
firewall zone untrust
 add interface GigabitEthernet 1/0/3
#
ospf 101
 area 0.0.0.0
  network 10.100.10.0 0.0.0.255
  network 10.100.30.0 0.0.0.255
#
security-policy
  rule name ha
    source-zone trust
    destination-zone untrust
    source-address 192.168.1.0 24
    action permit
  rule name ip_link
    source-zone local
    destination-zone untrust
    action permit
#
return

FW_B配置脚本：

#
 sysname FW_B
#
 hrp enable
 hrp standby-device
 hrp interface GigabitEthernet 1/0/2 remote 10.100.50.2
 hrp track interface GigabitEthernet 1/0/1
 hrp track interface GigabitEthernet 1/0/3
 hrp track ip-link test
#
ip-link check enable
ip-link name test
 destination 2.2.2.2 interface GigabitEthernet 1/0/3
#
interface GigabitEthernet 1/0/1
 ip address 10.100.20.2 255.255.255.0
 link-group 1
#
interface GigabitEthernet 1/0/2
 ip address 10.100.50.3 255.255.255.0
#
interface GigabitEthernet 1/0/3
 ip address 10.100.40.2 255.255.255.0
 link-group 1
#
firewall zone trust
 add interface GigabitEthernet 1/0/1
#
firewall zone dmz
 add interface GigabitEthernet 1/0/2
#
firewall zone untrust
 add interface GigabitEthernet 1/0/3
#
ospf 101
 area 0.0.0.0
  network 10.100.20.0 0.0.0.255
  network 10.100.40.0 0.0.0.255
#
security-policy
  rule name ha
    source-zone trust
    destination-zone untrust
    source-address 192.168.1.0 24
    action permit
  rule name ip_link
    source-zone local
    destination-zone untrust
    action permit
#
return
