一、故障现象描述
RSR20-XA 作为PE设备、下联vrf业务访问不通
场景拓扑
二、故障排查分析
-
测试ping对端业务地址不通
-

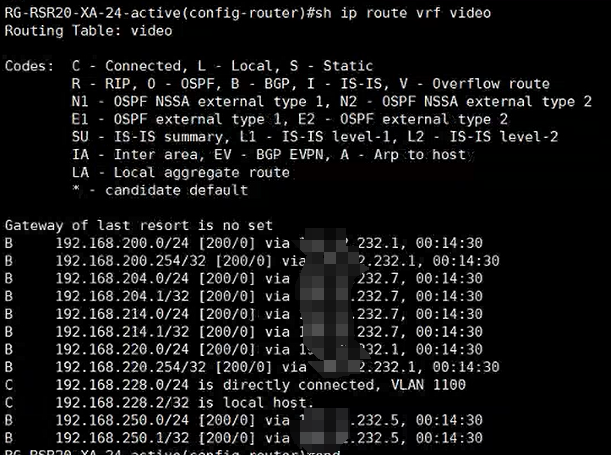

Show ip route vrf video查看有目标地址路由条目
-

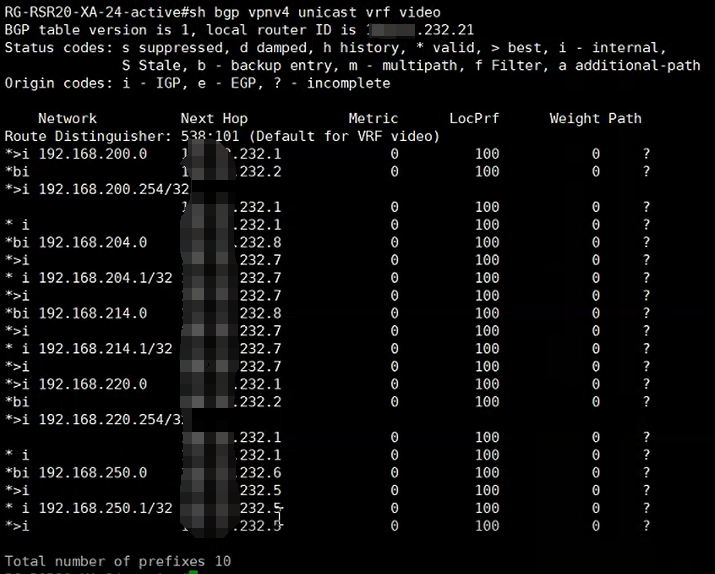

通过show bgp vpnv4 unicast vrf video 查看没有本地CE侧（192.168.228.0/24）的路由
-

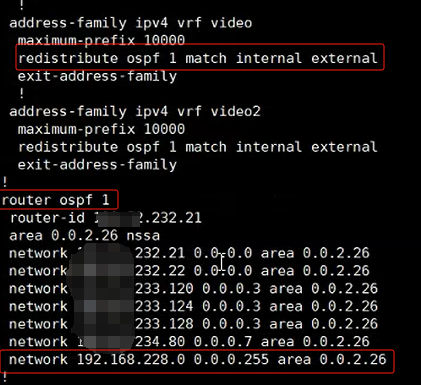

查看BGP中对应vrf video的配置，将ospf 1重发布进去了，实际ospf 1 不是vrf实例、此处重发布错误
-
因本地网段是属于直连路由，应该在bgp vrf 实例中重发布直连路由
-

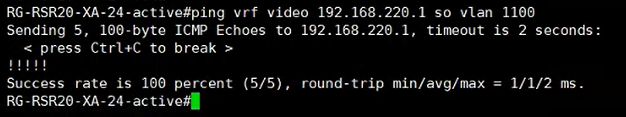

重发布直连路由后，测试业务正常
三、故障根因说明
BGP vrf video实例重发布本地CE侧路由错误，导致本地CE侧路由未发布进BGP，对端学习不到，导致业务无法访问
四、故障解决方案
BGP vrf video实例重发布直连路由解决
