一、故障现象
外网通过映射后的IP或域名访问端口映射不通

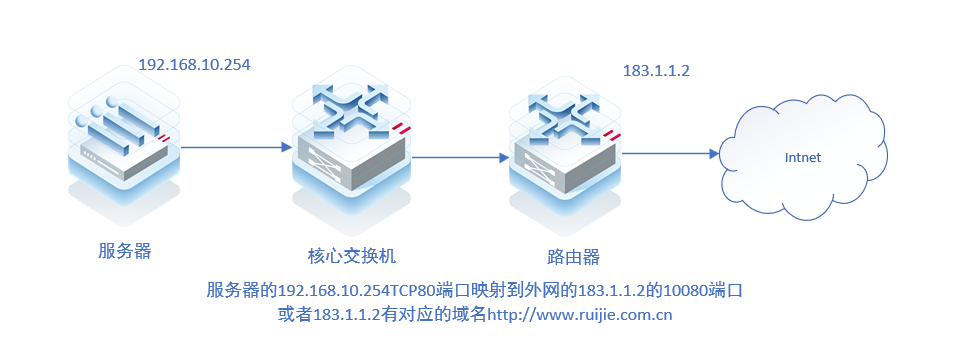

二、组网拓扑
三、可能原因
1、端口映射配置问题
2、acl拦截
3、是否是多出口回包错误
4、内网安全设备拦截
四、排查步骤
步骤一：检查端口映射地址配置是否错误，(访问域名时检查是否关闭DNS ALG功能)
判断方法：通过show run | in ip nat 查看配置是否错误
解决方法：修改端口映射配置
Ip nat inside source static tcp 192.168.10.254 80 183.1.1.2 10080 permit-inside
访问域名的添加关闭DNS ALG功能
no ip nat translation dns
步骤二：确认是否映射的公网地址或协议号写错，全局ACL拦截。
判断方法：查看流表和配置
sh ip f f f 6 0.0.0.0 0.0.0.0 y.y.y.y 255.255.255.255
//y.y.y.y 为端口映射外网 ip，6 为 tcp （udp 为 17，icmp 为 1)
1、流表没有数据。
检查RSR是否做了ACL拦截
sh run | in fpm
ip fpm session filter 199 //配置全局抗攻击保护，检查 ACL 199 是否限制
sh run | in access-group
ip access-group 199 in //接口调用 ACL，检查 ACL
解决方案：修改正确的公网地址和协议号；对应ACL放通正常数据流
配置参考
IP access-list ex 199
permit IP any 192.168.0.0 0.0.255.255
注： 若设备是RSR30X SPU10 V2、RSR50X、RSR77、RSR77X 确认是否进错线卡，需进入线卡查看流表常见命令：
进线卡（vtty 线卡号，进入后输入enbale，再看流表）
RSR30X SPU10 V2（vtty 0/0）、RSR50X（vtty 1/0）、RSR77（sh version slot 查看外网口所在的线卡，vtty 线卡号，如果是sip 5 线卡进入主卡查看。）
sh ip f f user x.x.x.x //x.x.x.x为源IP地址
sh ip f f f 6 0.0.0.0 0.0.0.0 y.y.y.y 255.255.255.255
//y.y.y.y 为端口映射外网 ip，6 为 tcp（udp 为 17，icmp 为 1）
sh ip f f f 6 x.x.x.x 255.255.255.255 y.y.y.y 255.255.255.255 //x.x.x.x 为电脑 ip，y.y.y.y 为 端口映射外网 ip 详细操作可以到百度搜索，闪电兔pro 搜索：设备流表查看
步骤三：RSR去往内网服务器没有路由或接口acl拦截，
判断方法：

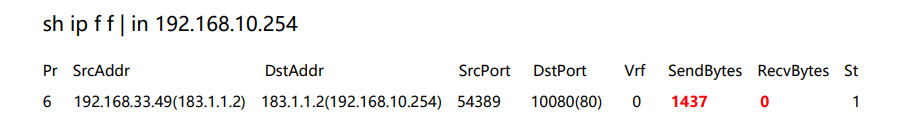

查看流表和配置，流表有发包无回包
sh ip f f f 6 0.0.0.0 0.0.0.0 y.y.y.y 255.255.255.255
//y.y.y.y 为端口映射外网 ip，6 为 tcp （udp 为 17，icmp 为 1)
解决方法：
Sh ip rou 查看有无去往服务器的路由
没有的话添加上去往服务器的路由,
配置参考
Ip route 192.168.10.0 255.255.255.0 10.1.1.1
步骤四：是否多出口，回包回错了
判断方法：
查看流表和配置，流表有发包有回包但是不通
sh ip f f f 6 0.0.0.0 0.0.0.0 y.y.y.y 255.255.255.255
//y.y.y.y 为端口映射外网 ip，6 为 tcp （udp 为 17，icmp 为 1)
解决办法：
将每个出口和内网口都配置源进源出 ip reverse-path
步骤五：内网的防火墙或其他设备拦截
判断方法：
查看流表和配置，流表有发包无回包
sh ip f f f 6 0.0.0.0 0.0.0.0 y.y.y.y 255.255.255.255
//y.y.y.y 为端口映射外网 ip，6 为 tcp（udp 为 17，icmp 为 1)
解决办法：检查是否内部设备拦截
步骤六：DNS解析不到域名地址

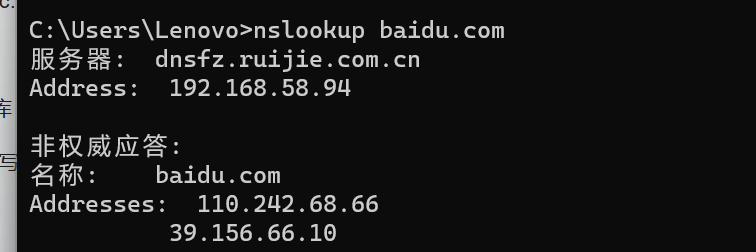

判断方法：打开CMD
Nslookup +域名 是否能解析出地址
五、信息收集
Sh ip f f | in xxxx //访问的IP
sh run | in ip nat
Sh run
sh ip rou
Sh cpu
Sh memory
查看流表：
注： 若高校 RSR77X 需进入线卡查看流表常见命令：
进入线卡: vtty 3/0 //3/0为线卡所在槽位号，sip 5进入主卡查看。
sh ip f f user x.x.x.x //源 ip x.x.x.x
sh ip f f f 6 0.0.0.0 0.0.0.0 y.y.y.y 255.255.255.255 //y.y.y.y 为端口映射外网
ip，6 为 tcp（udp 为 17，icmp 为 1）
sh ip f f f 6 x.x.x.x 255.255.255.255 y.y.y.y 255.255.255.255 //x.x.x.x 为电脑 ip，y.y.y.y 为 端口映射外网 ip 详细
操作可以到百度搜索，闪电兔pro 搜索：设备流表查看
六、总结与建议
外网访问端口映射不通
1、检查下端口映射配置是否有问题
2、RSR去往内网服务器访问时是否有acl拦截
3、是否有多出口回包错误
4、内网有安全设备拦截
