华为S系列交换机Eth-Trunk接口与友商设备对接失败

版本信息:

S系列交换机版本为V200R010C00SPC600。

组网概述:

故障现象:

S系列交换机使用Eth-Trunk接口与对端友商设备对接时,华为设备接口状态正常,无告警信息;友商设备接口出现频繁的up/down,并出现告警信息。

*Mar  1 02:05:20.173: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/45, changed state to down

*Mar  1 02:05:23.188: %LINK-3-UPDOWN: Interface GigabitEthernet0/45, changed state to down

*Mar  1 02:05:27.793: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/46, changed state to down

*Mar  1 02:05:28.850: %LINK-3-UPDOWN: Interface GigabitEthernet0/46, changed state to down

*Mar  1 02:06:30.226: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/45, changed state to up

*Mar  1 02:06:36.098: %LINK-3-UPDOWN: Interface GigabitEthernet0/46, changed state to up

*Mar  1 02:06:58.111: %LINK-3-UPDOWN: Interface GigabitEthernet0/46, changed state to down

*Mar  1 02:06:59.009: %LINK-3-UPDOWN: Interface GigabitEthernet0/45, changed state to down

1、查看两端设备聚合接口模式,如下:

友商设备:

interface GigabitEthernet0/45

switchport mode trunk

channel-group 1 mode active

!

interface GigabitEthernet0/46

switchport mode trunk

channel-group 1 mode active

!

华为S系列交换机:

[XXZW-33G-HJ-S9703-2]dis eth- 2

Eth-Trunk2's state information is:

WorkingMode: NORMAL         Hash arithmetic: According to SIP-XOR-DIP

Least Active-linknumber: 1  Max Bandwidth-affected-linknumber: 8

Operate status: up          Number Of Up Port In Trunk: 2

--------------------------------------------------------------------------------

PortName                      Status      Weight

GigabitEthernet1/0/0          Up          1

GigabitEthernet1/0/1          Up          1

2、可看到华为交换机的Eth-Trunk接口的模式为normal,将模式修改为lacp。如下:

[Quidway]interface eth-trunk 2

[Quidway-Eth-Trunk2]mode lacp

3、查看两端设备端口状态,如下:

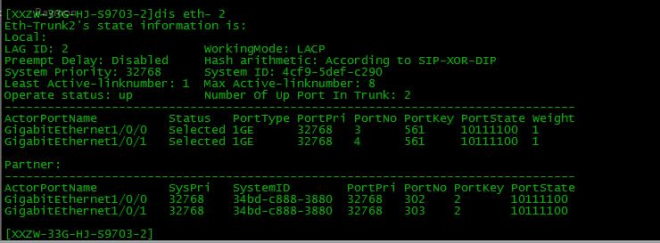

华为设备:

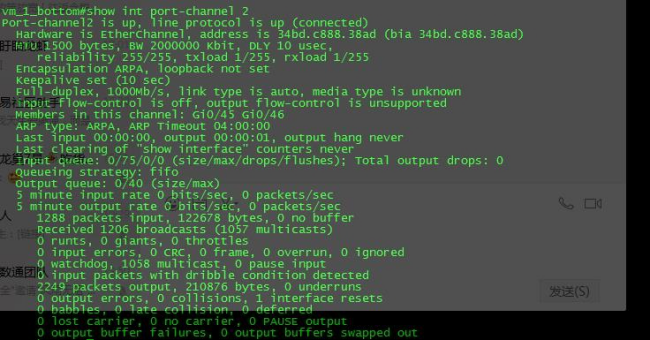

友商设备:

4、可以看到两端设备端口都为up状态,友商设备不再出现告警信息,故障排除。

思科设备接口出现频繁的up/down，同时出现err-disabled loopback的状态，说明接口对接失败,两端设备间存在环路,而思科设备协商发送LADP报文时，LADP报文环回原来的接口，而思科设备有自身的保护机制，loopback原因会导致接口err-disabled。思科设备接口出现err-disabled状态常见的原因有udld,bpduguard,link-flap以及loopback等；具体由什么原因导致当前接口err-disable可以由show interface status err-disable来查看。在缺省配置下，一旦接口被置为err-disable,设备将不会试图恢复接口。思科设备可以调整自身的err-disable机制，在一段时间后进行接口恢复。可通过show errdisable recovery来查看自动恢复时间，如下，本案例中，由于手工配置了恢复，可看到udld,bpduguard,loopback等的timer status的值变为Enable。但是，如果引起err-disable的源没有根治，在恢复工作后，接口会再次被置为err-disable，所以导致接口频繁出现up/down状态。通过调整两端设备聚合接口模式后，接口对接成功，故障排除。

#show errdisable recovery

　　ErrDisable Reason Timer Status

　　----------------- --------------

　　udld Enabled

　　bpduguard Enabled

　　security-violatio Disabled

　　channel-misconfig Enabled

　　vmps Disabled

　　pagp-flap Disabled

　　dtp-flap Disabled

　　link-flap Enabled

　　l2ptguard Disabled

　　psecure-violation Disabled

　　gbic-invalid Disabled

　　dhcp-rate-limit Disabled

　　unicast-flood Disabled

　　loopback Enabled

　　Timer interval: 30 seconds

　　Interfaces that will be enabled at the next timeout:

　　Interface Errdisable reason Time left（sec）

--------- ----------------- --------------

interface GigabitEthernet0/45 loopback 25

interface GigabitEthernet0/45 loopback 26

当使用华为设备Eth-Trunk接口与友商设备对接失败时,可以调整接口模式与对端设备进行对接,配置如下:

华为设备:

[Quidway]interface GigabitEthernet X
[Quidway-GigabitEtherneY]eth-trunk Z

[Quidway]interface GigabitEthernet Y
[Quidway-GigabitEthernetY]eth-trunk Z

[Quidway-Eth-TrunkZ]mode ?
lacp    LACP working mode
manual  Manual working mode

友商设备:

Switch(config)#interface gigabitEthernet X
Switch(config-if)#channel-group Z
Switch(config)#interface gigabitEthernet Y
Switch(config-if)#channel-group Z
Switch(config-if)#channel-group Z mode ?
active     Enable LACP unconditionally
auto       Enable PAgP only if a PAgP device is detected
desirable  Enable PAgP unconditionally
on         Enable Etherchannel only
passive    Enable LACP only if a LACP device is detected

华为Eth-Trunk接口模式有lacp和manual两种模式,而友商设备接口捆绑有active,auto,desirable,on,passive五种模式,其中对接方式有两种,第一种为华为Eth-Trunk接口lacp模式可以与友商设备使用active模式时,可以正常对接。第二种为华为Eth-Trunk接口undo lacp模式可以与友商设备使用on模式时,可以正常对接。

当使用华为设备与友商设备对接失败时,尽量使用标准化的共有协议进行对接。
