01 VXLAN技术

VXLAN（Virtual eXtensible Local Area Network）是一种网络虚拟化技术，通过在网络层之上创建一个逻辑上的二层网络，允许跨越多个物理网络的数据中心之间实现虚拟机迁移。

VXLAN使用UDP/IP作为封装协议，将原始的二层数据帧封装到UDP报文中，通过隧道技术传输到目的端点，再解封装恢复原始的数据帧。

01 工作原理：

1. 封装过程：当数据帧从一个VXLAN端点（称为VTEP，VXLAN Tunnel End Point）进入VXLAN网络时，它被封装到一个UDP报文中，并加上一个VXLAN头部。这个头部包含一个24位的VNI（VXLAN Network Identifier），用于标识不同的逻辑网络。
2. 传输过程：封装后的数据包通过三层网络传输到目的VTEP。
3. 解封装过程：目的VTEP接收到数据包后，去除UDP和VXLAN头部，恢复原始的数据帧，并将其发送到正确的主机或VLAN。

02 VXLAN的优势

• 扩展性：VXLAN支持高达1600万个逻辑网络（通过24位的VNI），极大地扩展了网络的规模。

• 隔离性：不同的VXLAN可以提供逻辑上的隔离，使得各个虚拟网络之间互不干扰。
• 灵活性：VXLAN可以在不同的物理网络之间传输二层流量，简化了虚拟机迁移的过程。

• 可管理性：VXLAN减少了对传统VLAN数量的依赖，使得网络管理更加简单。

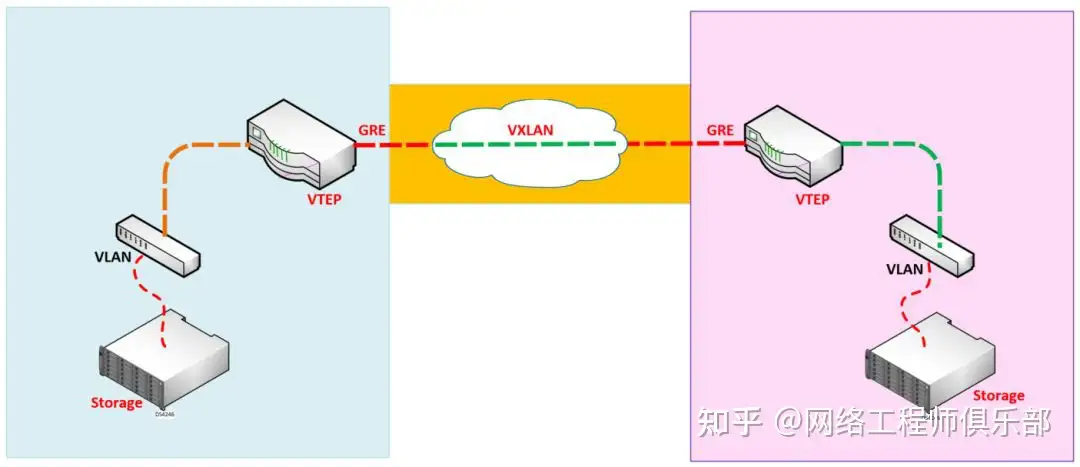

02 二层VXLAN详解

二层VXLAN（Layer 2 VXLAN）主要用于实现跨越多个物理网络的二层通信。它通过将二层数据帧封装在UDP/IP包中，使这些数据帧能够在三层网络中透明传输。

01 二层VXLAN的特点和优势

1. 逻辑隔离：不同的VXLAN段之间逻辑上是隔离的，即便它们位于相同的物理网络上，也可以实现互不干扰的通信。
2. 大规模扩展：VXLAN支持多达1600万个逻辑网络，大大缓解了传统VLAN数量限制的问题。
3. 跨数据中心通信：二层VXLAN允许在不同的数据中心之间建立逻辑上的二层网络，支持跨数据中心的虚拟机迁移。
4. 简化网络管理：减少了对传统VLAN的依赖，使得网络配置和管理变得更加简单。

02 实现二层VXLAN的关键组件和技术

• VTEP（VXLAN Tunnel End Point）：负责执行数据帧的封装和解封装操作。

• VNI（VXLAN Network Identifier）：用于标识不同的逻辑网络。
• UDPI/IP封装：使用UDP/IP协议作为隧道传输协议，将二层数据帧封装在UDP报文中。

• ARP请求处理：在VXLAN环境中，ARP请求也需要通过隧道传输，并在目的端解封装后进行处理。

03 三层VXLAN详解

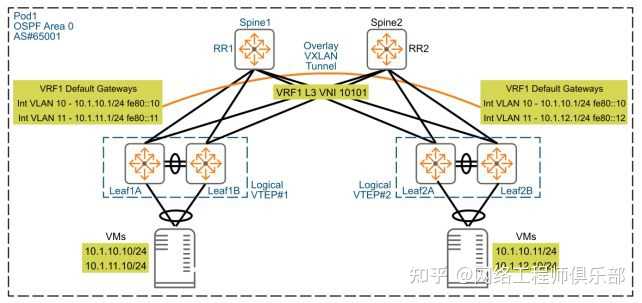

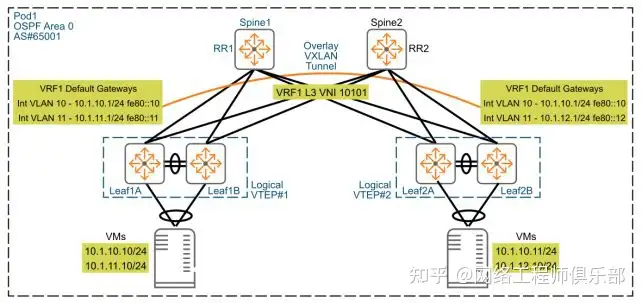

三层VXLAN（Layer 3 VXLAN）是在二层VXLAN的基础上增加了路由功能，使得数据包可以在不同的VXLAN网络之间进行路由。

01 三层VXLAN的特点和优势

1. 路由灵活性：通过路由功能，三层VXLAN可以实现不同VXLAN网络之间的通信，提供更灵活的网络连接。
2. 子网管理：每个VXLAN网络可以划分为多个子网，支持更精细的网络管理和策略实施。
3. 自动化配置：BGP-EVPN协议可以自动发现和管理VXLAN网络中的路由信息，简化了网络配置和维护工作。
4. 扩展性：三层VXLAN不仅支持大规模的逻辑网络扩展，还可以通过路由实现更复杂的网络拓扑。

02 实现三层VXLAN的关键组件和技术

• BGP-EVPN：使用BGP-EVPN协议来管理VXLAN网络中的路由信息，实现自动化路由配置。

• VTEP（VXLAN Tunnel End Point）：负责执行数据包的封装和解封装操作。
• VNI（VXLAN Network Identifier）：用于标识不同的逻辑网络。

• UDPI/IP封装：使用UDP/IP协议作为隧道传输协议，将数据包封装在UDP报文中。
• 路由协议支持：支持BGP、OSPF等路由协议，用于在VXLAN网络之间进行路由选择。

04 二层与三层VXLAN的区别

01 工作层面：

二层VXLAN：主要用于实现跨越多个物理网络的二层通信，使得不同位置的虚拟机可以如同在同一物理网络中一样进行通信。

三层VXLAN：除了实现二层通信之外，还支持不同VXLAN网络之间的路由功能，使得数据包可以在不同的逻辑网络之间进行路由。

02 路由能力：

二层VXLAN：不具备路由能力，所有的通信都是在同一逻辑二层网络内部进行。

三层VXLAN：支持路由功能，可以实现不同逻辑网络之间的数据包传输。

03 管理复杂度：

二层VXLAN：相对简单，主要关注的是二层通信的封装和解封装。

三层VXLAN：管理复杂度较高，需要配置路由协议（如BGP-EVPN）来管理不同VXLAN网络之间的路由信息。

04 二层和三层VXLAN各自的适用场景

二层VXLAN

• 数据中心内部：在数据中心内部，二层VXLAN可以实现不同机架或机房之间的虚拟机迁移，保持虚拟机的二层通信不变。
• 虚拟化环境：在虚拟化环境中，二层VXLAN可以提供逻辑上的隔离，使得各个虚拟网络之间互不干扰。

三层VXLAN

• 多租户环境：在云计算或多租户环境中，三层VXLAN可以实现不同租户之间的网络隔离，并支持不同租户之间的路由通信。
• 分布式网络：在分布式网络架构中，三层VXLAN可以实现不同地理位置之间的逻辑网络通信，并提供路由功能。
