Web举例：防火墙直路部署，上下行连接交换机的主备备份组网

2026年 3月 27日 网络安全 SE_YT

介绍了业务接口工作在三层，上下行连接交换机的主备备份组网的Web举例。

组网需求

如图1所示，企业的两台FW的业务接口都工作在三层，上下行分别连接二层交换机。上行交换机连接运营商的接入点，运营商为企业分配的IP地址为1.1.1.1。现在希望两台FW以主备备份方式工作。正常情况下，流量通过FW_A转发。当FW_A出现故障时，流量通过FW_B转发，保证业务不中断。

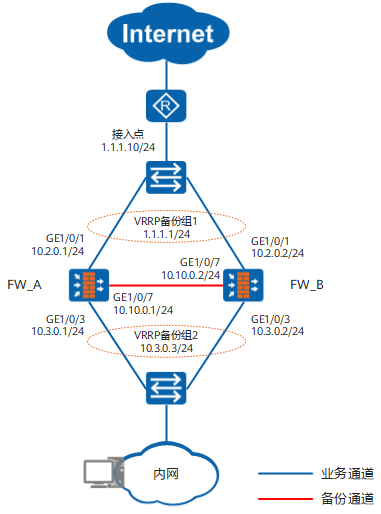

图1 业务接口工作在三层，上下行连接交换机的主备备份组网
Web举例：防火墙直路部署，上下行连接交换机的主备备份组网

操作步骤

  1. 配置接口，完成网络基本配置。
    1. 在FW_A上配置接口。

      1. 选择“网络 > 接口”。

      2. 单击GE1/0/1，按如下参数配置，单击“确定”。

        安全区域

        untrust

        IPv4

        IP地址

        10.2.0.1/24

      3. 参考上述步骤按如下参数配置GE1/0/3接口。

        安全区域

        trust

        IPv4

        IP地址

        10.3.0.1/24

      4. 参考上述步骤按如下参数配置GE1/0/7接口。

        安全区域

        dmz

        IPv4

        IP地址

        10.10.0.1/24



    2. 在FW_B上配置接口。

      1. 选择“网络 > 接口”。

      2. 单击GE1/0/1，按如下参数配置，单击“确定”。

        安全区域

        untrust

        IPv4

        IP地址

        10.2.0.2/24

      3. 参考上述步骤按如下参数配置GE1/0/3接口。

        安全区域

        trust

        IPv4

        IP地址

        10.3.0.2/24

      4. 参考上述步骤按如下参数配置GE1/0/7接口。

        安全区域

        dmz

        IPv4

        IP地址

        10.10.0.2/24



  2. 配置缺省路由。
    1. 在FW_A上配置缺省路由。

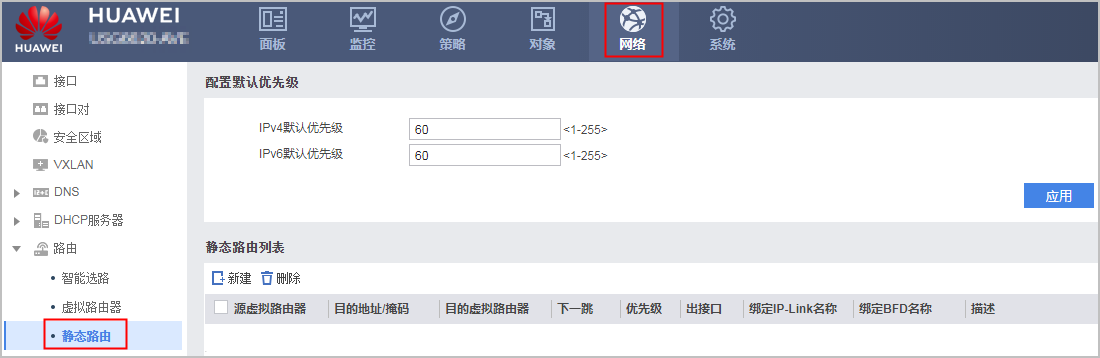

      1. 选择“网络 > 路由 > 静态路由”。

        Web举例：防火墙直路部署，上下行连接交换机的主备备份组网

      2. 在“静态路由列表”中，单击“新建”，按如下参数配置缺省路由，单击“确定”。

        协议类型

        IPv4

        目的地址/掩码

        0.0.0.0/0.0.0.0

        出接口

        GigabitEthernet1/0/1

        下一跳

        1.1.1.10



    2. 在FW_B上配置缺省路由。

      1. 选择“网络 > 路由 > 静态路由”。

      2. 在“静态路由列表”中，单击“新建”，按如下参数配置缺省路由，单击“确定”。

        协议类型

        IPv4

        目的地址/掩码

        0.0.0.0/0.0.0.0

        出接口

        GigabitEthernet1/0/1

        下一跳

        1.1.1.10



  3. 配置双机热备功能。
    1. 在FW_A上配置双机热备功能。

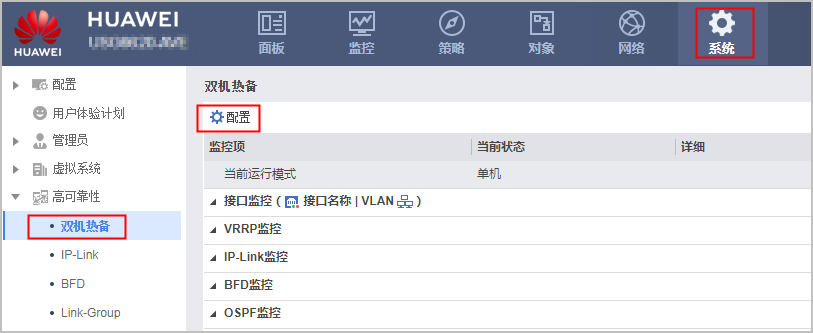

      1. 选择“系统 > 高可靠性 > 双机热备”，单击“配置”。

        Web举例：防火墙直路部署，上下行连接交换机的主备备份组网

      2. 开启“双机热备”后，按如下参数配置，单击“确定”。

        Web举例：防火墙直路部署，上下行连接交换机的主备备份组网



    2. 在FW_B上配置双机热备功能。
      1. 选择“系统 > 高可靠性 > 双机热备”，单击“配置”。

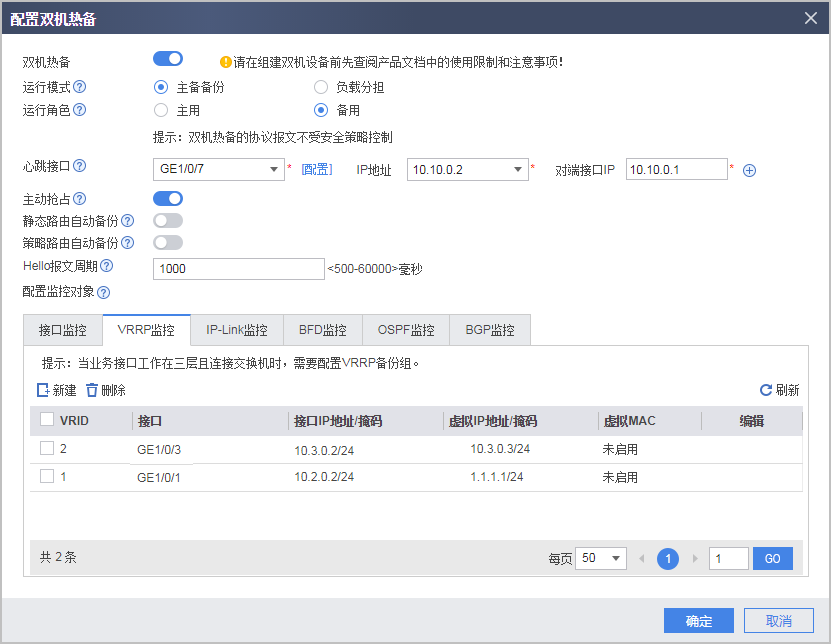

      2. 开启“双机热备”后，按如下参数配置，单击“确定”。

        Web举例：防火墙直路部署，上下行连接交换机的主备备份组网



  4. 配置安全策略。

    在FW_A上配置的安全策略会自动备份到FW_B上。



    1. 选择“策略 > 安全策略 > 安全策略”。
    2. 单击“新建安全策略”，按照如下参数配置安全策略，单击“确定”。

      名称

      policy_sec

      源安全区域

      trust

      目的安全区域

      untrust

      源地址/地区

      10.3.0.0/24

      动作

      允许



  5. 配置NAT策略，使内网用户通过转换后的公网IP地址访问Internet。

    在FW_A上配置的NAT策略会自动备份到FW_B上。

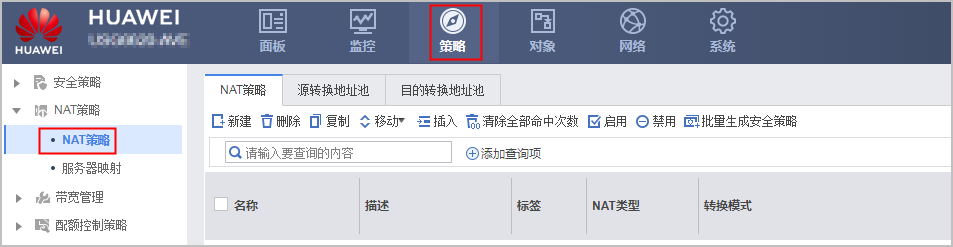

    1. 选择“策略 > NAT策略 > NAT策略”。

      Web举例：防火墙直路部署，上下行连接交换机的主备备份组网



    2. 选择“源转换地址池”页签，单击“新建”，按照如下参数配置NAT地址池，单击“确定”。

      名称

      addressgroup1

      IP地址范围

      1.1.1.1-1.1.1.1



    3. 选择“NAT策略”页签，单击“新建”，按照如下参数配置NAT策略，单击“确定”。

      名称

      policy_nat

      NAT类型

      NAT

      转换模式

      仅转换源地址

      源安全区域

      trust

      目的类型

      目的安全区域：untrust

      源地址转换为

      地址池中的地址

      源转换地址池

      addressgroup1



  6. 配置Switch和内网PC。
    1. 分别将两台Switch的三个接口加入同一个VLAN，具体配置命令请参考交换机的相关文档。
    2. 将内网PC的默认网关设置为VRRP备份组2的虚拟IP地址，具体步骤略。
  7. 配置Router。

    在Router上配置到FW的等价路由，路由下一跳指向VRRP备份组1的虚拟IP地址。



结果验证

选择“系统 > 高可靠性 > 双机热备”，查看双机热备的运行情况。

  • 正常情况下，FW_A的“当前运行模式”为“主备备份”，“当前运行角色”为“主用”；FW_B的“当前运行模式”为“主备备份”，“当前运行角色”为“备用”。这说明流量通过FW_A转发。
  • 当FW_A出现故障时，FW_A的“当前运行模式”为“主备备份”，“当前运行角色”为“备用”；FW_B的“当前运行模式”为“主备备份”，“当前运行角色”为“主用”。这说明流量通过FW_B转发。

配置脚本

FW_A

FW_B


#
 hrp enable
 hrp interface GigabitEthernet 1/0/7 remote 10.10.0.2
#
interface GigabitEthernet 1/0/1
 ip address 10.2.0.1 255.255.255.0
 vrrp vrid 1 virtual-ip 1.1.1.1 255.255.255.0 active
#
interface GigabitEthernet 1/0/3
 ip address 10.3.0.1 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.0.3 active
#
interface GigabitEthernet 1/0/7
 ip address 10.10.0.1 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/3
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet 1/0/1
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet 1/0/7
#
 ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet1/0/1 1.1.1.10
#
 nat address-group addressgroup1 0
 section 0 1.1.1.1 1.1.1.1
#
security-policy
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.0.0 24
  action permit
#
nat-policy
 rule name policy_nat
  source-zone trust
  destination-zone untrust
  action source-nat address-group addressgroup1

#
 hrp enable
 hrp interface GigabitEthernet 1/0/7 remote 10.10.0.1
#
interface GigabitEthernet 1/0/1
 ip address 10.2.0.2 255.255.255.0
 vrrp vrid 1 virtual-ip 1.1.1.1 255.255.255.0 standby
#
interface GigabitEthernet 1/0/3
 ip address 10.3.0.2 255.255.255.0
 vrrp vrid 2 virtual-ip 10.3.0.3 standby
#
interface GigabitEthernet 1/0/7
 ip address 10.10.0.2 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet 1/0/3
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet 1/0/1
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet1/0/7
#
 ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet1/0/1 1.1.1.10
#
 nat address-group addressgroup1 0
 section 0 1.1.1.1 1.1.1.1
#
security-policy
 rule name policy_sec
  source-zone trust
  destination-zone untrust
  source-address 10.3.0.0 24
  action permit
#
nat-policy
 rule name policy_nat
  source-zone trust
  destination-zone untrust
  action source-nat address-group addressgroup1
