什么叫POE交换机？POE交换机使用方法介绍？

01 为什么普通交换机不能直接供电？

01 PoE供电原理简述

• PoE通过网线的空闲线对（4/5, 7/8）或数据线对（1/2, 3/6）传输直流电（通常48V）
• 需要交换机内置PoE芯片和电源模块支持

02 普通交换机的局限

• 仅传输数据信号
• 无供电电路
• 若直接连接PoE受电设备（如AP），设备无法启动

结论：必须通过外部设备将电力注入网线。

02 三大实战方案详解

方案一：PoE注入器（最简单，点对点）

适用场景：少量设备供电（1-3个AP或IP电话）

组成：

• PoE注入器（Injector）
• 电源适配器（通常48V/0.5A~1A）
• 标准网线

连接方式：

[普通交换机] --(网线)--> [PoE注入器] --(网线)--> [AP/IP电话]
↑
[电源]

操作步骤：

1. 将普通交换机的网线接入PoE注入器的“Data In”口
2. 将注入器的“Data+Power Out”口连接至AP
3. 将电源适配器插入注入器供电
4. 通电后，AP自动启动

优点：成本低（单台约50-100元），即插即用
缺点：每个设备需独立电源，布线略乱

方案二：PoE交换机级联（适合集中供电）

适用场景：多个设备集中部署（如办公室、会议室）

组成：

• 1台PoE交换机（4口或8口）
• 电源

连接方式：

[普通交换机] --(网线)--> [PoE交换机]
↓
[AP-1] [AP-2] [IP电话] ...

操作步骤：

1. 用普通网线将主交换机连接到PoE交换机的任意端口
2. 将AP、IP电话等设备接入PoE交换机的其他端口
3. 为PoE交换机接通电源
4. 所有下联设备自动获取电力与数据

优点：集中管理，整洁美观，支持多设备
缺点：需额外空间放置小交换机，成本略高

方案三：PoE分离器组合（特殊场景）

适用场景：

• 设备需独立供电但无电源（如高空AP）
• 或已有PoE交换机，但需为非PoE设备供电

本场景反向使用：普通交换机 + 分离器 ≠ 供电，此方案不适用。

纠正说明：
PoE分离器用于将PoE输入拆分为“纯数据+直流电”，适用于：

• PoE交换机 → 分离器 → 非PoE设备 + 电源输出
• 不可用于让普通交换机输出PoE。

结论：本场景仅推荐方案一和方案二。

03 关键选型与注意事项

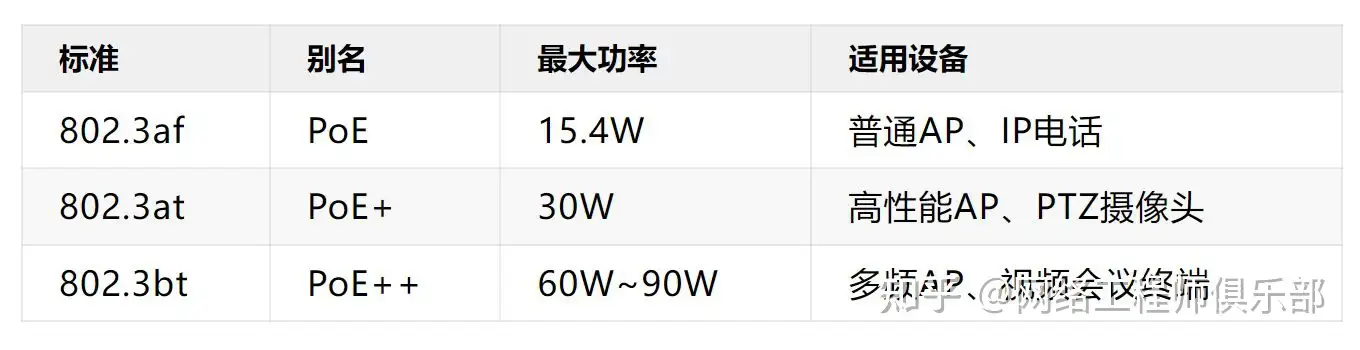

01 PoE标准匹配

建议：AP选802.3at，IP电话802.3af即可。

02 电源与线缆要求

• 电源：确保适配器输出电压/电流满足设备需求
• 网线：使用超五类（Cat5e）及以上，避免供电衰减
• 距离：PoE供电距离≤100米，超过需加中继或本地供电

03 安全与稳定性

• 避免多个注入器集中插在同一插座，防过载
• 室外使用需选IP65防护等级的注入器或交换机
• 定期检查接口是否氧化、松动

04 实战配置示例（以华为AP为例）

# 无需交换机配置！数据层面完全透明
# 交换机只需正常配置VLAN、IP即可
interface gigabitethernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20

重点：PoE注入器和PoE交换机对上层交换机完全透明，不影响数据配置。

05 结语

普通交换机虽不具备PoE供电能力，但通过PoE注入器或级联小型PoE交换机，可灵活、低成本地实现对无线接入点、IP电话等设备的供电。

方案选择应基于设备数量、部署密度和预算综合考量。

PoE注入器适用于零星设备，PoE交换机级联更适合集中场景。

实施时需注意PoE标准匹配、电源可靠性及线缆质量，确保供电稳定。
