配置丢弃指定ICMP报文示例

2025-6-24

配置丢弃指定ICMP报文示例

组网需求

如图1所示，SwitchA作为汇聚设备，下挂企业用户、个人用户以及DSLAM设备连接的用户网络。用户端网络攻击者常会发送大量的TTL为1、带选项的ICMP恶意攻击报文，导致网络流量增大，设备性能降低。为了降低网络流量，提高设备性能，需要在SwitchA上配置丢弃TTL为1、带选项ICMP报文功能，并去使能接收ICMP回显请求报文功能。

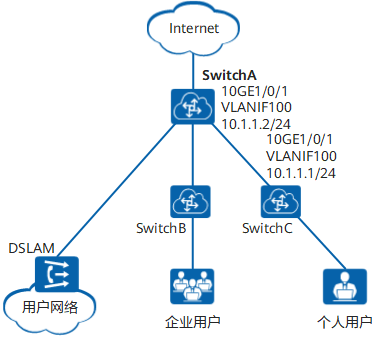

图1 配置ICMP安全功能组网图
配置丢弃指定ICMP报文示例

配置思路

配置丢弃指定ICMP报文思路如下：

配置丢弃TTL为1的ICMP报文，防止针对TTL=1的ICMP报文的攻击。
配置丢弃带选项的ICMP报文，防止针对带选项的ICMP报文的攻击。
配置去使能接收ICMP回显请求报文功能。

操作步骤

配置各接口所属VLAN

# 在SwitchA上配置各接口所属VLAN。

<HUAWEI> system-view
[~HUAWEI] sysname SwitchA
[*HUAWEI] commit
[~SwitchA] vlan batch 100
[*SwitchA] interface 10ge 1/0/1
[*SwitchA-10GE1/0/1] port link-type trunk
[*SwitchA-10GE1/0/1] port trunk allow-pass vlan 100
[*SwitchA-10GE1/0/1] quit
[*SwitchA] commit

# 在SwitchC上配置各接口所属VLAN。

<HUAWEI> system-view
[~HUAWEI] sysname SwitchC
[*HUAWEI] commit
[~SwitchC] vlan batch 100
[*SwitchC] interface 10ge 1/0/1
[*SwitchC-10GE1/0/1] port link-type trunk
[*SwitchC-10GE1/0/1] port trunk allow-pass vlan 100
[*SwitchC-10GE1/0/1] quit
[*SwitchC] commit

配置各VLANIF接口的IP地址

# 在SwitchA上配置接口的IP地址。

[~SwitchA] interface vlanif 100
[*SwitchA-Vlanif100] ip address 10.1.1.2 24
[*SwitchA-Vlanif100] quit
[*SwitchA] commit

# 在SwitchC上配置接口的IP地址。

[~SwitchC] interface vlanif 100
[*SwitchC-Vlanif100] ip address 10.1.1.1 24
[*SwitchC-Vlanif100] quit
[*SwitchC] commit

配置丢弃某些ICMP报文

# 配置丢弃TTL为1的所有ICMP报文。

[~SwitchA] icmp ttl-exceeded drop all
[*SwitchA] commit

# 配置丢弃带选项的所有ICMP报文。

[~SwitchA] icmp with-options drop all
[*SwitchA] commit

# 去使能SwitchA接收ICMP回显请求报文功能。

[~SwitchA] icmp name echo receive disable
[*SwitchA] commit

验证配置结果

# 在SwitchC上执行Ping命令，可以看到SwitchA没有回应任何报文。

[~SwitchC] ping -r 10.1.1.2
PING 10.1.1.2: 56  data bytes, press CTRL_C to break
    Request time out
    Request time out
    Request time out
    Request time out
    Request time out

  --- 10.1.1.2 ping statistics ---
    5 packet(s) transmitted
    0 packet(s) received
    100.00% packet loss

配置文件

SwitchA的配置文件

#
sysname SwitchA
#
vlan batch 100
#
icmp name echo receive disable
icmp ttl-exceeded drop slot 1
icmp ttl-exceeded drop slot 2 icmp ttl-exceeded drop slot 3
icmp with-options drop slot 1
icmp with-options drop slot 2 icmp with-options drop slot 3
#
interface Vlanif100
 ip address 10.1.1.2 255.255.255.0
#
interface 10GE1/0/1
 port link-type trunk
 port trunk allow-pass vlan 100
#
return

SwitchC的配置文件

#
sysname SwitchC
#
vlan batch 100
#
interface Vlanif100
 ip address 10.1.1.1 255.255.255.0
#
interface 10GE1/0/1
 port link-type trunk
 port trunk allow-pass vlan 100
#
return
