局域网内网可采用二层或三层网络设计,那种比较先进?

一、搞清楚:到底哪一层才是“汇聚层”?

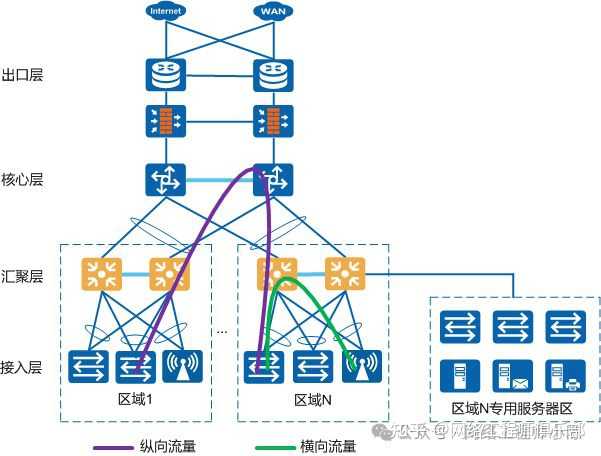

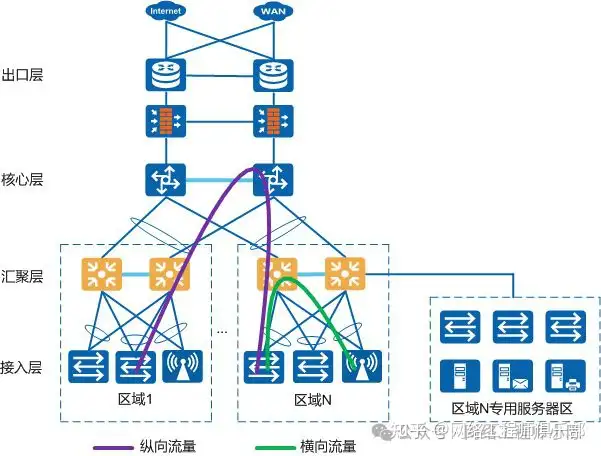

简单回顾一下园区网的三层结构(自上而下):

核心层
↕
汇聚层
↕
接入层

  • 接入层:离用户最近,接电脑、AP、打印机啥的
  • 汇聚层:把多个接入层合起来,通常每栋楼或每个楼层一台汇聚
  • 核心层:连汇聚设备,跑跨区域流量和出口

局域网内网可采用二层或三层网络设计,那种比较先进?

那问题就来了——汇聚层,到底是只负责转发,还是也要跑三层逻辑?这就是今天的主题。

二、二层汇聚:人狠话不多,全部靠核心层处理三层

结构特征:

  • 汇聚层只做 VLAN 的透明转发
  • 所有 VLAN 的网关都在核心层
  • 汇聚只跑 STPMSTP,避免环路

优点:

  • 结构简单,设备便宜:汇聚用普通二层交换机就行
  • 配置统一:所有网关都在核心,统一好控

缺点:

  • 广播域大:所有 VLAN 都要穿透汇聚,核心压力大
  • 扩展性差:多个区域都要汇聚到核心,链路一多 STP 复杂
  • 跨 VLAN 路由走核心,绕远、时延高

适合场景:

  • 小型园区网络,设备量不多,核心性能能抗住
  • 网关集中的场景,比如一台大核心跑所有业务

局域网内网可采用二层或三层网络设计,那种比较先进?

三、三层汇聚:就是在汇聚层就把三层搞了,网关前置

结构特征:

  • 每个汇聚设备上创建各自 VLAN 的网关 IP
  • 汇聚层直接承担三层转发
  • 核心只跑静态路由/OSPF 等,负责“跨汇聚”通信

优点:

  • 网关下沉,性能分摊:不用都跑到核心
  • 广播隔离好:一个汇聚一个广播域
  • 链路短、延迟低:三层直转,效率高
  • 扩展性强:以后每加一个楼,只要上个汇聚就行,核心不用大改

缺点:

  • 汇聚得用三层交换机,成本高一些
  • 多个汇聚设备要跑动态路由,对配置水平有要求

适合场景:

  • 中大型园区
  • 要考虑未来扩容、业务隔离的企业网
  • 核心设备不希望“管太多事”的场景

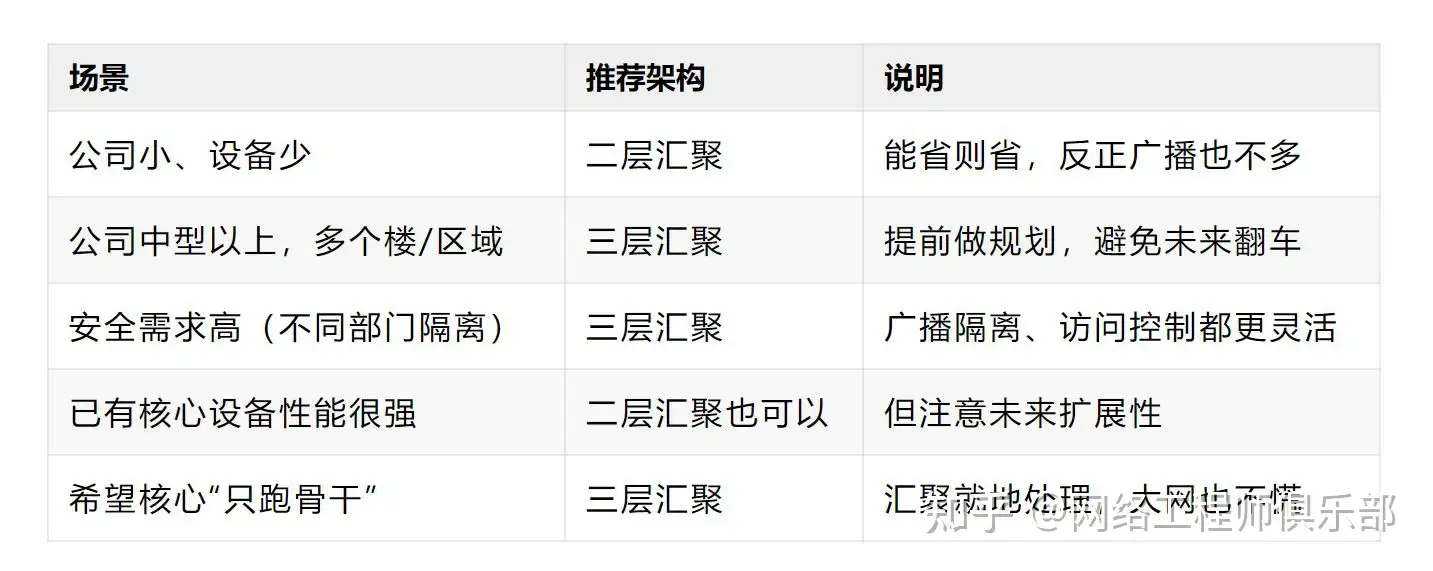

四、到底怎么选?看这几条就够了:

局域网内网可采用二层或三层网络设计,那种比较先进?

五、一些容易被忽略的实战细节

1. 三层汇聚不等于全网都三层!

不是说你用了三层汇聚,接入层也要搞三层。

接入照样跑二层,汇聚来做网关就够。

2. 三层汇聚配合 OSPF 用起来才舒服

搞一堆汇聚层,如果还是手写静态路由,那是真累。

上 OSPF,自动发现、自动收敛,扩展起来不要太爽。

3. VRRP 往哪放?三层汇聚就放汇聚!

不少人还在核心上跑 VRRP,其实三层汇聚结构下,VRRP 配在汇聚层网关上才对!

4. 三层汇聚也要注意冗余链路

别以为配了三层,STP 就没用了。

汇聚到核心、接入到汇聚,该拉备份链路还是要拉,收敛时间是关键。

写在最后

二层汇聚:省钱、省事,但未来吃力

三层汇聚:贵一点,但更专业、稳定、好扩展

一句话总结:

你是在堆网线,还是在搭架构?

如果你只是为了“能通”,二层汇聚就行。

但如果你是在建设一个好维护、可扩展、够安全的企业网,那三层汇聚值得你认真考虑。
