RG-N18010下联终端无法获取地址
一、故障现象

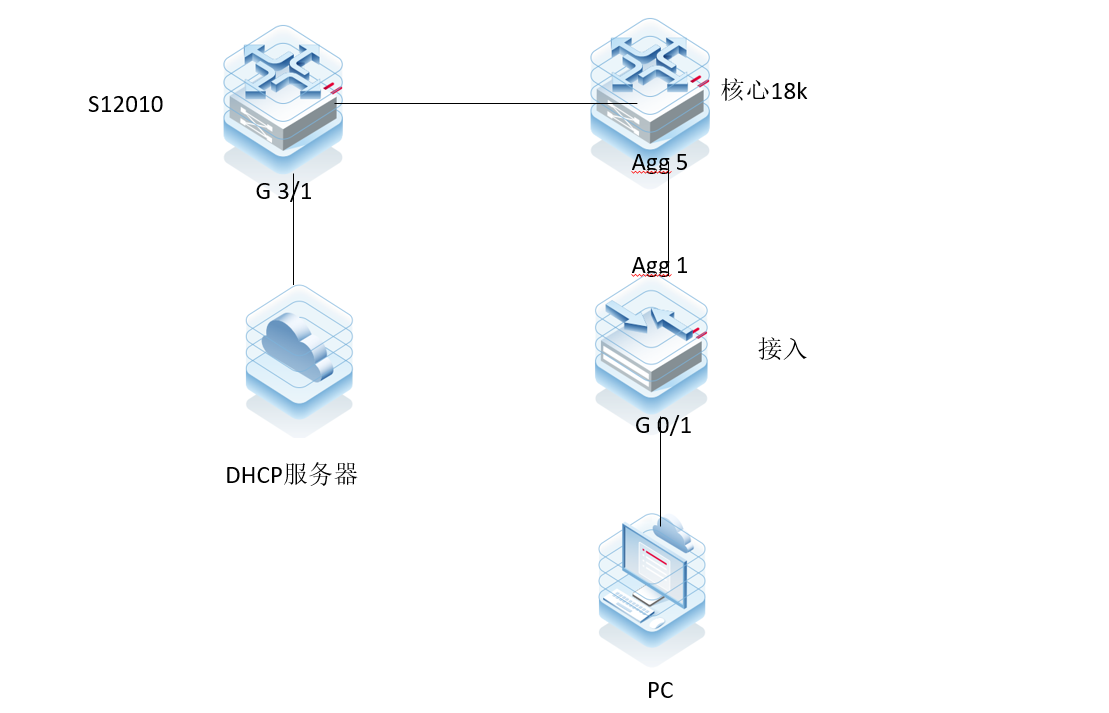

全校大量终端无法通过N18010中继获取IP地址，导致该部分用户无法正常上网。 网络拓扑如下：
二、故障型号及版本
设备型号：N18010
软件版本：11.0(4)B57, Release(07212600)
三、排查思路
-
确认N18010上给终端使用的DHCP服务是server还是relay模式；
-
确认是relay模式后，在N18010连接DHCP服务器的接口抓包确认DHCP报文交互过程。
四、故障原因
经过现场分析定位，大量终端用户无法获取到IP地址的原因是：DHCP服务器软件版本问题，无发发送ACK报文。
故障详细分析如下：
-
在S12010上连接DHCP服务器接口抓包分析，未抓到DHCP服务器发送的ACK报文，判断故障由于DHCP服务器异常，导致DHCP过程失败，终端无法获取IP地址；

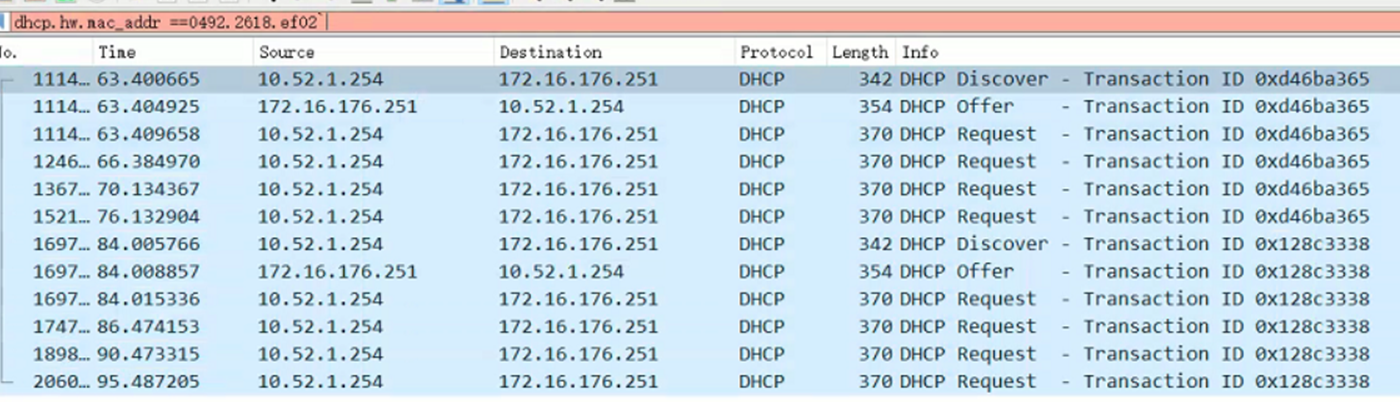

（S12010上联口没有抓到DHCP服务器发出的DHCP ACK报文）
-
经过DHCP服务器工程师分析后，升级版本后DHCP服务器可以正常回应ACK报文。

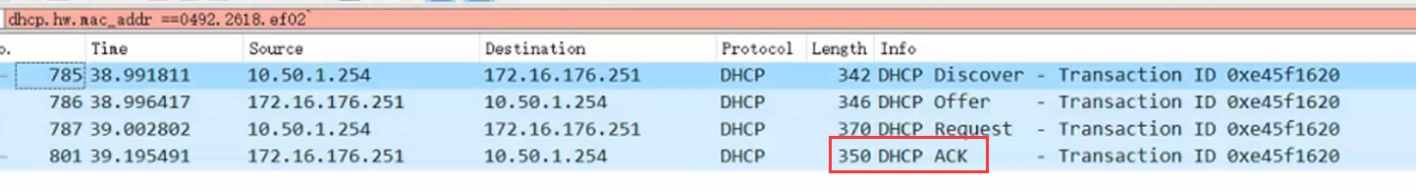

（S12010上联口有抓到DHCP服务器发出的DHCP ACK报文）
其他风险分析：
在故障排查过程中发现S12010和N18010的NFPP参数阈值存在不合理，具体分析如下：

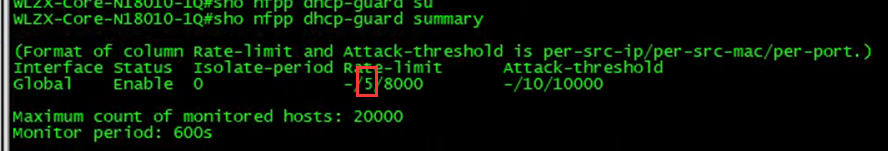

设备上NFPP参数过小，需要进行阈值调整
（数值5代表每秒每mac接收5个DHCP报文，超过的DHCP报文被丢弃，数值150代表每端口接收150个DHCP报文，超过的DHCP报文被丢弃）

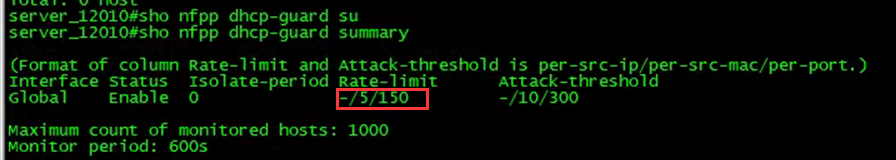

（数值5代表每秒每mac接收5个DHCP报文，超过的DHCP报文被丢弃）
五、解决方案
针对DHCP服务器软件版本问题，现场已经通过升级软件解决
优化方案：
核心交换机N18010和S12010的NFPP安全参数不合理，现场已通过以下命令进行调整：
N18010针对NFPP优化命令：
nfpp dhcp-guard enable //开启dhcp-guard功能，监控DHCP报文转发情况
dhcp-guard attack-threshold per-src-mac 5000//设置设备每秒每mac接收DHCP报文的数量阈值是5000，超过5000，则认为是攻击。
dhcp-guard rate-limit per-src-mac 4000//设置设备每秒每mac接收DHCP报文的数量阈值是4000，超过4000的DHCP报文被丢弃
S12010针对NFPP优化命令：
nfpp dhcp-guard enable //
开启dhcp-guard功能，监控DHCP报文转发情况
dhcp-guard attack-threshold per-src-mac 5000//设置设备每秒每mac接收DHCP报文的数量阈值是5000，超过5000，则认为是攻击。
dhcp-guard rate-limit per-src-mac 4000//设置设备每秒每mac接收DHCP报文的数量阈值是4000，超过4000的DHCP报文被丢弃
dhcp-guard attack-threshold per-port 5000//设置设备每端口接收DHCP报文的数量阈值是5000，超过5000，则认为是攻击。
dhcp-guard rate-limit per-port 4000//设置设备每端口接收DHCP报文的数量阈值是4000，超过4000的DHCP报文被丢弃
六、故障总结
-
需要熟练掌握DHCP报文交互过程，通过抓包来进一步判断报文交互异常的阶段。
-
在DHCP中继的场景下，N18010和DHCP服务器交互的都是单播DHCP报文，报文源mac地址N18010 系统mac地址，由于设备默认开启NFPP dhcp-guard功能限制，端口每秒只接收5个相同源mac地址的DHCP报文的，其余报文丢弃处理。当大量终端通过中继方式获取地址条件下，触发设备NFPP报文机制，大量DHCP报文被丢弃导致终端无法获取地址。
